接近開關的接線方式：
　　1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
　　2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

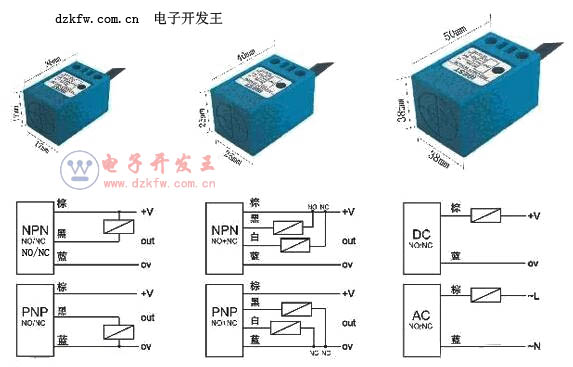

　　3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。


　　4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器plc的數字量輸入模塊。


　　5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不要選錯了。
　　6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

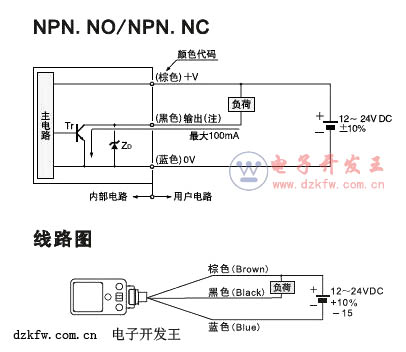

NPN型，是輸出負極信號，圖上的電阻表示負載。是表示當感應到接近物體時，黑線和負極是導通的，負載的另一端連接到+12V至+24V，負載通電工作。當配合PLC使用時，要仔細了解是否和PLC輸入極性是否一致，一般連接：1接+24， 3接負極（很多PLC的公共端COM是取負極。 4接PLC相應的信號輸入接點X0。
