說明：如果傳感器本身沒有加電阻，那么外接電阻不可省，

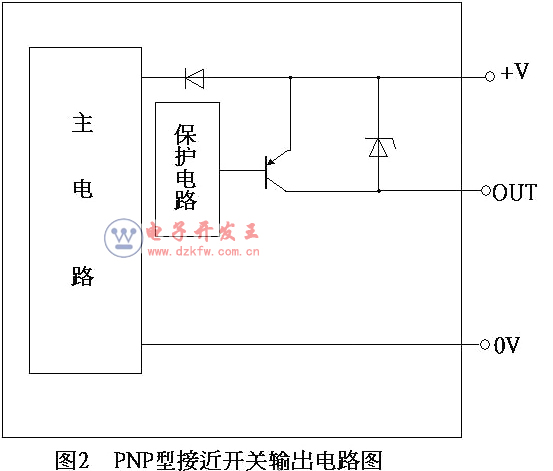

工作原理：PNP傳感器，當傳感器不動作時，4端子的電壓時0V，當傳感器動作時，由于外接電阻的存在，4端子的電壓就是24V。

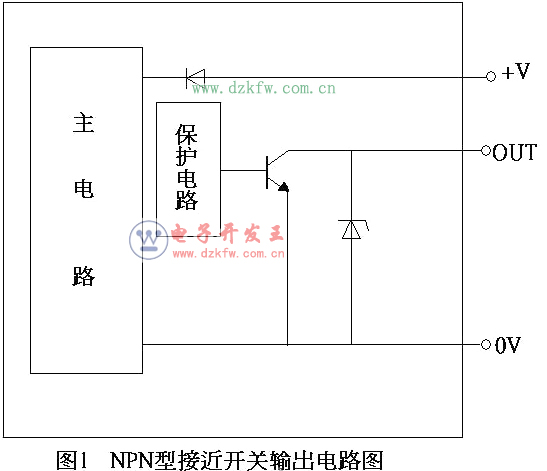

NPN傳感器，當傳感器不動作時，4端子的電壓是24V，當傳感器動作時，由于外接電阻的存在，4端子的電壓就是0V。

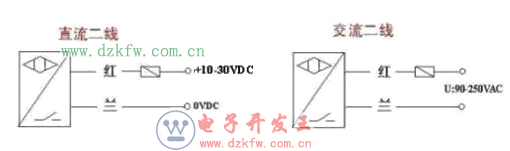

對于兩線制的接近開關，相當于一個開關，并且能感應金屬或非金屬的接近，一般用的原理是霍爾效應，三線制相當于有兩個輸出端，一個常閉，一個常開，當有物體接近時，狀態會發生變化，一般我們只用一端就可以了，兩線制比三線制的壓降要大得多，所以使用時要注意負載的最小電壓是多少，兩線制開關使用時必須經過負載（繼電器線圈，plc數字量模塊等），不然會短路燒掉。接近開關里面是一個磁敏電阻，當它接近金屬電阻阻值就變小導通，兩線的回路中必須帶它允許電流的負載后，才接到電源中去，絕對不允許不帶負載接電源。

三線制的兩線接電源，一線輸出，分為NPN和PNP兩種，NPN型輸出低電平，PNP輸出高電平，兩線制接近開關內部是感應二極管，三線制接近開關內部是感應三極管，

三線制為兩根線接DC24電源，另外一根接信號線（棕正藍負黑信號），兩線制則是一根接DC24V正，另一根為信號線，
