西門子plc S7-200按下啟動按鈕指示燈點亮，按鈕使用計數器和計時器的例子

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2023/5/24

西門子plc S7-200按下啟動按鈕指示燈點亮，按鈕使用計數器和計時器的例子

要求：一個指示燈，按下啟動按鈕指示燈點亮，按下停止按鈕3次的時候延時4s指示燈滅，請寫出梯形圖和順序功能圖

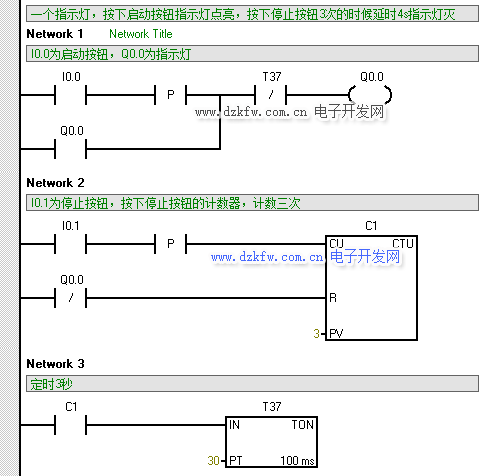

西門子plc使用計時器和計數器的梯形圖例子

梯形圖程序的仿真：

順序功能圖如下：

順序功能圖
