S7-1200 PLC跑馬燈程序設計及控制流程圖

一、 跑馬燈工藝要求說明：
跑馬燈，即走馬燈。一種供玩賞的燈。用紙片剪成人馬的形狀，粘在燈殼里的紙輪上，由火焰推動空氣，使紙剪的人物轉動，大家看到的是不斷流轉的效果。所以在這里我們用它來指控制多盞燈按照一定的順序和時間不斷循環亮滅，要達到的也是這種流轉的效果。

任務要求：要求通過啟動按鈕SB1使得8盞燈按照L0、L1～L7的順序亮，每隔1S亮一盞燈；再按L7、L6～L1、L0的順序滅，每隔1S滅一盞燈；如此循環，直至按下停止按鈕SB2，全部燈熄滅，停止工作。

任務分析：根據控制任務說明，我們會想到，如果使用 Q0.0至Q0.7對應控制L0至L7這8盞燈，要實現L0至 L7的順次亮起，我們只要使1順次填入Q0.0至Q0.7 即可，簡單說就是左移順次填1；而要使L7至L0順 次熄滅，我們只要使0順次填入Q0.7至Q0.0即可。

二、 接線圖和IO地址分配

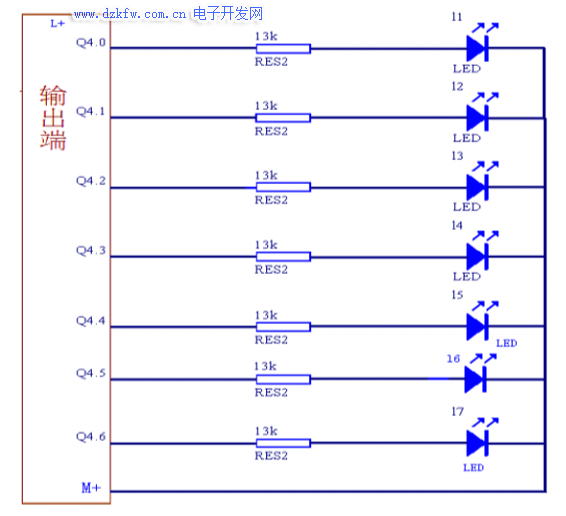

（1） 接線圖：

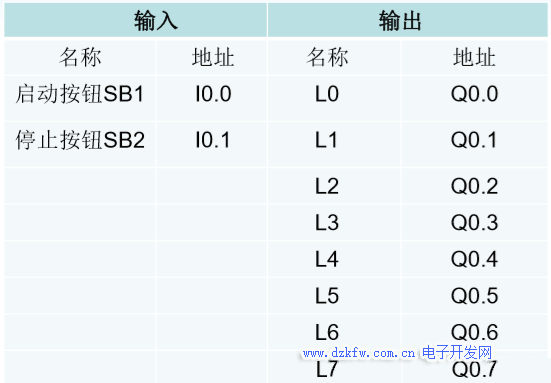

（2） IO地址分配圖：

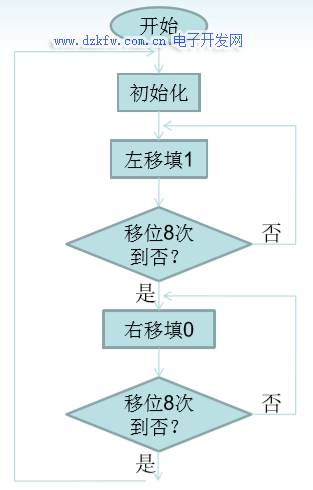

三、 控制流程圖

四、 編寫控制程序

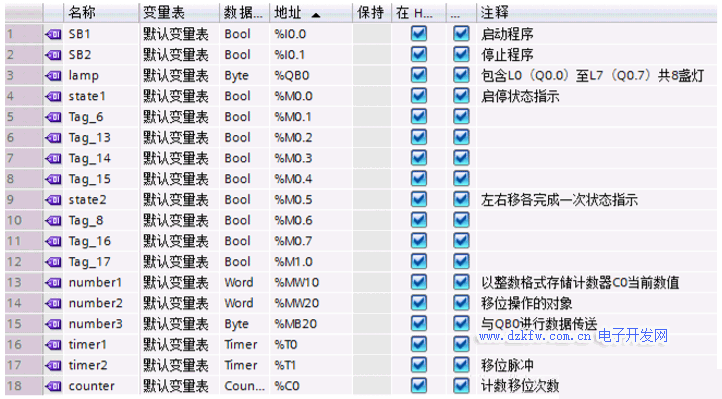

（1）定義變量表

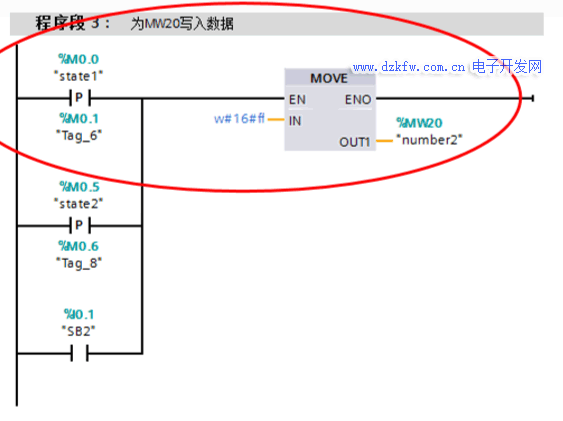

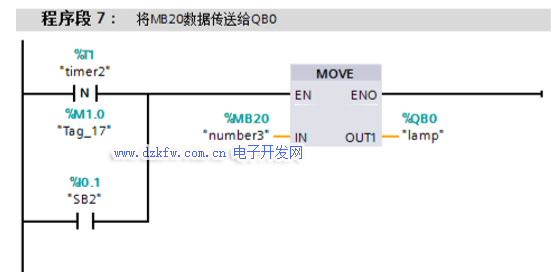

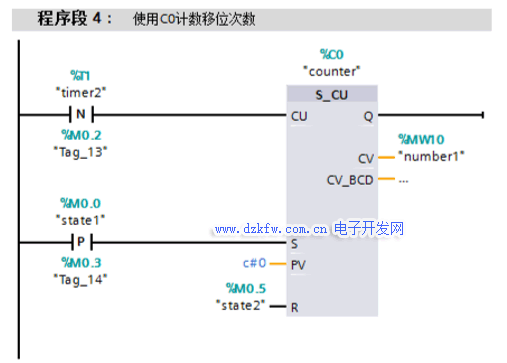

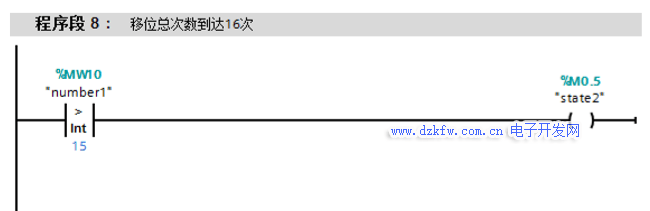

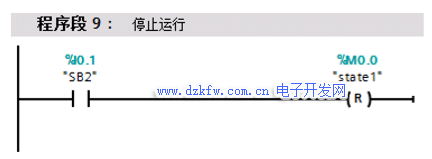

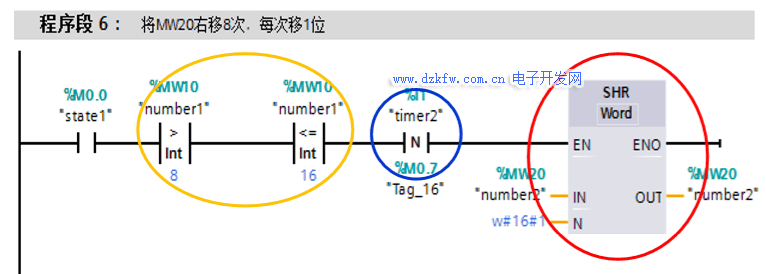

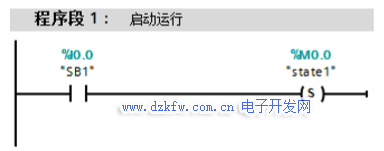

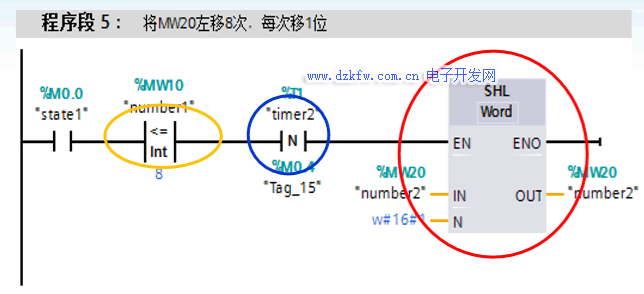

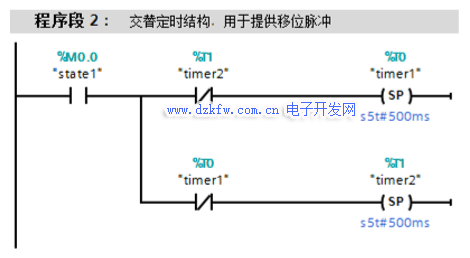

（2）具體程序編寫
