前面的文章我們以ST40為例，介紹了西門子S7-200 Smart系列PLC的CPU模塊。CPU ST40模塊本身集成了24個數字量輸入（DI）和16個數字量輸出（DO），在IO點數不超過該范圍的項目中，可以直接使用CPU本身集成的數字量輸入/輸出通道。但是，如果項目的IO點數超過了CPU集成的點數范圍怎么辦呢？CPU本身集成的是數字量輸入/輸出，如果現場需要處理模擬量信號又該怎么辦呢？答案是：使用S7-200 Smart系列PLC的擴展模塊（當然，還可以使用信號板）。

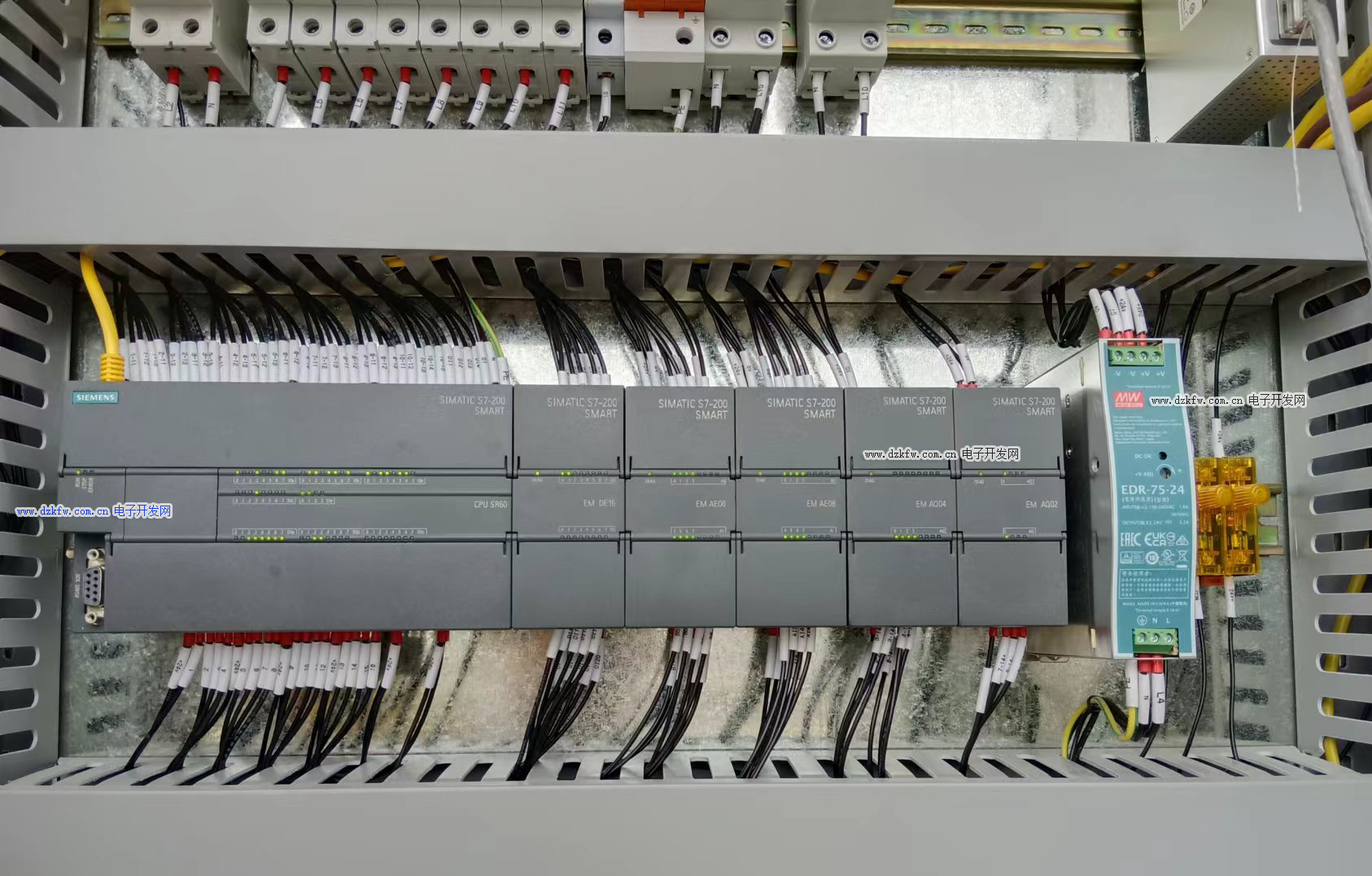

S7-200 SMART PLC電柜的一個例子：

擴展模塊的英文名稱為“Expansion Module”，簡寫為“EM”。Smart系列PLC提供了多種擴展模塊，有數字量輸入/輸出模塊、模擬量輸入/輸出模塊、熱電偶模塊及電阻測溫模塊。今天這篇文章，我們就先來認識下數字量輸入的擴展模塊（EM DE）。

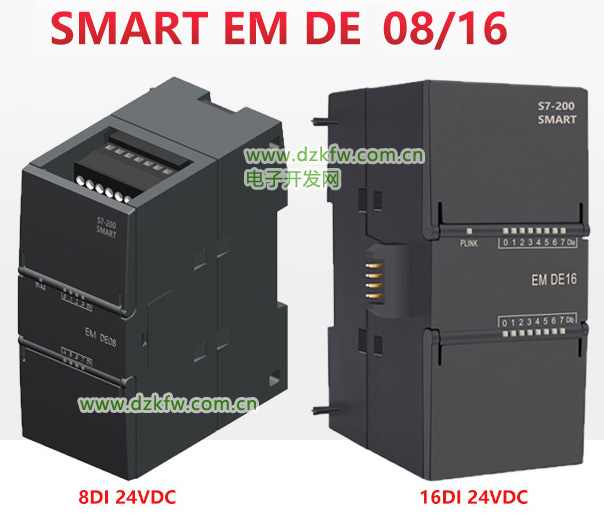

Smart系列PLC的數字量輸入擴展模塊包括：8通道數字量輸入（EM DE08）和16通道數字量輸入（EM DE16）兩種。下面這張圖是EM DE08和EM DE16的外觀圖：

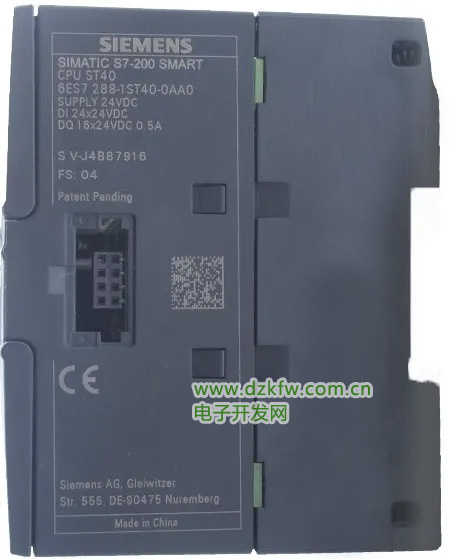

模塊的右邊有一個背板總線擴展口，左邊有一個向外伸出的總線連接器，可以連接到CPU模塊（或其它擴展模塊）的擴展口上，從而實現模塊的擴展連接。S7-200 Smart系列PLC的標準型CPU模塊支持最多6個擴展模塊（緊湊型不支持?jǐn)U展），下圖這張圖可以看到CPU ST40右側的背板總線擴展接口：


先來談?wù)剶U(kuò)展模塊的命名規則：以“EM DE08”為例，“EM”表示擴展模塊（Expansion Module）；“D”表示數字量（Digital）；“E”是德文“Eingabe”

的首字母，表示輸入（Input）；“08”表示有8個通道。因此，EM DE08就是有著8個輸入通道的數字量輸入擴展模塊。

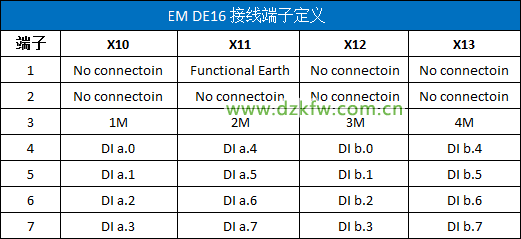

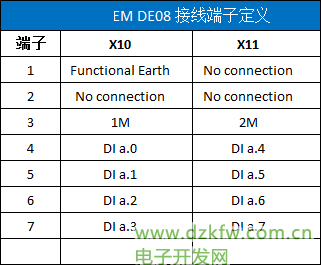

無論是8通道的數字量輸入還是16通道的數字量輸入模塊，都支持源型和漏型兩種輸入方式；兩種模塊消耗背板5V電流相同，均為105mA，在選擇電源模塊時要注意電流的計算。EM DE08有兩個接線端子：X10和X11，EM DE16有四個接線端子：X10、X11、X12和X13，各接線端子的定義如下表：

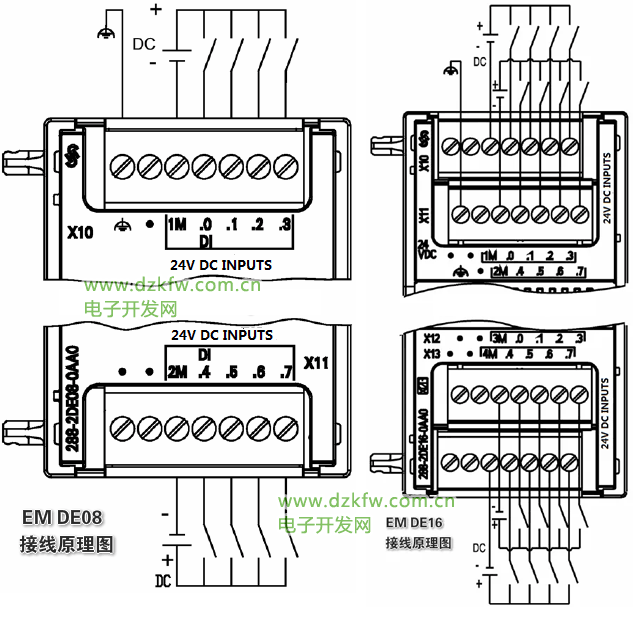

EM DE08和EM DE16的接線原理圖如下：


好了，關于S7-200 Smart系列PLC的數字量輸入擴展模塊就先聊到這里，其它模塊我們以后嗑著瓜子慢慢聊。
