一、設計思路PART 01

1、用PLC控制一維運動平臺實現電機的自動正反轉運行及手動正反轉運行；

2、一維運動平臺的行程兩端各有一行程開關，分別定義為正向限位和負向限位；

3、在電機自動正反轉運行前，需對電機進行復位。復位的過程是：啟動電機往負向運行，運行至負向限位后，往正向運行一段距離，將該位置作為電機自動正反轉運行的初始位置；

4、復位完成后，按下正轉按鈕，電機往正向運行一段距離（該距離通過運動包絡參數設定），到位后停止。按下反轉按鈕，電機往負向運行一段距離，到位后停止；

5、如正反轉運行過程中，觸動行程開關，電機停止運行。此時可通過手動正反轉按鈕控制電機運行離開限位開關，或按下復位按鈕對平臺重新復位；

6、觸動行程開關后，需重新復位才能進行自動正反轉運行控制；

7、在電機運行過程中，任何時刻均可通過“停止按鈕”和“急停按鈕”控制其停止運行；

8、停止運行后，需重新復位才能進行自動正反轉運行控制；

9、“復位指示燈”、“運行指示燈”和“停止指示燈”用來指示一維平臺的運行狀態。

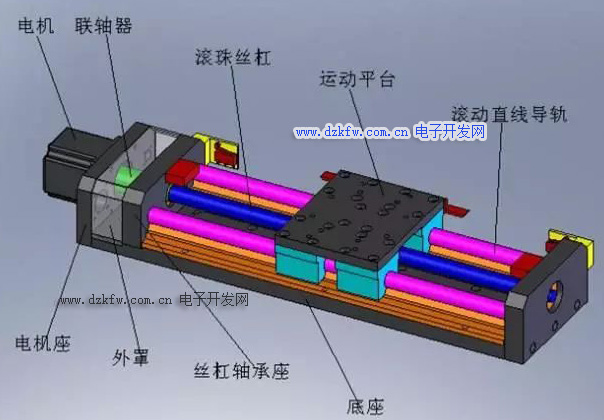

二、機械本體PART 02

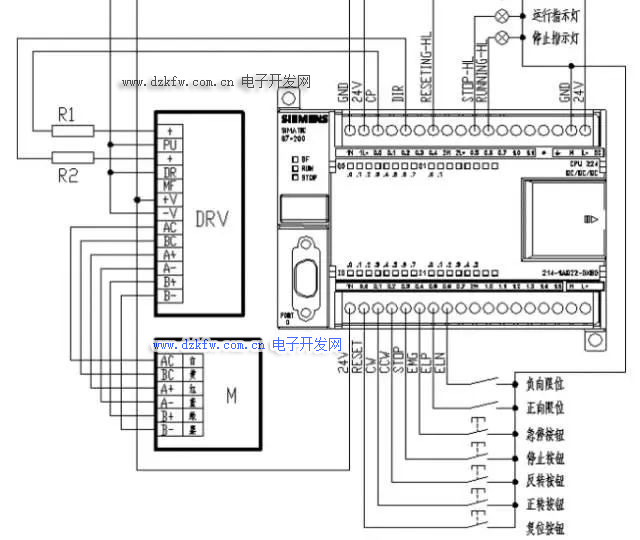

三、硬件電路PART 03



S7-200 CPU提供兩個高速脈沖輸出點（Q0.0和Q0.1）,可以分別工作在PTO(脈沖串輸出）和PWM（脈寬調制）狀態下。使用PTO或PWM可以實現速度、位置的開環運動控制。

PTO功能可以輸出一串脈沖，用戶可以控制脈沖的周期（頻率）和個數。PWM功能可以連續輸出一串占空比可調的脈沖，用戶可以控制脈沖的周期和脈寬（占空比）。

高速脈沖輸出點和普通數字量輸出點共用輸出映像Q0.0和Q0.1。當在Q0.0和Q0.1上激活PTO或PWM功能時，PTO/PWM發生器對輸出擁有控制權，輸出波形不受其他影響。

只有晶體管輸出類型的CPU能夠支持高速脈沖輸出功能。

四、運動包絡PART 04

包絡（Profile）是一個預先定義的以位置為橫坐標，以速度為縱坐標的曲線，包絡是運動的圖形描述。

一個包絡由多段組成，每一段包含一個達到目標速度的加減速過程，和以目標速度勻速運行的一串指定數量的脈沖。如果是單段運動控制或者是多段運動控制的最后一段，還應該包括一個由目標速度到停止的減速過程。

PTO主要通過包絡來實現位置控制。位置控制想到通過參數設置來創建包絡，并用圖形方式顯示包絡曲線，自動生成位置控制用的子程序。

五、運動包絡設定步驟PART 05

在開始編寫程序前，首先設定運動包絡，步驟如下：

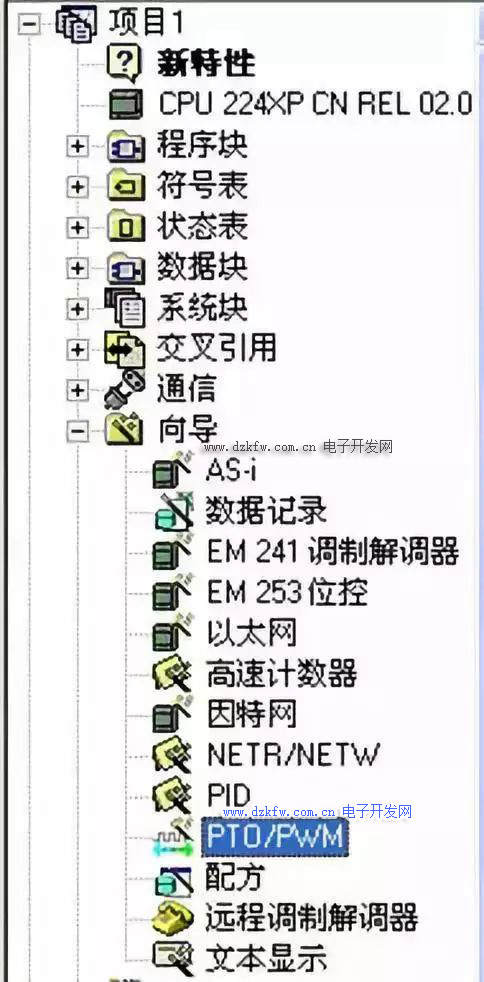

（1）雙擊左圖所示“向?qū)А狿TO/PWM”，出現“脈沖輸出向?qū)А贝翱凇?/P>

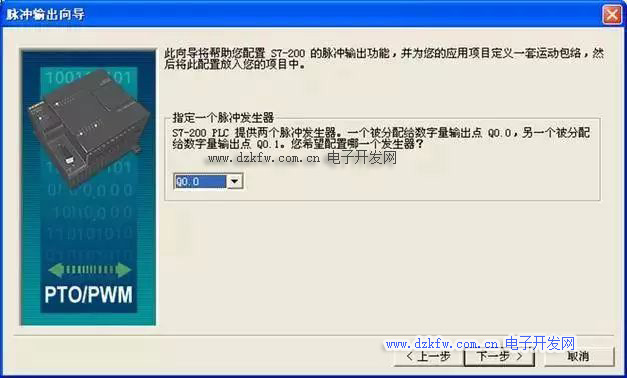

（2）選擇Q0.0，單擊“下一步”。

（3）選擇“線性脈沖串輸出（PTO）”，單擊“下一步”。

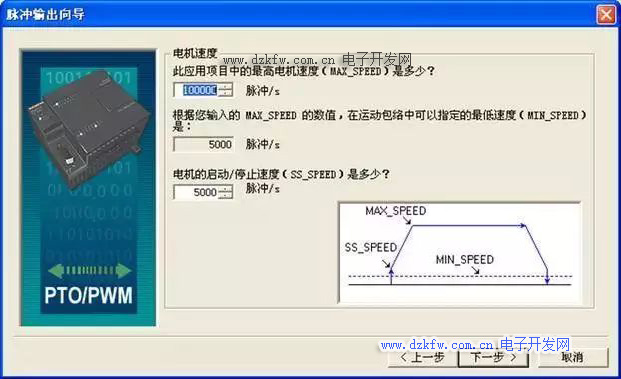

（4）設置項目中應用的電機最高速度、最低速度和電機啟動/停止速度。

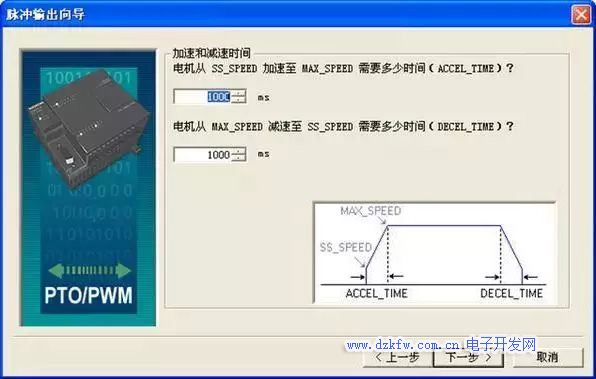

（5）單擊“下一步”，設置加減速時間。



（6）單擊“下一步”。

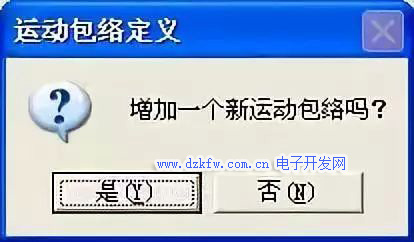

（7）點擊“新包絡”，選擇“是”。



（8）圖27灰色部分激活，在其中選擇“相對位置”，設置好參數，其中步0的目標位置不要設置太小，需大于加減速脈沖數之和。



（9）單擊“確認”。

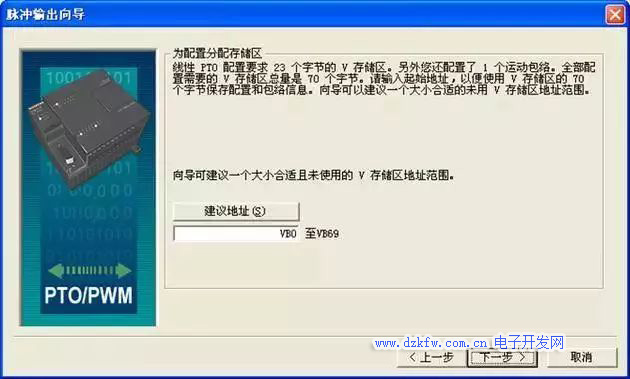

（10）將參數”VB0”更改為“VB1000”，需注意，不要在程序中再重復定義“VB1000—VB1069”；單擊“下一步”。

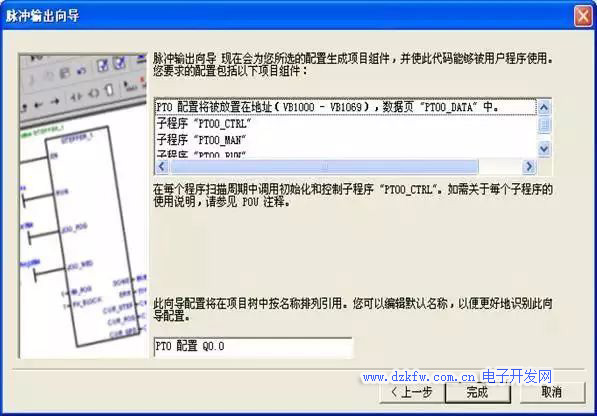

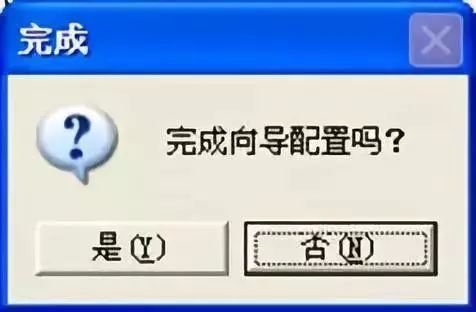

（11）單擊“完成”，在彈出的對話框中選擇“是”。

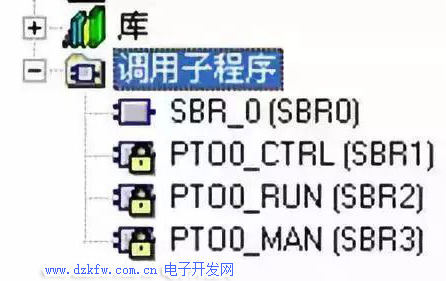

（12）運動包絡設置完成。在調用子程序中出現Q0.0對應的位控子程序。





六、PLC程序PART 06

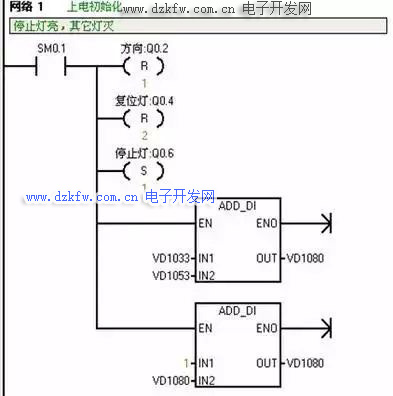

1、上電初始化



SM0.1：首次掃描周期時該位打開，用途是調用初始化子程序。

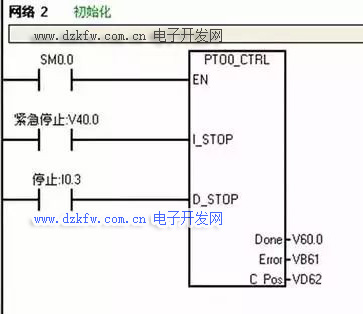

2、電機控制子程序和初始化



PTO0_CTRL在程序中只使用一次，并且在每次掃描時得到執行,所以使用SM0.0作為EN的輸入。

EN：使能端，用SM0.0連接，保持常通；

I_STOP：有效時電機立即停止；

D_STOP：有效時電機減速停止；

Done：完成標志。為“1”時表明上一指令執行完成；

Error：顯示錯誤代碼，“0”表示無錯誤；

C_Pos：HSC計數器功能開啟時，表示運行脈沖數，否則為0。

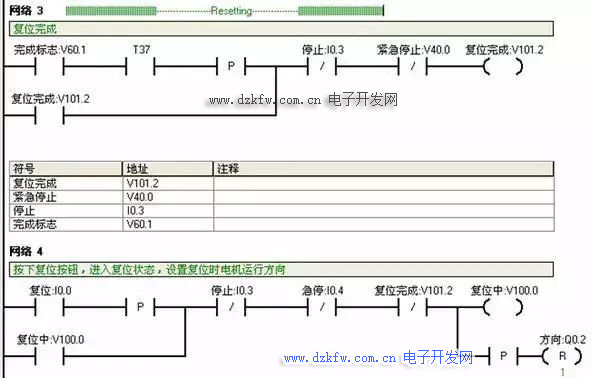

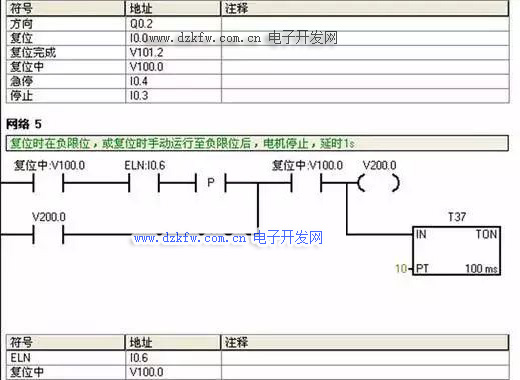

3、復位

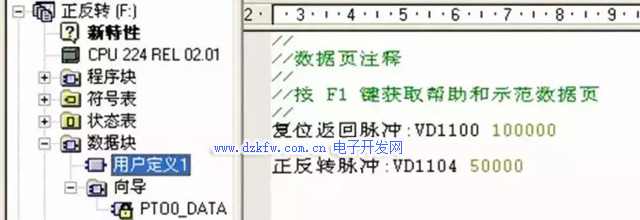

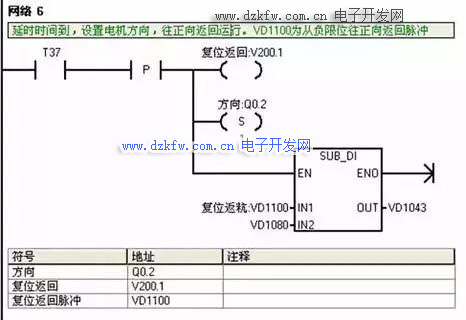

VD1100：復位返回脈沖數，在數據塊的“用戶定義1”進行設置。根據電機的減速比和驅動器的細分以及電機行程設置。

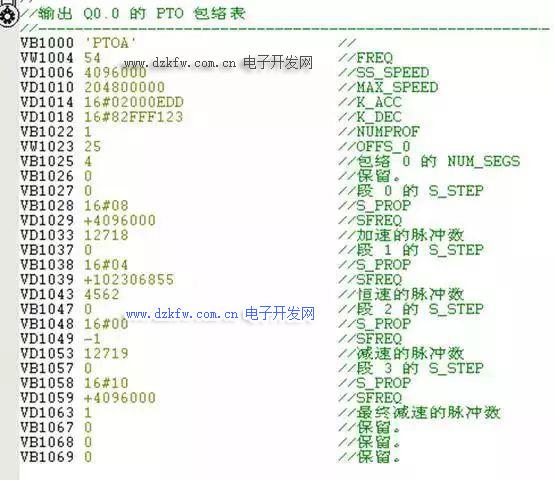

VD1043：運行包絡恒速段脈沖數；VD1100－VD1080= VD1043。

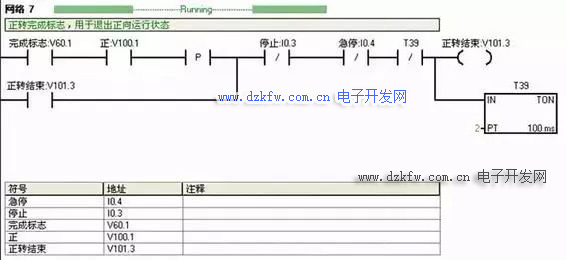

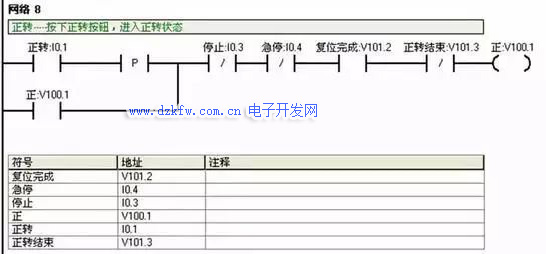

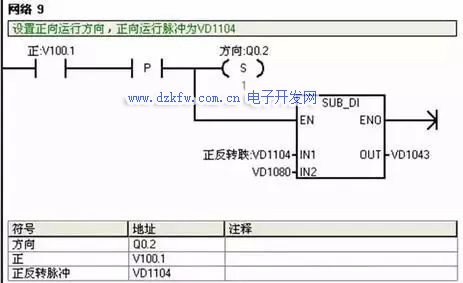

4、正轉



VD60.1：運動包絡運行完成標志，PTO0_CTRL中的“Done”參數；v100.1：正轉運行狀態；v101.3：正轉結束；



I0.1：正轉按鈕；

V100.1：正轉運行狀態；V101.2：復位完成標志。正反轉自動運行前必須復位完成；



Q0.2：電機方向；

VD1104：正反轉脈沖數，同VD1100參數一樣， 在“數據塊”的“用戶定義1”中設置．VD1104－VD1080= VD1043。

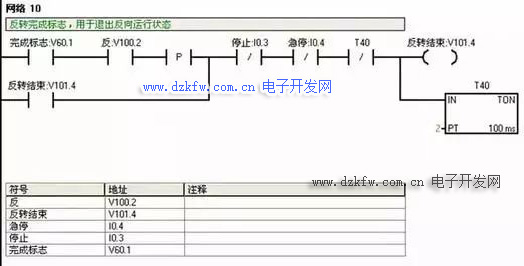

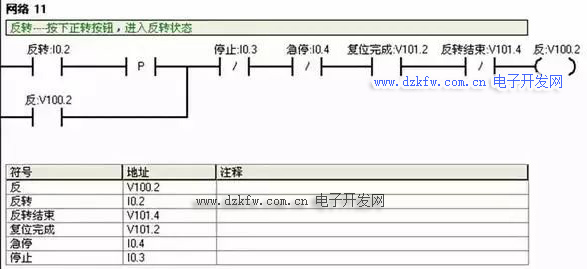

5、反轉



VD60.1：運動包絡運行完成標志，PTO0_CTRL中的“Done”參數；v100.2：反轉運行狀態；v101.4：反轉結束；



I0.2：反轉按鈕；V100.2：反轉運行狀態；V101.2：復位完成標志。正反轉自動運行前必須復位完成；



Q0.2：電機方向；

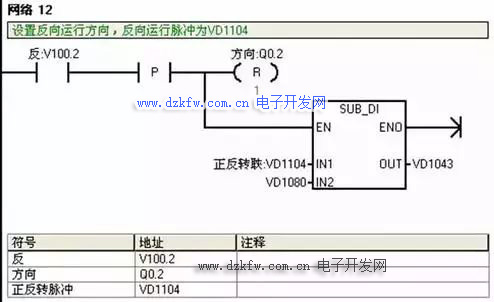

VD1104：正反轉脈沖數，同VD1100參數一樣，在“數據塊”的“用戶定義1”中設置。VD1104－VD1080= VD1043。

6、手動正轉

手動正轉是對電機的點動控制，需要一直按住按鈕，電機才能運行。運行至正限位后，即使按住按鈕也不能運行，只能反向運行。7、手動反轉

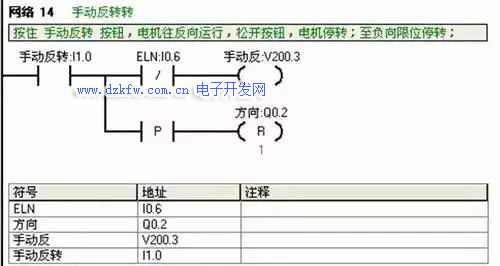

手動反轉是對電機的點動控制，需要一直按住按鈕，電機才能運行。運行至負限位后，即使按住按鈕也不能運行，只能正向運行。8、緊急停止

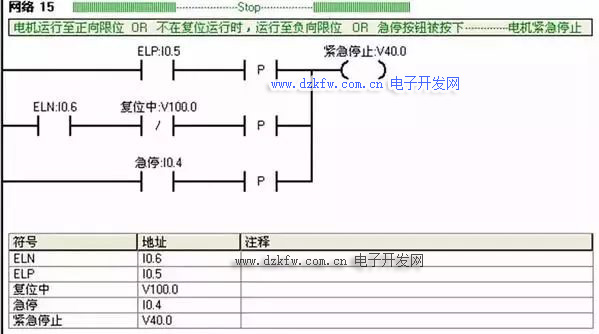

緊急停止：運行至正負限位時，對系統的保護策略。任何情況下，按下緊急停止按鈕，使系統緊急停止。

9、輸出

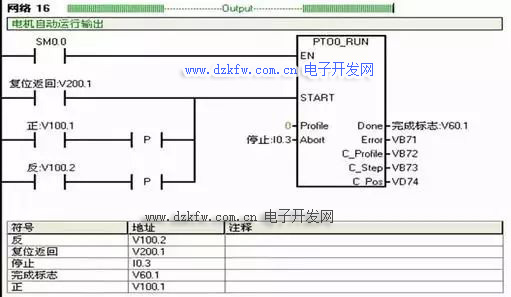

(1)、包絡運行



EN：使能端，用SM0.0鏈接表示保持常通；

START：參數開啟時，執行運動包絡，為確保命令只發送一次，使用上升沿信號；

Profile：設定的運動包絡編號；

Abort：位控模塊停止參數。開啟后停止運行當前包絡并減速停止；

Done：完成標志。模塊完成該子程序時，此參數為“1”；

Error：錯誤代碼，為“0”表示無錯誤；

C_Profile：包含位控模塊當前執行的輪廓；

C_Step：目前正在執行的輪廓步驟；

C_Pos：如果PTO向?qū)У腍SC計數器功能已啟用，C_Pos參數包含用脈沖數目表示的模塊；否則此數值始終 為0。

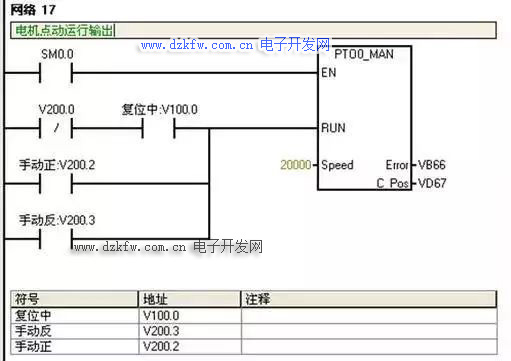

(2)、點動運行



EN：使能端，SM0.0保持常通；

RUN：啟用該參數加速至設定速度運行，停用該參數電機減速停止；

Speed：設定手動運行的最高速度；

Error：本子程序的錯誤代碼，“0”表示無錯誤；

C_Pos：如果PTO向?qū)У腍SC計數器功能已啟用，C_Pos參數包含用脈沖數目表示的模塊；否則此數值始終為零。

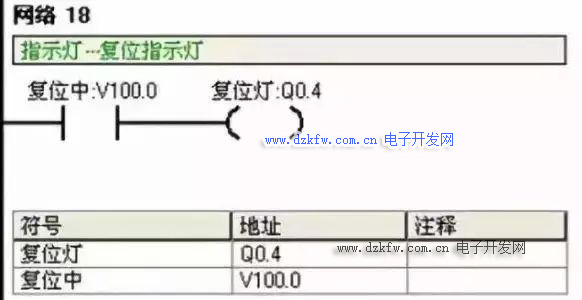

(3)、指示燈



復位狀態下，復位指示燈亮。

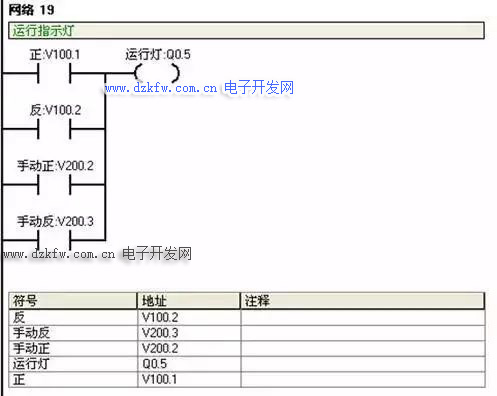

正反轉運行時，運行指示燈亮。

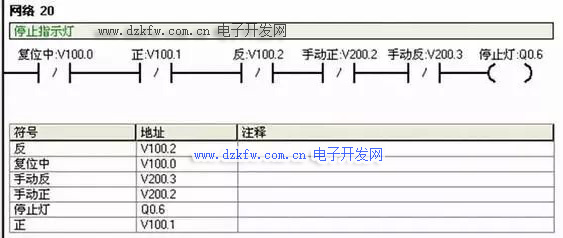

不處于復位或運行狀態時，停止燈亮。
