西門子200CPU或者Smart200的CPU都是將一個微處理器，一個集成電源和數字量IO組成一個封裝的盒子，從而構成一個功能強大的微型PLC，也就是西門子200或者Smart200PLC.

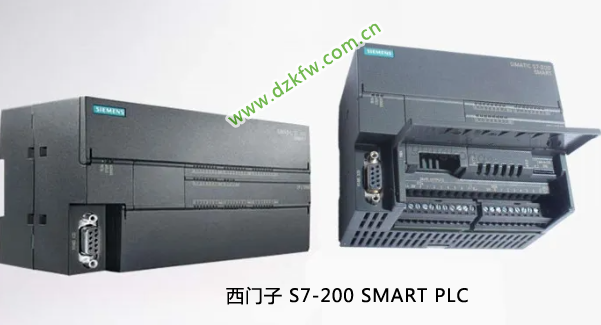

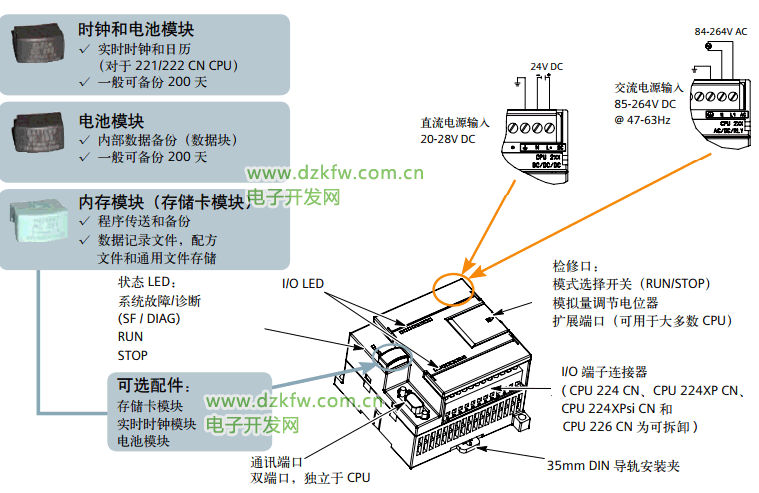

盒子外觀如下圖所示:

西門子200PLC的CPU模塊 - 圖片來源網絡

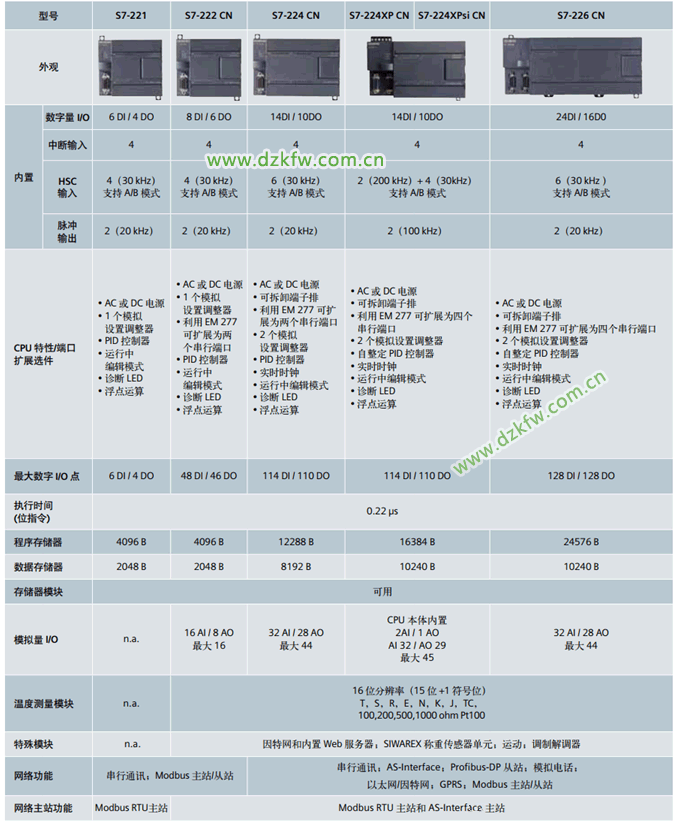

S7-200CPU有5個系列，如下圖示：

其硬件如下所示:

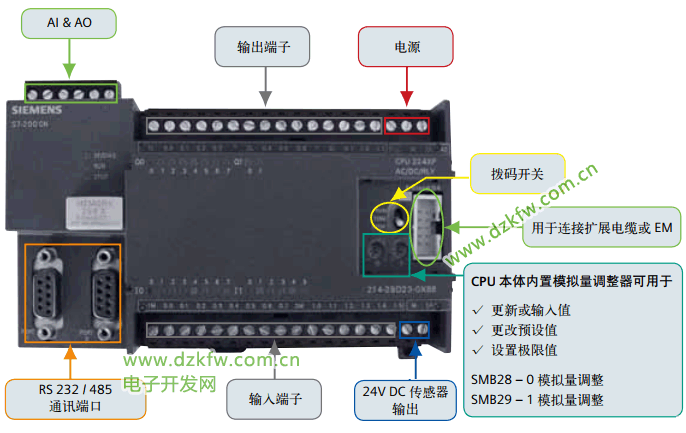

S7-200CPU硬件接口組成如下，有AI/AO.DI/DO,RS232/RS485以及電源端子，這些是和外部通信，以及輸入輸出的通道。

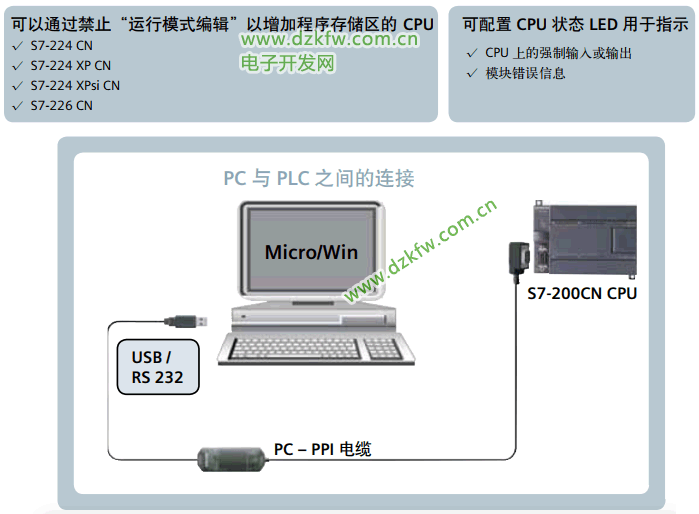

可以通過USB-PPI電纜將PLC連接到電腦上

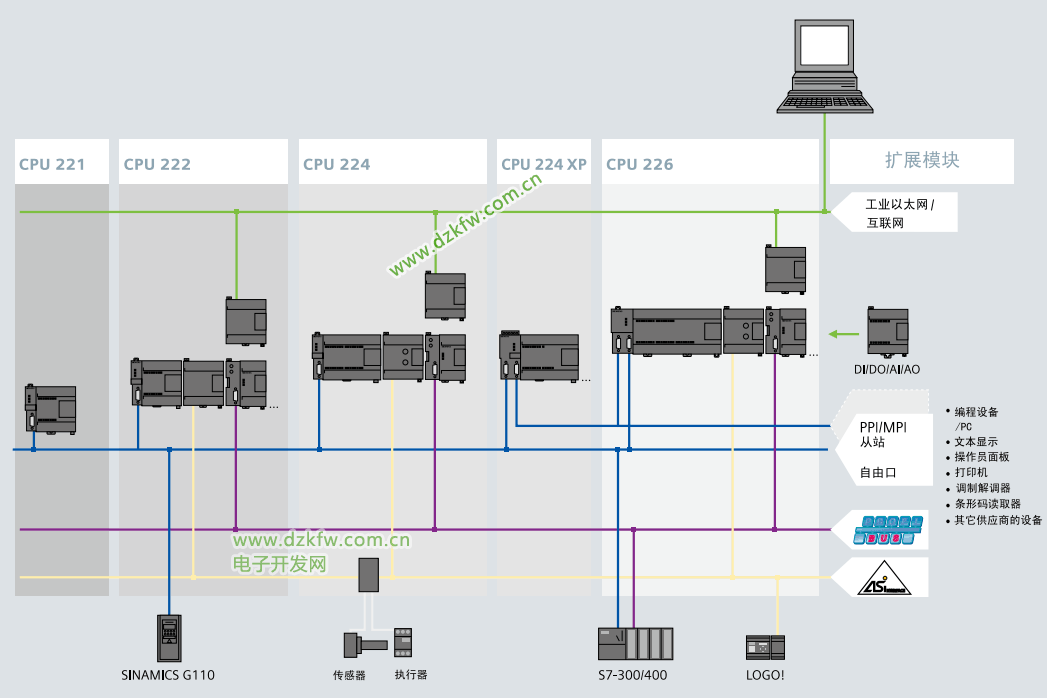

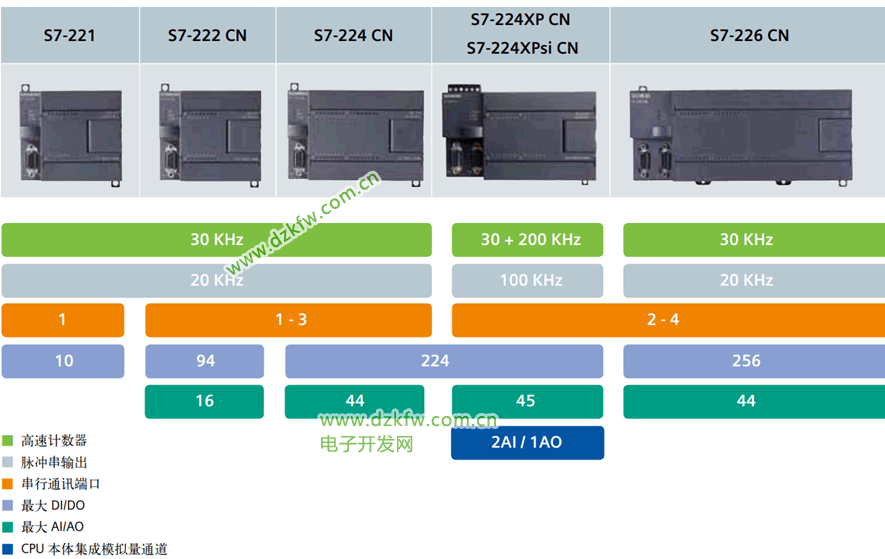

如下圖，越往右PLC功能越多，越強大

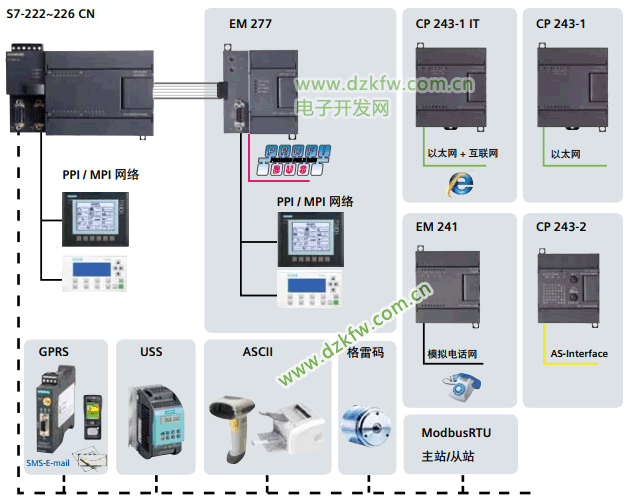

如下圖，S7-200PLC可以連接很多外部設備，可以連接GPRS,變頻器，觸摸屏等等，通過擴展模塊都可以連接互聯網，可見麻雀雖小五臟俱全。

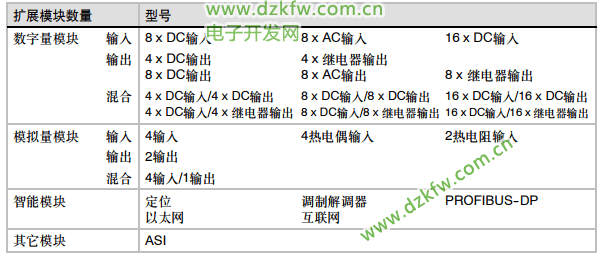

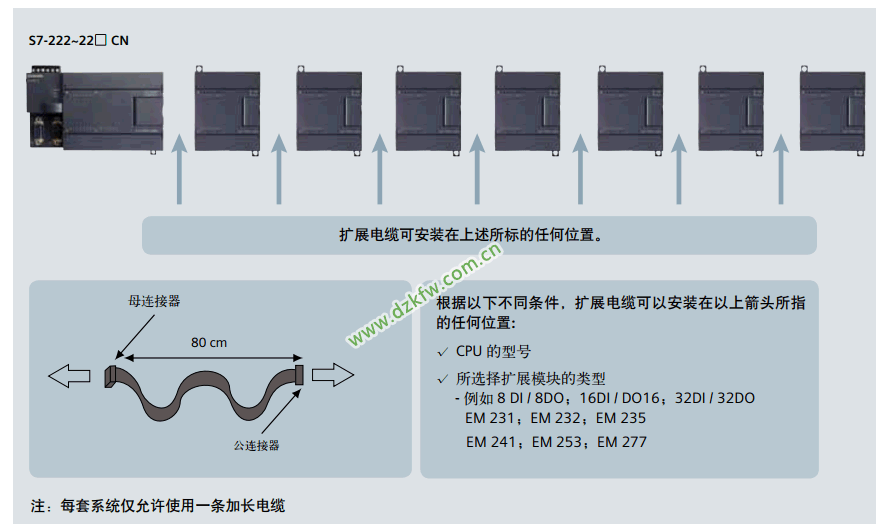

如下圖所示，為了更好的滿足各種應用需求，S7-200PLC提供了很多擴展模塊，比如數字量模塊，模擬量模塊等

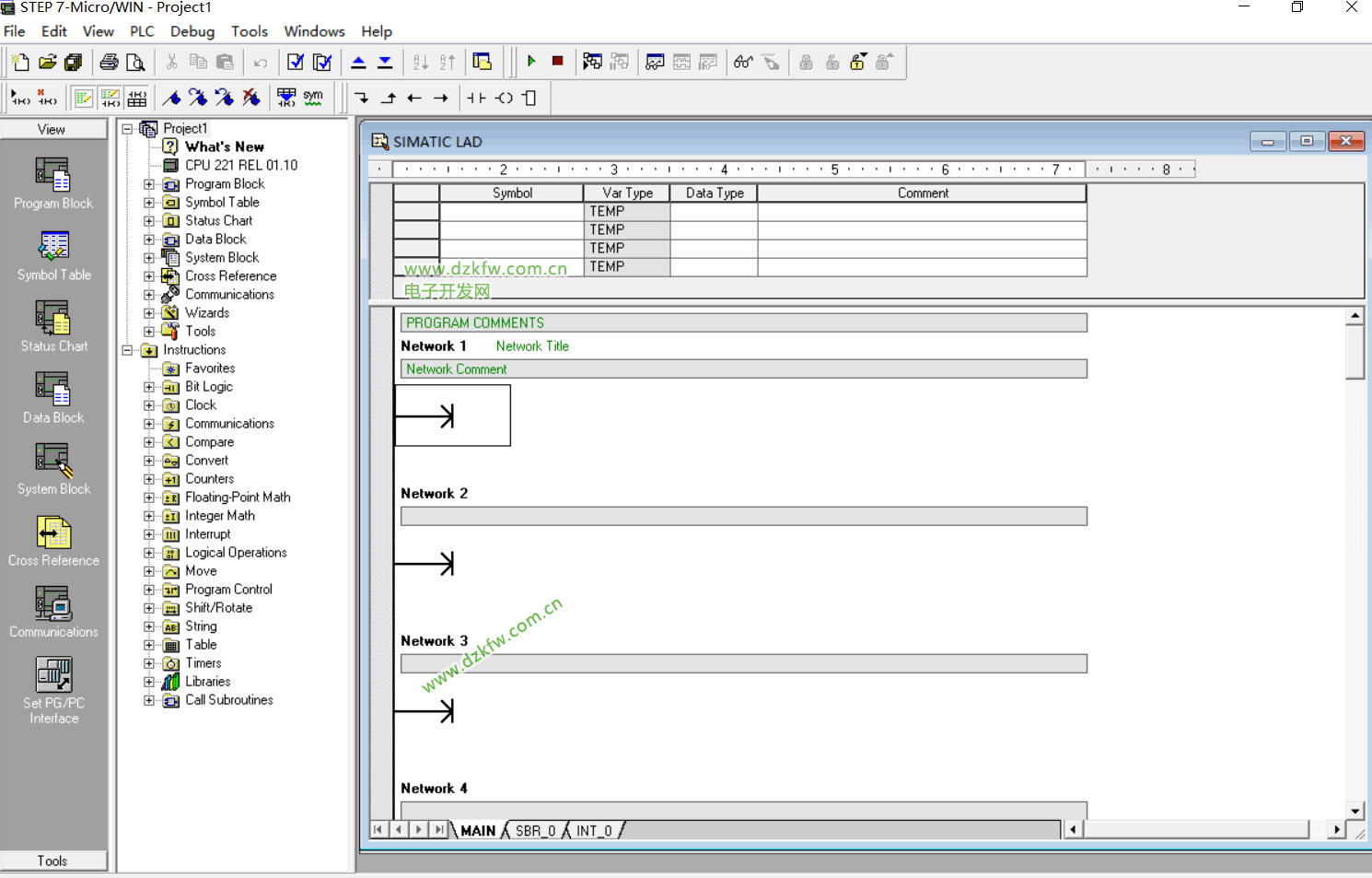

西門子S7-200PLC使用STEP7-Micro/WIN軟件編寫程序，調試，以及下載程序到PLC,其界面如下所示：
