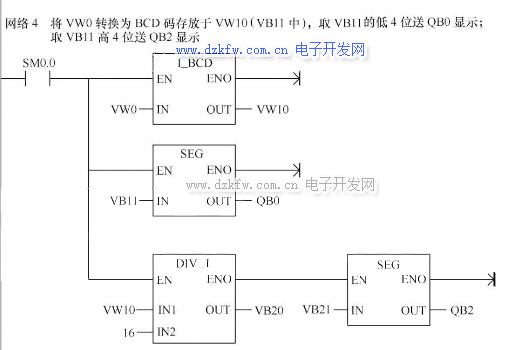

為什么存入VW10，卻用的是VB11？
為什么取VB11的高四位的時候，先用了一個除法，除法的作用是什么？就算VW10除以16出來VB20，怎么后面又用VB21了？


為什么存入VW10，卻用的是VB11？
VW 中的W表示W(wǎng)ORD  VB中的B表示BYTE  一個WORD由兩個BYTE組成。

VW10 的低 8 位是 VB11，高 8 位是 VB10。這是西門子 PLC 地址的規定，也是俗稱的地址大端設計。

例 如十進制的9999這個數，用16進制表示是270F  VW10=270F

VW10=270F  VB10=27   VB11=0F

270F

9999=39(16進制27)*16*16 +  0*16+F(10進的15)

VW10          VB10                          VB11

為什么取VB11的高四位的時候，先用了一個除法，除法的作用是什么？

高4位的表示已經乘過兩個16    比如 100 這個十進數  可以理解這個1是 1*10*10

就算VW10除以16出來VB20，怎么后面又用VB21了？完全不懂這里面VW,VB的前后關系

VW10除以16以后的值不僅是VB20，而是VW20， VW20包含VB20 和VB21。

1、數據保持功能可以在系統塊中進行設置，需要注意的是系統塊編輯之后只有下載到PLC之后才會生效。

2、V區的保持特性與數據類型無關，無論VB、VW還是VD都一樣。

3、“斷電之后再上電數據就會改變”這更像是程序自身的問題，請檢查數據內，程序里是否有相應的初始化，以及程序里有沒有開機就會執行的程序給數據位賦值了。

4、C可以在系統塊里設置保持功能。

5、應用S7-200時，可以選用以下幾種數據保持方法：、CPU的內置超級電容，斷電時間不太長時，可以為數據和時鐘的保持提供電源緩沖、CPU上可以附加電池卡，與內置電容配合，長期為時鐘和數據保持提供電源、設置系統塊，在CPU斷電時自動保存M區中的14個字節數據、在數據塊中定義不需要更改的數據，下載到CPU內可以永久保存、用戶編程使用相應的特殊寄存器功能，將數據寫入EEPROM永久保存、上述前三個數據保持功能都是在“系統塊－數據保持”中設置。
