模擬量的采集與控制，是現在工業控制中常見的一個環節，在小型工程中，我們經常選用plc作為控制器，那么對于PLC能否對模擬量進行采集與控制呢？
這是肯定的，PLC雖然說不是專業做模擬量的，但是針對一些模擬量的采集與控制，都是可以的，對于PLC對模擬量處理的數量，以及精度，要跟局這臺PLC的大小，以及性能來確定。
對于西門子plc S7-200 smart 在本體的CPU上不帶模擬量的輸出和輸入點位，如果想要處理模擬量需要增加擴展模塊來擴展。
S7-200 smart 提供了多種的模擬量擴展模塊
西門子公司提供的S7-200 smart模擬量模塊大致分為以下幾種：

• 模擬量輸入模塊
  ①四點模擬量輸入：AE04
  ②八點模擬量輸入：AE08
• 模擬量輸出模塊


①兩點模擬量輸出模塊：AQ02
②四點模擬量輸出模塊：AQ04

• 模擬量輸入輸出模塊


①兩點模擬量輸入/一點模擬量輸出模塊：AM03
②四點模擬量輸入/兩點模擬量輸出模塊：AM06

• RTD/TC模塊


①兩點16位RTD模塊：AR02
②四點16位TC模塊：AT04

• 信號板模擬量輸入模塊
  一點模擬量輸入信號板：SB AE01
• 信號板模擬量輸出模塊


一點模擬量輸出信號板：SB AQ01
對于上述的模擬量擴展模塊，除RTD/TC外，都支持電流和電壓模式，需要在軟件中進行選擇，電流支持0-20mA,4-20mA，兩種，電壓支持0-2.5V,0-5V,0-10V，三種。
同時大家注意一下，S7-200 smart 在CPU通道中的數值為0-27648，-27648-27648，與我們的S7-200是有區別的。
S7-200 SMART 模擬量接線方式

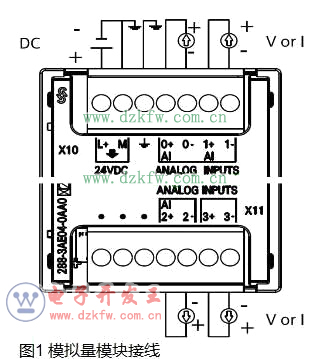

圖一為普通模擬量的接線方式。

模擬量的實際接線方式應根據模擬量?jī)x表或設備線纜個數分為四線制、三線制、兩線制、不同信號類型的儀表接線方式自然不同。

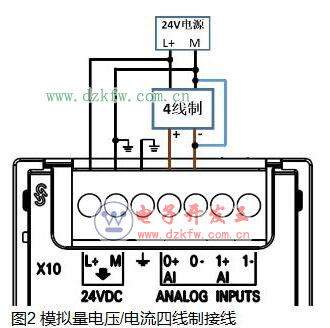

四線制儀表的含義是傳感器儀表上面的接線有四根線，儀表需要兩根線單獨供電，其余兩根線就為信號傳輸線，四線制儀表接線圖如圖二

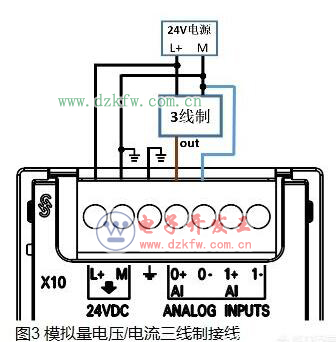

三線制儀表指的是傳感器儀表有三個線，其中一根線式電源負與信號負公用的，省去了一根，三線制儀表接線圖如圖三

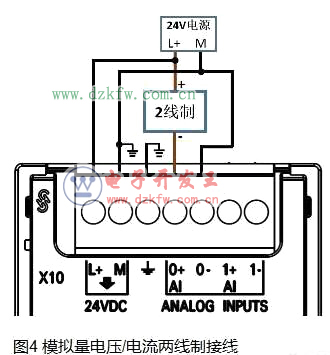

兩線制儀表指的是傳感器儀表只有兩根線，電源與信號公用，而對于s7-200 smart的模擬量擴展模塊的輸入通道，是沒有DC24V輸出的，所以需要將一個DC24V串入到傳感器儀表中。如圖四

而對于在系統中不使用的模擬量通道，我們需要用短接線進行短接，如若不短接，在運行中，系統會報錯誤。如圖五

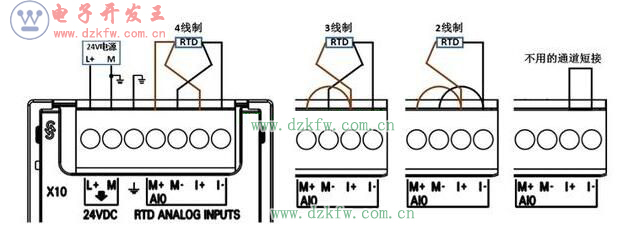

RTD熱電阻模塊的接線也分四線、三線、兩線，其中四線制儀表的精度最高，接線圖如下：

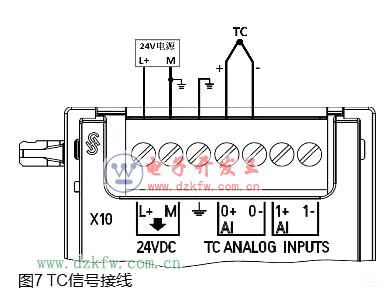

TC熱電偶的工作原理：當兩種不同材質的導體組成的閉合回路中，當兩端溫度存在溫度差時，系統就會產生電動勢，熱電偶分為J，K，T，E，R，S，N等型號，具體接線圖如下：

根據上述的模塊介紹以及接線方式，我們就可以進行模擬量拓展模塊的選擇了，在選擇模塊的時候，首先要根據自己選擇的儀表，來與模塊相搭配，也就是說要注意模塊與儀表之間的接線方式，是四線制還是三線制，或者說是兩線制，然后在軟件中的時候，要注意量程問題，S7-200 smart 在CPU通道中的數值為0-27648，-27648-27648，如果是4-20mA,數值為5530-27648。
