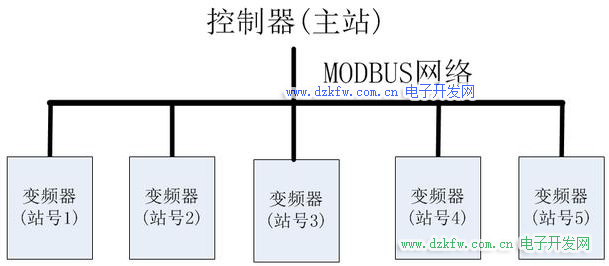

MODBUS協議是工業上常用的的軟件協議，通過這種協議可以將控制其與其他電氣設備進行通訊，它是一種通用工業標準，不同廠家的設備都可以通過MODBUS協議組網集中監控。

MODBUS協議的的傳輸數據方式有兩種，ASCII模式和RTU模式，在同一個MODBUS網絡，所有的通訊參數必須一致。

MODBUS接口有RS232、RS422、RS485等，現在常用的是485接口，有全雙工、半雙工工作方式，半雙工方式就是數據發送與接受不能同時。

1RTU模式

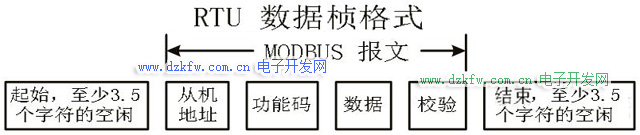

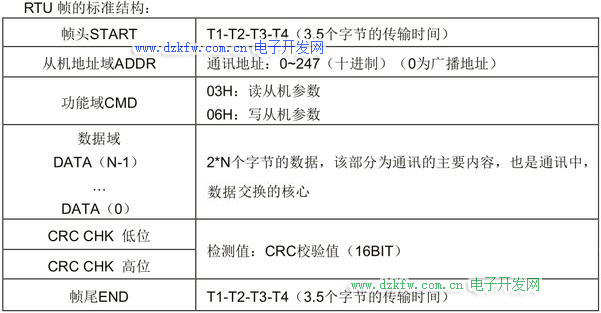

在 RTU 模式中，新幀總是以至少 3.5 個字節的傳輸時間靜默作為開始。在以波特率計算傳輸速率的網絡上，3.5 個字節的傳輸時間可以輕松把握。緊接著傳輸?shù)臄?shù)據域依次為：從機地址、操作命令碼、數據和 CRC 校驗字，每個域傳輸字節都是十六進制的 0…9，A…F。網絡設備始終監視著通訊總線的活動。當接收到第一個域（地址信息），每個網絡設備都對該字節進行確認。隨著最后一個字節的傳輸完成，又有一段類似的 3.5 個字節的傳輸時間間隔，用來表識本幀的結束，在此以后，將開始一個新幀的傳送。

2 ASCII模式

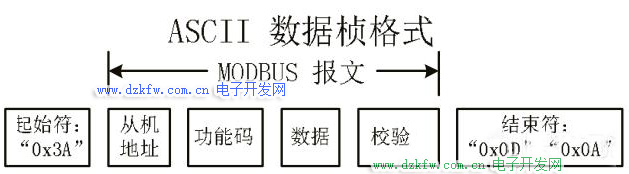

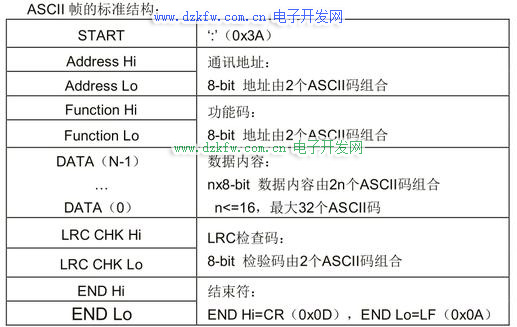

在 ASCII 模式中，幀頭為“：”（“0x3A”）,幀尾缺省為“CRLF”（“0x0D”“0x0A”）。在 ASCII 方式下，除了幀頭和幀尾之外，其余的數據字節全部以 ASCII 碼方式發送，先發送高 4 位位元組，然后發送低 4位位元組。ASCII 方式下數據為 8 位長度。對于‘A’~‘F’，采用其大寫字母的 ASCII 碼。此時數據采用 LRC校驗，校驗涵蓋從從機地址到數據的信息部分。校驗和等于所有參與校驗數據的字符和(舍棄進位位)的補碼。

了解這些基本數據內容，我們還需要了解變頻器端的功能碼及通訊數據，包括變頻器的正反停指令、調速變頻指令、變頻器狀態監控等。

以上內容全部清楚后，就要在PLC上寫程序了，程序部分大致有三部分，(1)通訊參數，包括數據格式、波特率、校驗位、停止位等；(2)數據轉換，各種16進制、ASCII碼間的轉換、(3)根據變頻器手冊輸入相應的控制指令，變頻器的控制指令、頻率指令的發送，監控?cái)?shù)據的接受。
