本文下面主要介紹如何基于PPI協議實現兩個CPU之間進行數據交換。
如何基于PPI協議實現兩個plc之間通信
第一、硬件連接

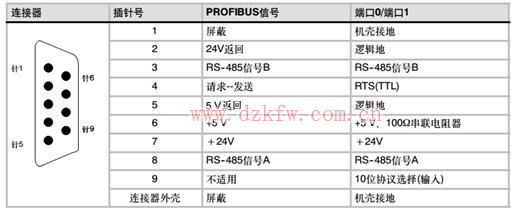

下圖是S7-200通信端口端口定義入下圖所示，PPI通信建立在485的硬件基礎上，因此需要制作一根至少包含一對雙絞線的屏蔽線，兩端分別接DB9頭子的3腳和8腳，屏蔽層接DB9頭子的金屬外殼。如果實在找不到雙絞線自己也可以找兩根單根線，自己絞一下，但是只限于臨時用正式產品不建議用。

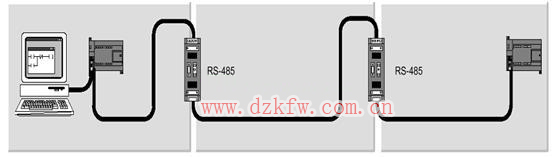

兩個PLC之間距離不能太遠，最好不要超過50米，如果超過的話最好使用中繼器，可以采購200配套的中繼器，也可以自己從某寶上買。

第二、合理分配CPU地址

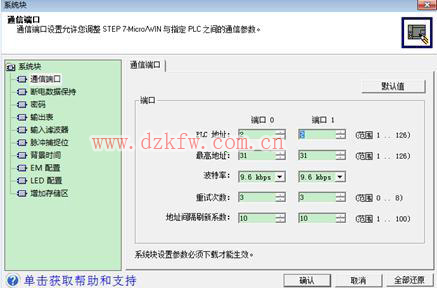

PPI通信要求PPI網絡內每個CPU具有不同地址，Micro/WIN默認為0，CPU默認為2，因此建議主PLC的地址設置為2，從PLC地址依次設置為11、12、13……依次類推。

第三、正確初始化

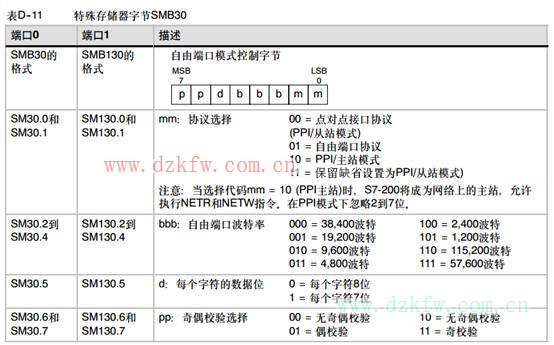

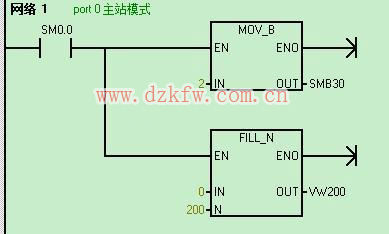

通過初始化特殊寄存器SMB30，將主CPU端口0配置為PPI主站模式，同時將數據緩存區清零。

配置時只需要關心最低兩位即可，即mm，其他的都配置成零就行了。2就是PPI主站模式。

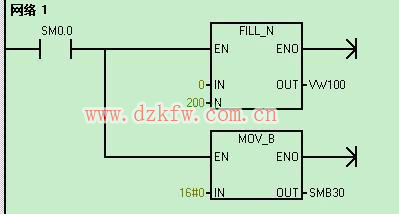

從站配置成PPI從站模式，即配置成2。

第四、正確準備數據

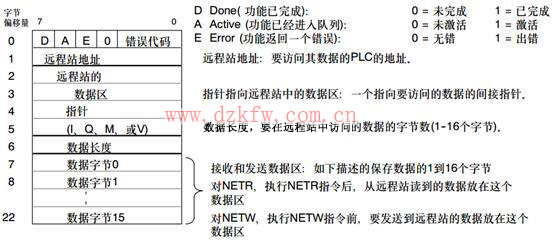

數據必須按照規定將相應的數據填入緩沖區，數據格式如下所示。例如數據發送緩沖區為VB200，那么VB200就是狀態字，不需要填寫，用于讀取指令執行的狀態。VB201為目標從站的地址，VB202到VB205時從站目標地址，VB206為數據長度，如果是寫指令就是希望寫的字節數，如果是讀指令就是希望讀回來數據的長度。VB207及以后是數據區。對NETR，執行NETR指令后，從遠程站讀到的數據放在這個數據區。對NETW，執行NETW指令前，要發送到遠程站的數據放在這個數據區。

第五、適時調用收發指令
PPI通信指令只有兩條，分別是：網絡讀和網絡寫，調用也很簡單，只需要指定本次讀寫己方的端口和數據緩沖區地址。

為了減少數據交換造成CPU資源的過度浪費，不建議每個循環周期都調用通信指令。可以根據需要進行指令調用，進行數據交換，如果無法找到合適的指令觸發條件，可以使用定時器進行周期調用。
為了保證數據的實時性，建議采用定時中斷，在中斷事件中調用通信指令。

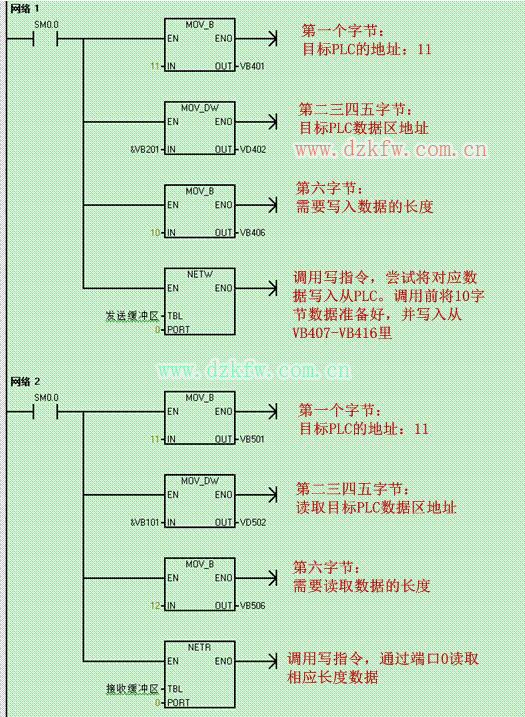

第六，正確進行指令調用

使用PPI通信注意事項
1、硬件接線時，DB9頭子，3腳對3腳，8腳對8腳。線纜采用雙絞線，盡量使用屏蔽線，長度不要超過50m，超過50m需要使用中繼器。
2、千萬不要每個CPU掃描周期調用讀寫指令，否則會對過多占用CPU資源。
