對于剛接觸PLC和變頻器的初學者來說，常搞不清楚PLC和變頻器要如何配合使用，變頻器參數該如何調試。今天這篇文章，希望對大家有所幫助。

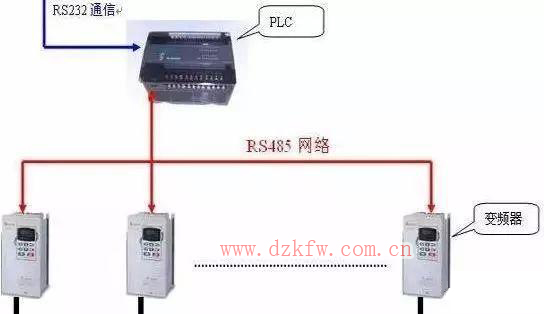

PLC作為邏輯控制器處于主動地位；變頻器則作為執行元件處于被動地位。PLC通常需要控制變頻器啟停及正反轉等運行和運行頻率。要搞明白PLC如何控制變頻器，首先要了解變頻器有哪些輸入通道和輸出通道。變頻器通常都提供了數字輸入端子（多功能端子），模擬量輸出通道（AI）和數字輸出端子（一個晶體管和一個繼電器），模擬量輸出端子（AO）。PLC的控制信號正是通過數字輸入和模擬輸入進入變頻器，變頻器又可以將運行信息通過數字輸出和模擬輸出反饋到PLC，這樣配合使系統穩定運行。

PLC和變頻器都是應用很廣泛的工業電力設備，都可以對現場的電機或者設備進行自動化控制，使用起來非常的自動化和智能化，那么PLC和變頻器能不能一起配合使用呢？可不可以共同發揮智能化控制？今天就重點來看看PLC和變頻器是如何配合在一起工作。

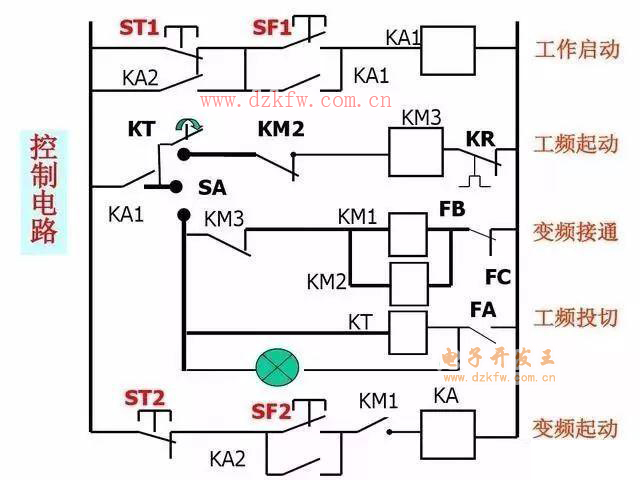

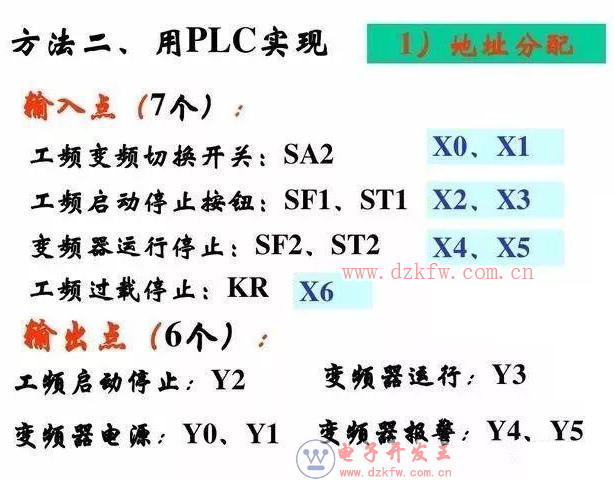

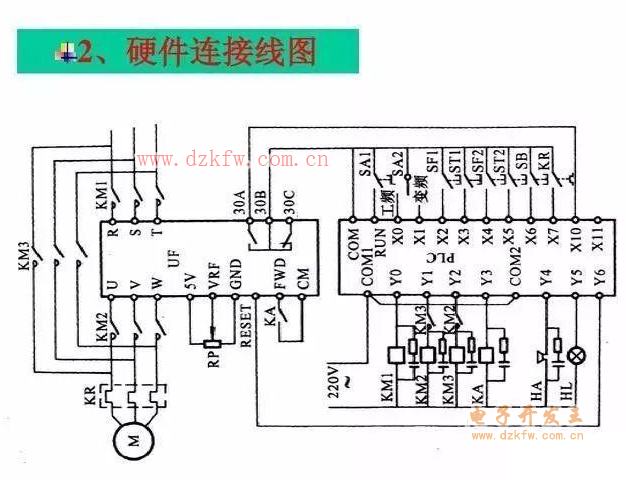

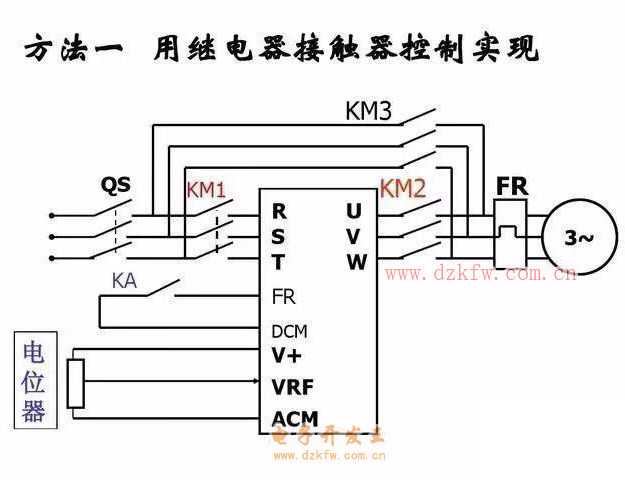

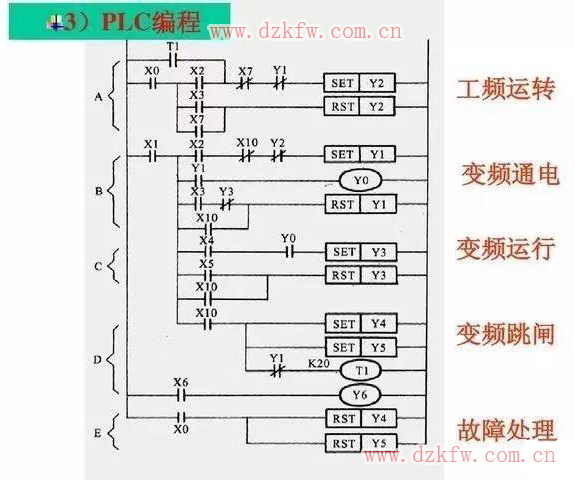

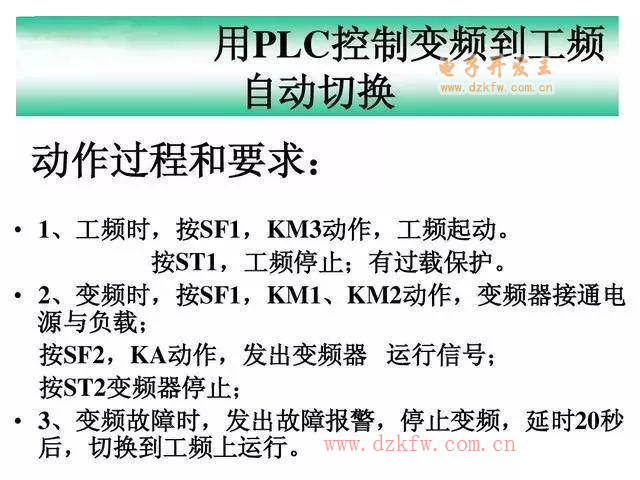

變頻器的工作模式一般可以分為工頻運行模式和變頻運行模式，正常的情況下可以通過變頻器自身調節或者PLC控制變頻器在工頻和變頻之間切換，今天我們就重點來看看如何借助于PLC控制變頻器在工頻運行和變頻運行之間的切換，具體看看是如何實現接線和功能的。
