plc 定時器使用 (延遲關閉)
要求按下開關，指示燈亮，延遲5s后，開關關閉。


X1 – 啟動開關。
Y1 – 輸出指示燈
T0 – 5秒計時器，100毫秒時間基準。 （定時器K50預設值）

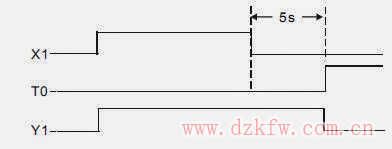

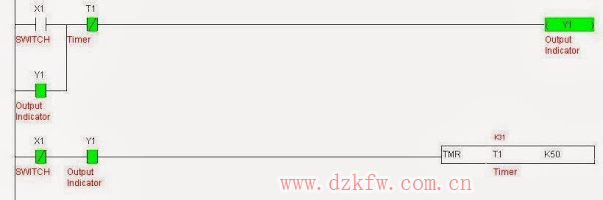

PLC梯形圖
當X1=ON,TMR指令執行。定時器T1打開，開始計數3s，當 T1達到預設值，常開 觸點T1被激活，指示燈Y1打開。
當X1=OFF,TMR指令不執行，定時器T1關閉，不會激活T1觸點，因此Y1 關閉。
