該案例是西門子PLC 200Smart與200Smart通信程序的梯形圖實例。

一、實現的功能：

（1） 主站讀取從站的VW10---VW20六個字，存入主站的VW0—VW10。

（2） 主站讀取從站的MB4MB5存入主站的MB4MB5。

（3） 主站把VD30寫到從站的VD50

分析說明

1、該案例有3個讀寫功能要完成，由于MODBUS通信某一時間只能有一條 MBUS_MSG 指令處于激活狀態，因此需要輪詢通信。

2、由于MBUS_MSG指令不能使用M存儲器，因此需先在從站編寫M區傳送到V區程序，再通過通信把V區數據讀入到主站，主站再編寫V區傳送到M區指令，完成從站的M區數據到主站的M區。

3、VD傳送是4個字節，2個字

從站程序

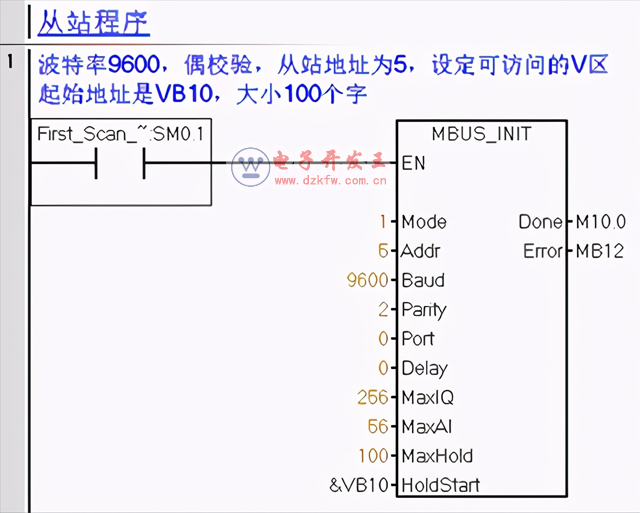

由于從站是以VB10為起始地址，因此VB40VB41對應的MODBUS

地址為[（40-10）+2]/2=16，為40016。

從站的VD50（VB50-VB54）對應的MODBUS地址為40021

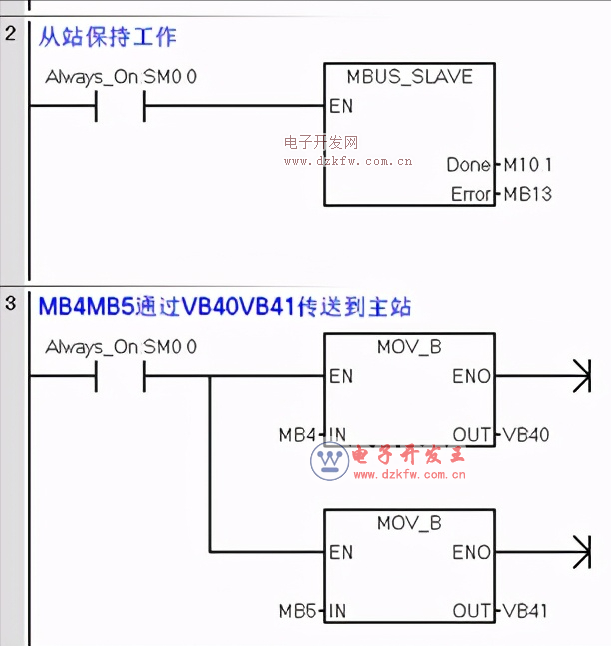

從站編寫完程序后，注意要分配庫存儲器

主站程序

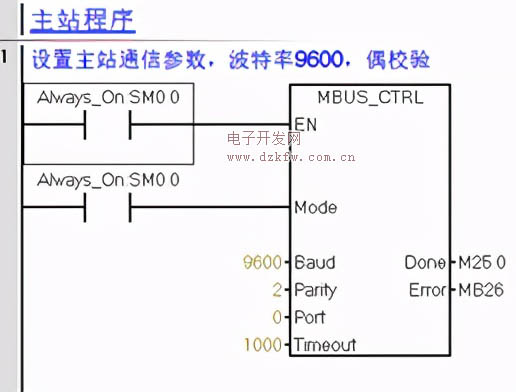

定義參數

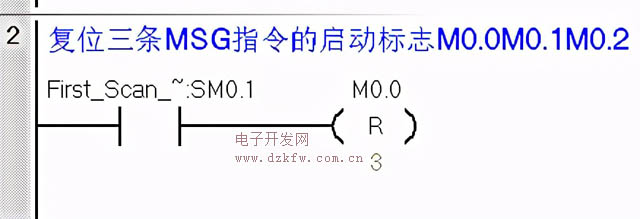

初始化復位各通信標志

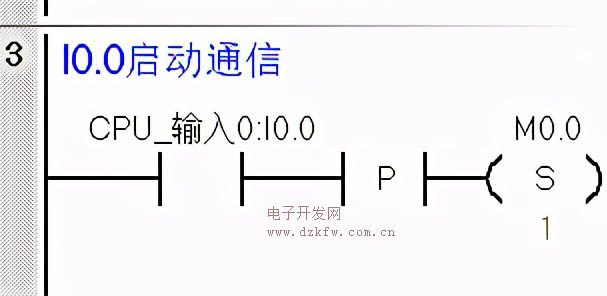

按I0.0開始通信



讀從站的6個字VW10-VW20到主站VW0-VW10

從站起始地址是VW10，對應40001地址

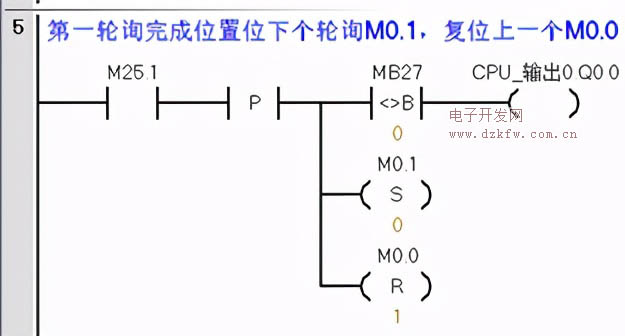

完成后置位下一指令復位上通信標志



讀一個字

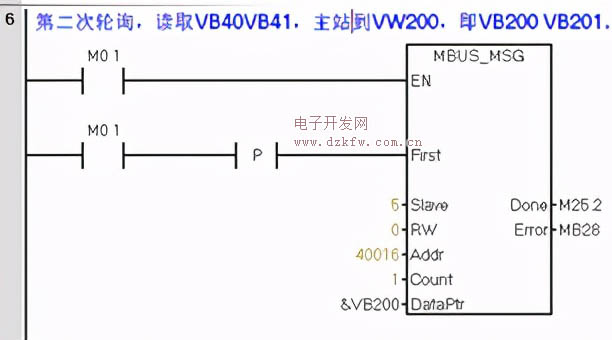

40016地址對應VW40，讀到VW200

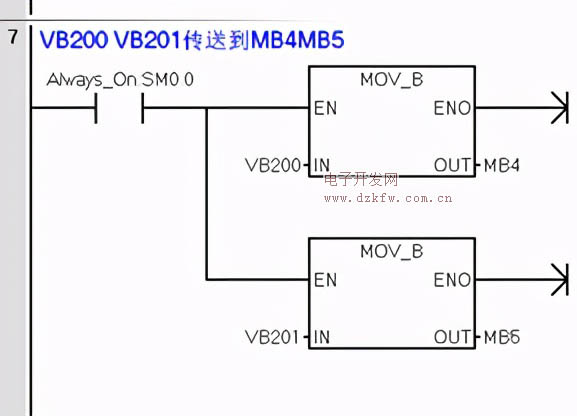

讀完傳到MW4，完成M區傳送

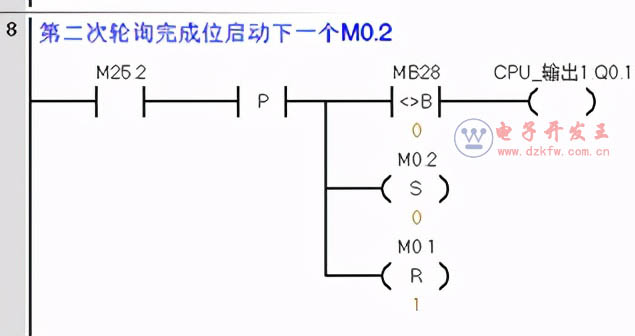

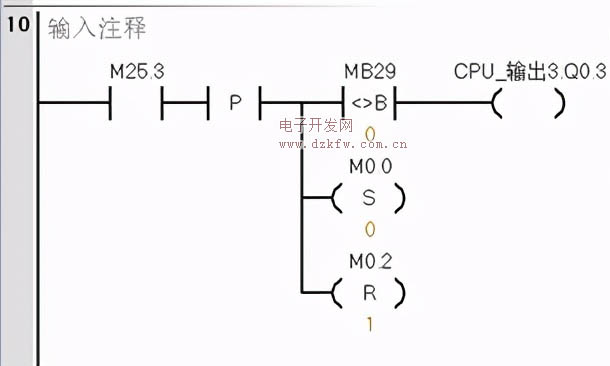

再輪詢下一個

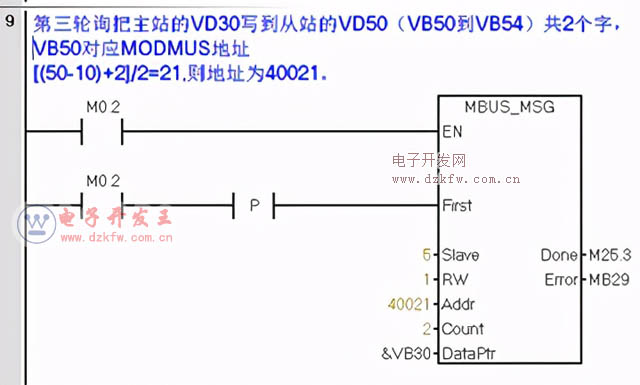

寫一個字VD30到從站VD50



又返回第一輪詢
