01H-讀線圈狀態

1）描述：讀從機線圈寄存器，位操作，可讀單個或者多個；
2）發送指令：

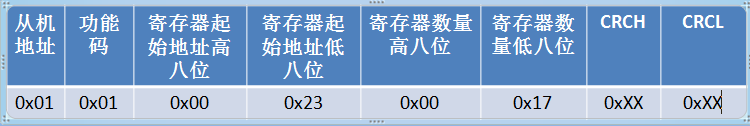

假設從機地址位0x01，寄存器開始地址0x0023，寄存器結束抵制0x0038，總共讀取21個線圈。協議圖如下：

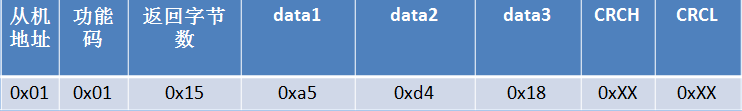

3）響應：
返回?cái)?shù)據的每一位對應線圈狀態，1-ON，0-OFF,如下圖；

上表中data1表示0x0023-0x002a的線圈狀態，data1的最低位代表最低地址的線圈狀態，可以理解為小端模式；

data2表示地址0x002b-0x0033的線圈狀態，如下表：

data3表示地址0x0034-0x0038的線圈狀態，不夠8位，字節高位填充為0，如下表：

02H-讀離散輸入狀態

1)：讀離散輸入寄存器，位操作，可讀單個或多個，協議類似功能碼0X01協議，此處省；

03H-讀保持寄存器

1)描述：讀保持寄存器，字節指令操作，可讀單個或者多個；

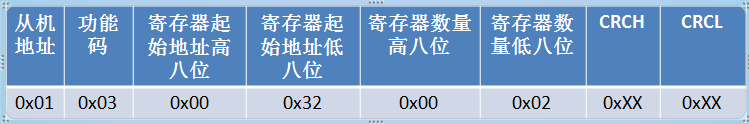

2)發送指令：
從機地址0x01，保持寄存器起始地址0x0032，讀2個保持寄存器

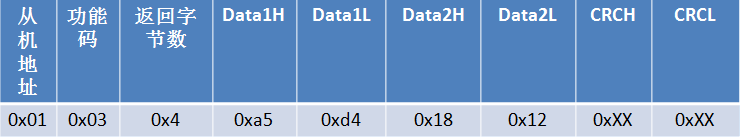

3)響應：

數據存儲順序

04H-讀輸入寄存器

1)描述：讀輸入寄存器，字節指令操作，可讀單個或者多個；
2)發送指令：同03H；
3)響應：同03H；

05H-寫單個線圈

1)描述：寫單個線圈，位操作，只能寫一個，寫0xff00表示設置線圈狀態為ON，寫0x0000表示設置線圈狀態為OFF
2)發送指令：

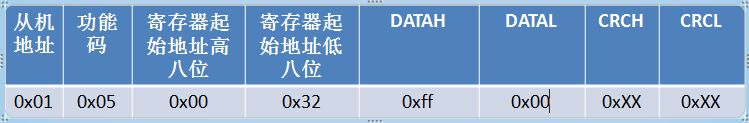

設置0x0032線圈為ON；

3)響應：
同發送指令；

06H-寫單個保持寄存器

1)描述：寫單個保持寄存器，字節指令操作，只能寫一個；
2)發送指令：

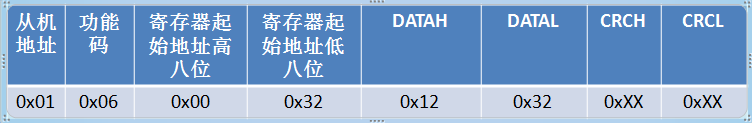

寫0x0032保持寄存器為0x1232;

3)響應：同發送指令；

0FH-寫多個線圈

1)描述：寫多個線圈寄存器。若數據區的某位值為“1”表示被請求的相應線圈狀態為ON，若某位值為“0”，則為狀態為OFF。
2)發送指令：

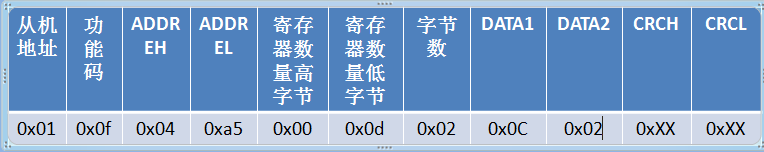

線圈地址為0x04a5，寫12個線圈，

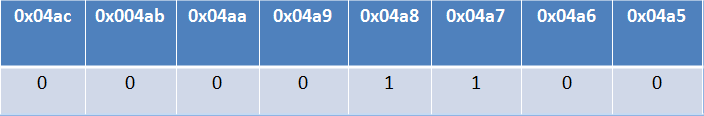

上圖中DATA1為0x0c，表示：

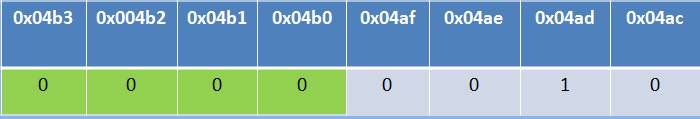

DATA2為0x02，不夠8位，字節高位填充0：

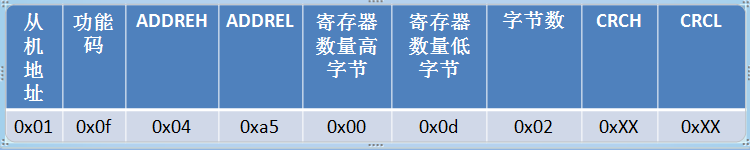

3)響應：

10H-寫多個保持寄存器

1)描述：寫多個保持寄存器，字節指令操作，可寫多個；
2)發送指令：

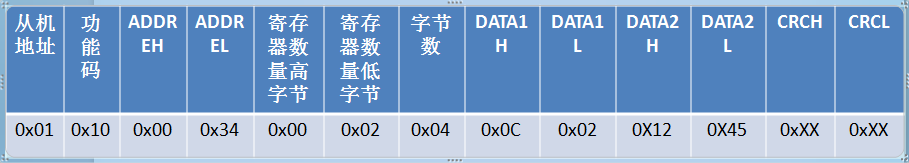

保持寄存器起始地址為0x0034,寫2個寄存器4個字節的數據；

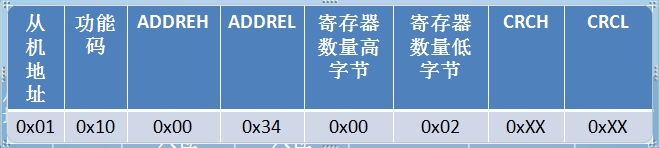

3)響應：
