學習工控的小伙伴有時在學習定時器指令時，常常不知不同定時器如何發揮它本身在程序中的作用，這里我們以西門子S7-200SMART PLC中TON和TOF定時器為例，簡單設計一下設備中對于電機延遲啟動并延遲停止控制的案例，讓大家對定時器指令有一個更深入層次的了解。

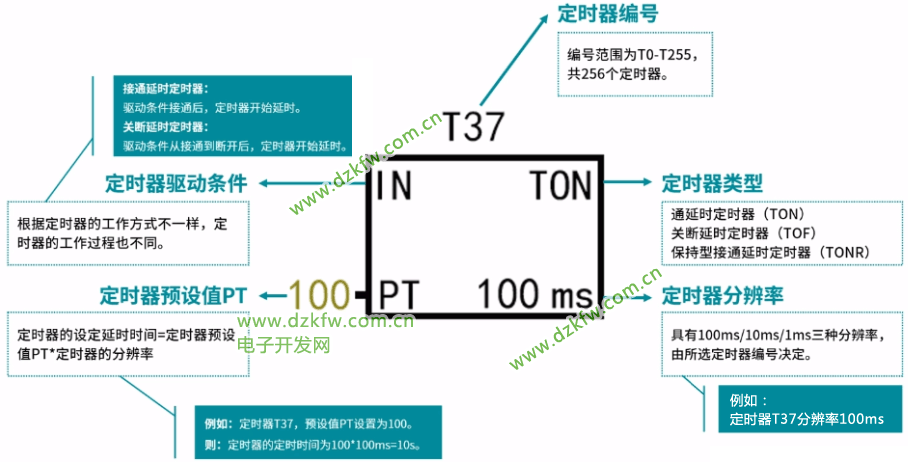

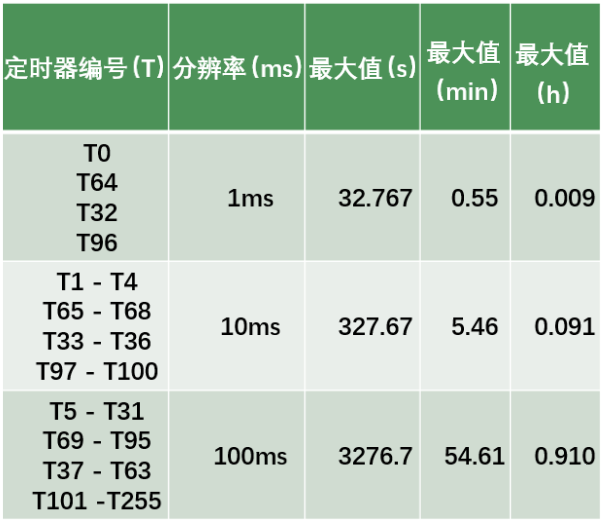

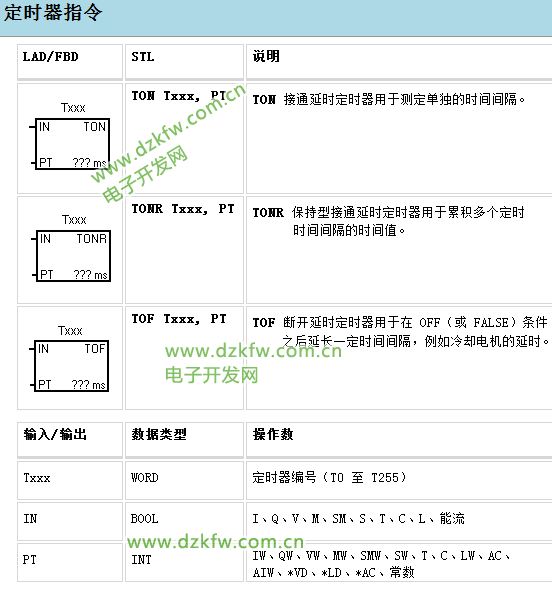

一、TON和TOF定時器指令說明

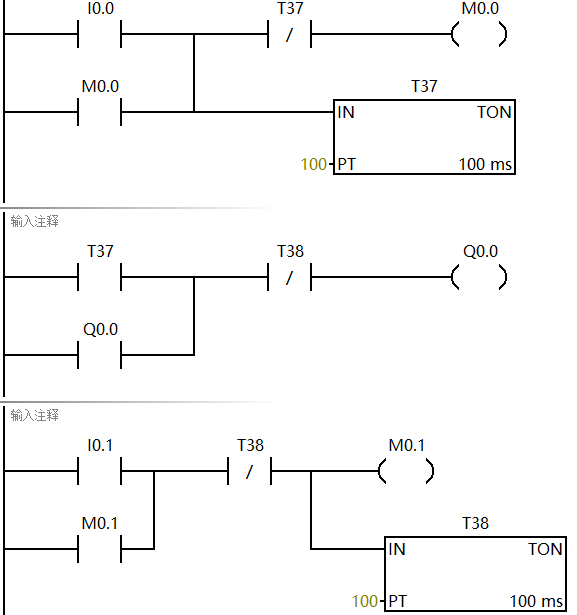

二、控制要求（TON為例）

（1）按下啟動按鈕計時10s后啟動設備運行（運行后需斷開定時使能）

（2）按下停止按鈕計時10s后斷開設備運行（斷開后需斷開定時使能）

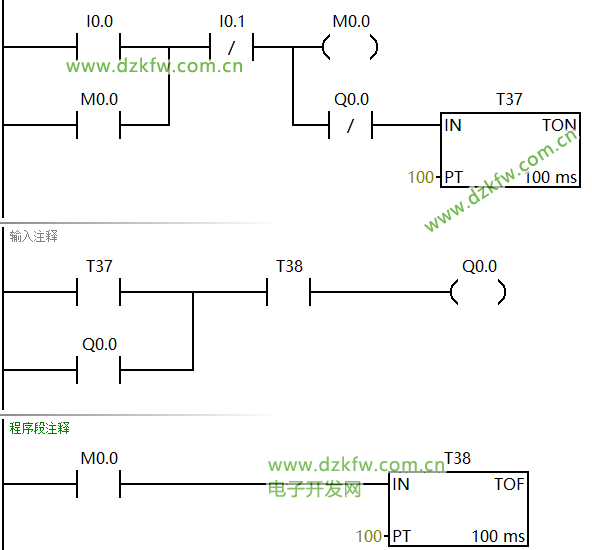

四、控制要求（TON/TOF配合為例）

（1）按下啟動按鈕計時10s后啟動設備運行（運行后需斷開定時使能）

（2）按下停止按鈕計時10s后斷開設備運行（斷開后需斷開定時使能）

分析：通過啟動保持和停止保持對定時器使能并啟動電機和停止電機，TOF定時器接通時對應觸點會動作，常開變常閉，常閉變常開，當接通條件斷開后，定時器開始計時，時間到變恢復觸點原始狀態。

以上即為電機延遲啟，延遲停兩種實現方式
