在PLC中一般的定時器時間都是以100ms,10ms或者1ms為計時單位，也就是定時器計數值與計時單位的乘積就是定時器的當前時間。以100ms計時單位為例，當某個定時器Txx的當前值為300時，說明定時器的計時時間為300*100ms=30秒。而在PLC中，定時器當前值的一般都是以16位有符號整型數據存儲在寄存器中，如在S7-200SMART系列PLC中，定時器的當前值就是這樣存儲的，且支持對定時器進行字尋址。（有關定時器指令可以參考：6.實物演示不同的定時器指令在200SMART定時器設置與使用）因此，以100ms為計時單位的定時器的計時范圍為0到3276.7秒，也就最大計時值只能是3276.7秒，不到一個小時，而10ms與1ms的計時器的最大計時范圍就更小了。

但是，在實際應用中，我們通常需要對設備的運行時間進行統計，這個時間是很長很長的，單位更是以小時計甚至以天計，那么我們?nèi)绾螌?shí)現呢。現在以S7-200SMART為例，舉例說明。

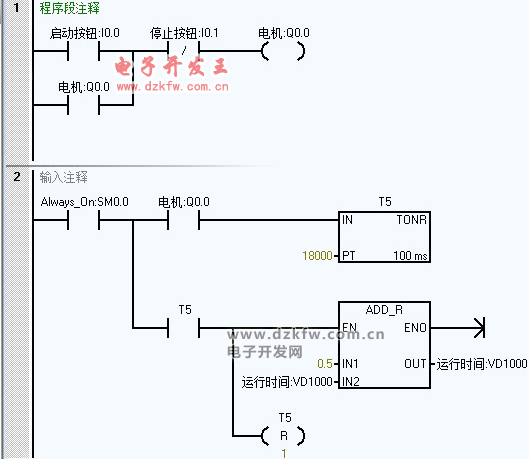

基本思路就是：當設備啟動運行的同時（比如電機M1啟動代表設備運行），啟動定時器，每隔半小時也就是1800秒，在運行時間上加上0.5小時，運行時間可以保存在V存儲區的保持寄存器中。定時器就選用保持型定時器，設備停止運行，定時器不計時，運行時在原來的計時值上繼續開始計時。梯形圖實例如下：如何用PLC的保持型定時器指令進行設備運行時間統計

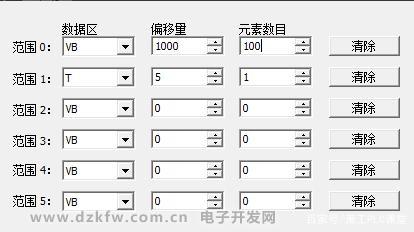

計時器T5與VD1000應組態為可保持寄存器，在系統塊中打開組態窗口進行組態。


當然這個程序統計的時間只能以半小時為一個計時單位，每半小時才能更新一次，如果想要1分鐘更新一次統計時間應該怎么辦，感興趣的可以自己動手去試一試。
