簡單案例二

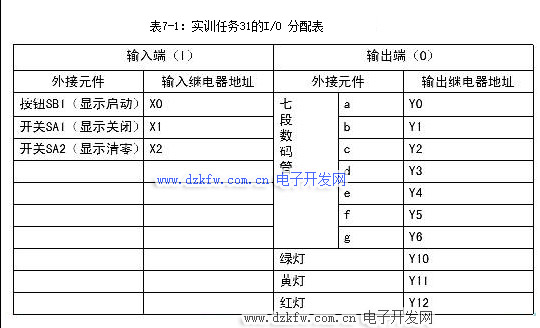

內容與要求：

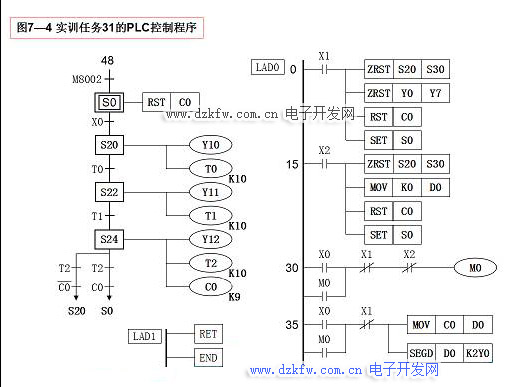

啟動后，綠燈、黃燈、紅燈順序輪流發光1s，連續反復9次后熄滅。要求：

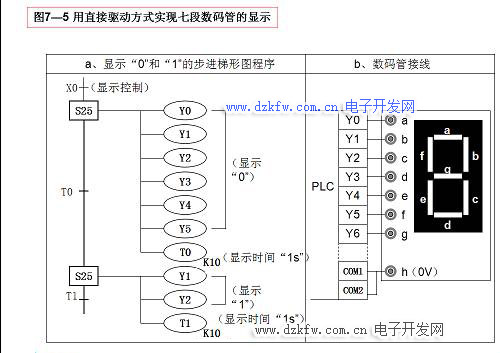

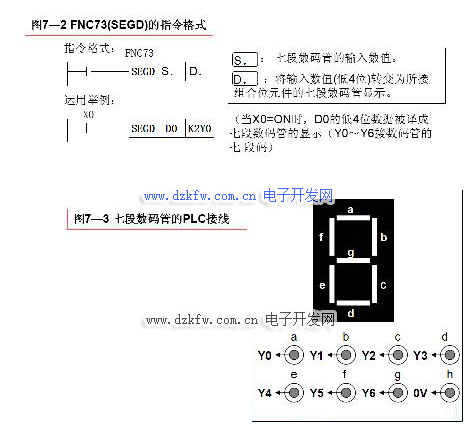

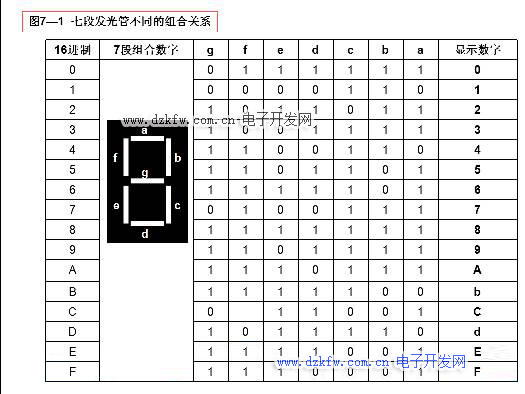

    ⑴用七段數碼管實時顯示“綠燈、黃燈、紅燈順序輪流發光”的次數。

    ⑵用按鈕SB1作顯示的起動控制。

    ⑶用開關SA1作顯示的關閉控制。

⑷用開關SA2作“0”顯示控制。

⑸當開關SA1和SA2閉合時，各燈熄滅，只有開關SA1和SA2斷開時才能起動燈的發光運行。

簡單案例二

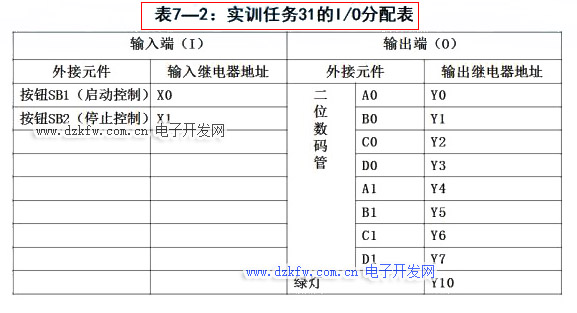

控制要求：

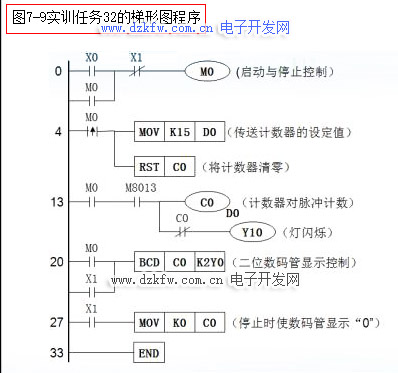

啟動后，綠燈以每秒1次的頻率閃爍，閃爍15次后熄滅。要求：

    ⑴用2位數碼管實時顯示綠燈閃爍的次數。

⑵用按鈕SB1作燈閃爍起動控制，用按鈕SB2作燈熄滅控制，當燈熄滅后數碼管顯示為“0”。
