1. 設計任務與要求

用 PLC 對步進電機進行控制。實現調速、正反轉換向。

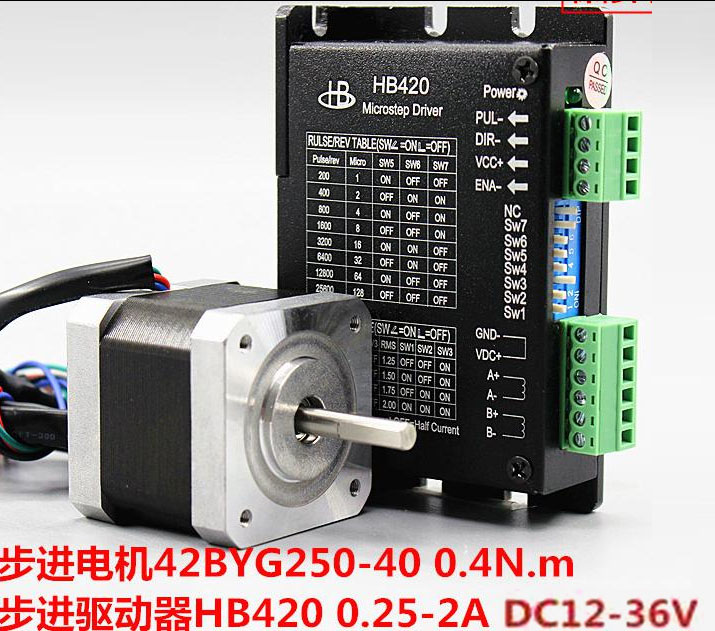

2. 實驗設備

3. 實驗原理

硬件：
控制步進脈沖信號，可實現變速；
控制方向控制信號，可實現正反轉。

軟件：
PLC 中 PLSY 指令的使用

關于這部分網上已有不少資料，建議自行百度搞懂原理

4. 控制方案

PLC開機→5s后電機開始以1200Hz（中速）的脈沖頻率正轉→經過5s后，以1200Hz的脈沖頻率反轉→經過5s后，以1800Hz（加速2檔）的脈沖頻率轉→經過3s后，以2400Hz（加速1檔）的脈沖頻率轉→經過3s后，以600Hz（慢速2檔）的脈沖頻率轉→經過3s后，以200Hz（慢速1檔）的脈沖頻率轉→經過3s后，電機停止轉動

5. 硬件連接

電機驅動 VDC- —— PLC GND
電機驅動 VDC+ —— 電機驅動 VCC+
電機驅動 A+ —— 電機 紅線
電機驅動 A- —— 電機 藍線
電機驅動 B+ —— 電機 綠線
電機驅動 B- —— 電機 黑線
電機驅動 PLS- —— PLC Y0
電機驅動 DIR- —— PLC Y1
電機驅動 VCC+ —— PLC 24V

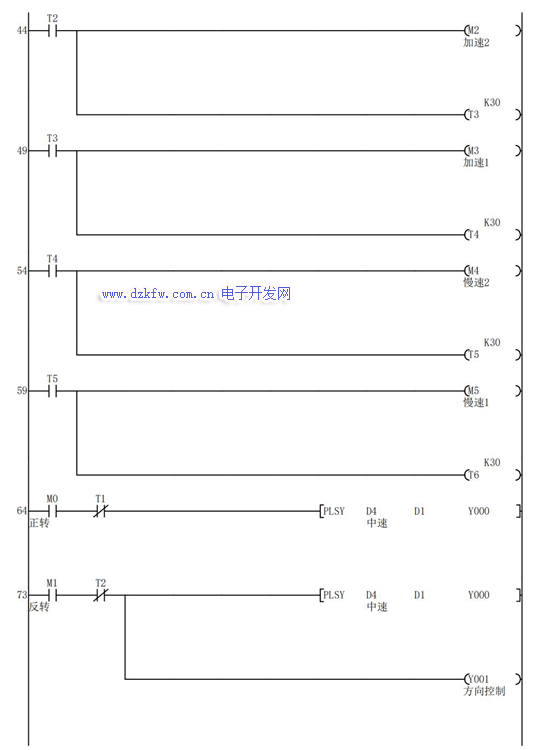

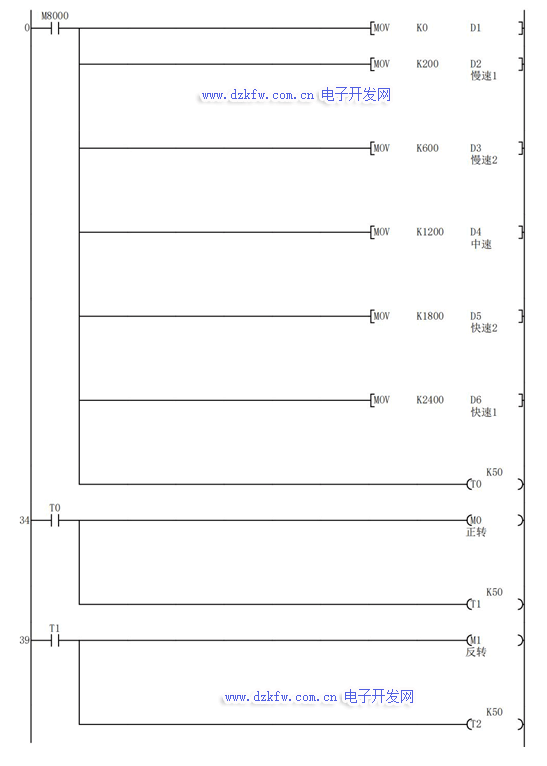

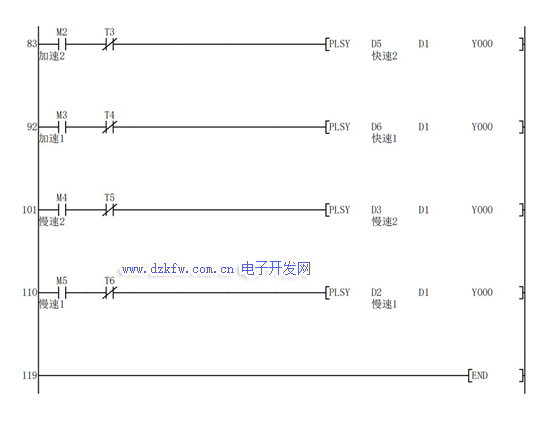

6. 梯形圖

7. 補充說明

• PLC與步進驅動器之間應串聯一只2KΩ電阻

PLC不能直接與步進驅動器相連接，因為步進驅動器的控制信號是+5V，而三菱 PLC 的輸出信號通常是+24V，電壓不匹配的。解決方法就是在PLC與步進驅動器之間串聯一只2KΩ電阻，起分壓作用。

• PLSY 指令第2個參數S2.（輸出脈沖個數）設為0
  S2. 設為0，表示輸出無窮多脈沖，則執行該指令時，電機會一直轉

• 調速時注意脈沖頻率范圍
  根據實際電機的參數，設置PLSY 指令第1個參數S1.（輸出脈沖頻率）
