用I0.0控制接在Q0.0～Q0.7上的8個彩燈循環移位，從左到右以0.5s的速度依次點亮，保持任意時刻只有一個指示燈亮，到達zui右端后，再?gòu)淖蟮接乙来吸c(diǎn)亮。

分析：8個彩燈循環移位控制，可以用字節的循環移位指令。根據控制要求，首先應置彩燈的初始狀態為QB0=1，即左邊*盞燈亮；接著燈從左到右以0.5s的速度依次點亮，即要求字節QB0中的“1”用循環左移位指令每0.5s移動一位，因此須在ROL-B指令的EN端接一個0.5s的移位脈沖（可用定時器指令實現）。梯形圖程序和語句表程序如圖1所示。

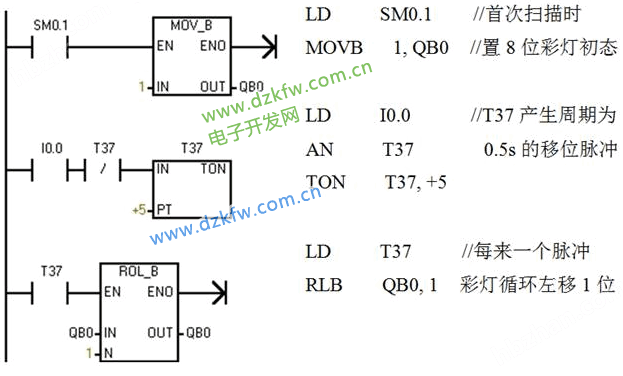

西門子S7 PLC用I0.0控制接在Q0.0～Q0.7上的8個彩燈循環移位梯形圖
