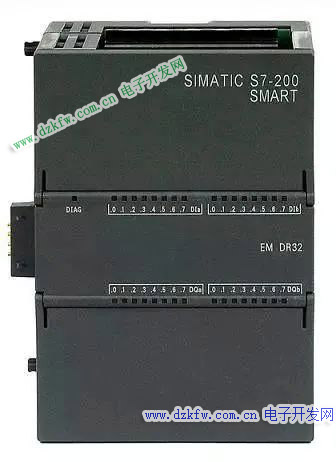

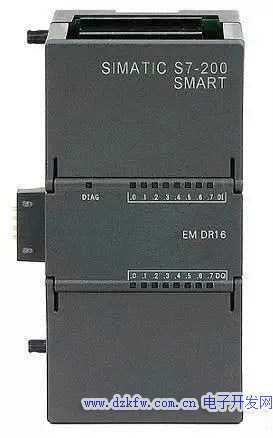

1、模塊介紹

S7-200 SMART PLC的模塊與其他系列一樣主要分為以下幾大類：

◆數字量輸入模塊

◆數字量輸出模塊

◆數字量輸入輸出混合模塊

◆模擬量輸入模塊

◆模擬量輸出模塊

◆模擬量輸入輸出混合模塊

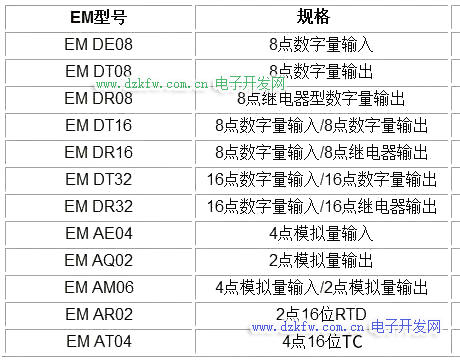

主要模塊型號以及規格如下圖

2、數字量I/O模塊接線

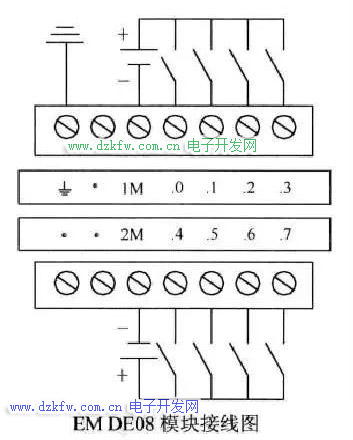

數字量輸入輸出模塊接線如CPU模塊接線沒有多大差別，注意事項也都差不多。數字量輸入接線圖如下所示

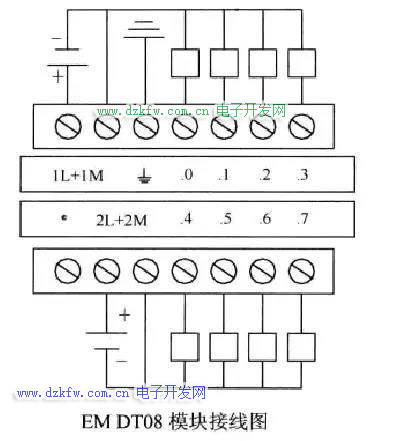

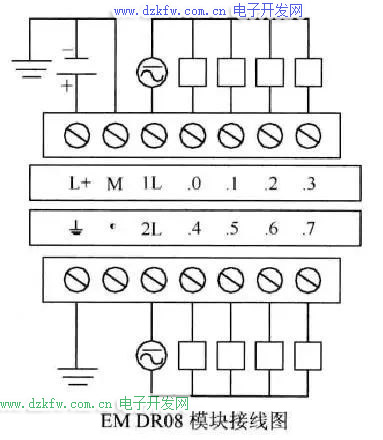

數字量輸出接線圖

由上圖可以看出數字量輸出模塊，有晶體管和繼電器輸出兩種，晶體管輸出與CPU模塊一樣也只能為PNP型輸出。繼電器型輸出在【1L】和【2L】上既可以是直流電也可以是交流電，但是都需要外接DC24V電源為其供電，接線端子為【L+】【M】。

3、模擬量I/O模塊接線

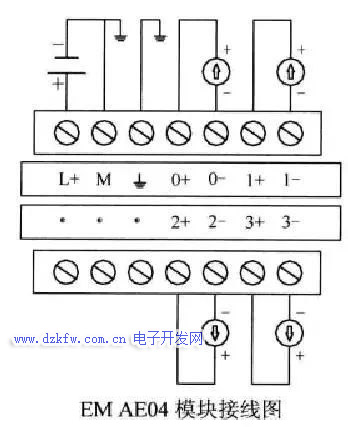

S7-200 SMART 模擬量輸入模塊可以輸入電壓、電流、RTD熱電阻、TC熱電偶。下圖為模擬量輸入模塊EM  AE04的接線圖

使用時應注意一下幾點

◆通道0和通道1不能同時測量電壓和電流信號，只能二選一。通道2和3也是如此。

◆可測量的信號有：±10V、±5V、±2.5V、0--20mA。

◆滿量程數據格式：-27648~+27648，不同于S7-200的-32000~+32000，與S7-300/400一樣。

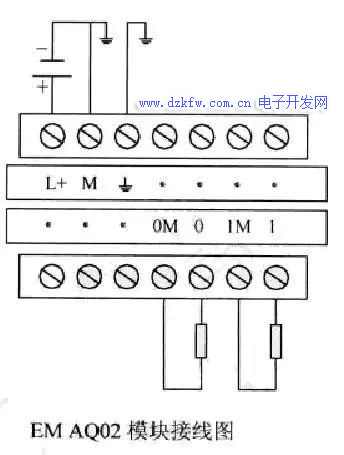

模擬量輸出模塊

模擬量輸出模塊需要注意的事項

◆兩個模擬量通道可以輸出電壓和電流信號，可根據實際需求選擇。

◆可測量的信號有：±10V和0--20mA。

◆滿量程數據格式：-27648~+27648，不同于S7-200的-32000~+32000，與S7-300/400一樣。

至于模擬量的混合模塊接線和以上類似，就不再贅述了。

模擬量模塊在使用過程中有以下幾點需要注意的：

①模擬量模塊有專用的插針與CPU鏈接，并通過此鏈接向模塊提供DC5V電源，此外還必須外接DC24V電源。

②模擬量輸入電壓電流的選擇，以及量程的選擇都是通過組態軟件進行。不需要像S7-200那樣通過DIP開關進行。

③模擬量轉換為數字量進行處理的時候，是轉換為有符號的整數。

④模擬量輸入模塊接線時應當：傳感器電纜盡可能短，使用雙絞屏蔽線，靠近信號源的屏蔽線的屏蔽層單端接地。

⑤電壓信號的傳輸距離比較短，盡量使用電流信號。可在柜體內使用電壓信號。

⑥模擬量輸入信號電源和信號線必須接地，否則會產生共模電壓，影響輸入值。

模擬量接線注意事項比較多，這就要求現場施工及配盤時要仔細認真。模擬量的使用與通信一樣記住一句話“你糊弄它，它糊弄你”。

4、RTD熱電阻模塊接線

RTD傳感器主要有Pt、Cu、Ni，每個大類又分為很多小類，用于采集溫度信號。RTD阻模塊主要將采集到的溫度信號轉換成數字信號。

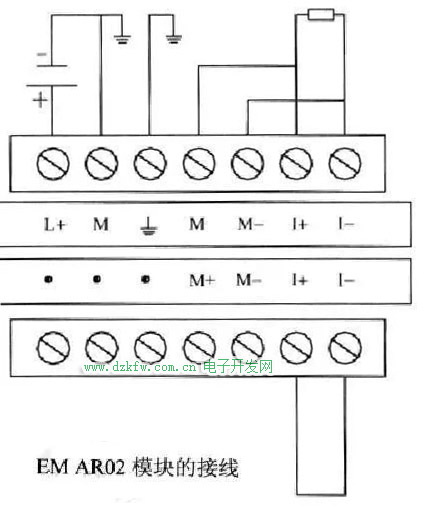

RTD傳感器有四線式、三線式、兩線式三種類型。四線式測量精度最高，兩線式測量精度最低，三線式的使用最多。模塊接線如下

【I+】【I-】端子是電流源，向傳感器供電。

【M+】【M-】是測量信號端子

現在分別介紹每種傳感器的接線方式

四線式

從上圖可以看出四線式，只需要將傳感器一端的兩根線與【M+】【I+】相連，另一端的兩根線與【M-】【I-】相連。

三線式

將傳感器一端的兩根線與【M-】【I-】相連，而傳感器另一端的一根線與【I+】相連，然后把【M+】【I+】短接即可。

二線式

兩線式傳感器只需把兩端線分別與【I-】【I+】相連，然后把【M+】【I+】短接，【M-】【I-】短接。
