主程序:

LD SM0.1

CALL SBR_0

LD SM0.0

CALL SBR_1

子程序SBR_0

//定于采樣次數（次數×采樣時間＝平均值輸出時間）

LD SM0.0

MOVW +10, VW0

//采樣值存儲器清零

LD SM0.0

FILL +0, VW2, 11

//這些都是對應的地址清零

LD SM0.0

MOVD +0, VD200

MOVD +0, VD204

MOVD +0, VD208

MOVD +0, VD212

MOVD +0, VD216

MOVD +0, VD308

MOVD +0, VD224

子程序SBR_1

//調出模擬信號

LD SM0.0

MOVW AIW0, VW200

//定義采樣時間

LD SM0.0

AN T37

TON T37, 1

//將模擬量值存入表格

LD T37

ATT VW200, VW0

//將值轉化為實數

LD SM0.0

ITD VW200, VD204

DTR VD204, VD208

MOVW VW2, VW300

//求采樣和

LD T37

+R VD208, VD212

//采樣次數到，求平均值，采樣和減去采樣第一次值

LDW> VW300, +9

ITD VW300, VD216

DTR VD216, VD220

MOVR VD212, VD224

/R VD220, VD224

FIFO VW0, VW306

ITD VW306, VD308

DTR VD308, VD312

-R VD312, VD212

//轉換為整數輸出

LD SM0.0

ROUND VD224, VD228

DTI VD228, VW232

程序下載

西門子plc模擬量求平均值

www.tuo13886.net.cn/Article/UploadFiles/202308/2023080818384097.zip

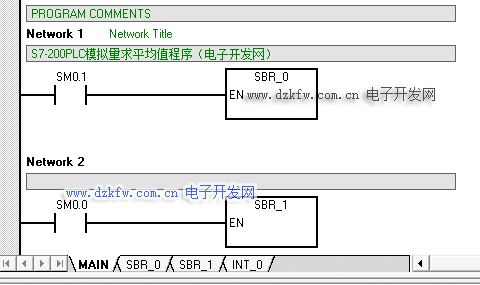

主程序:

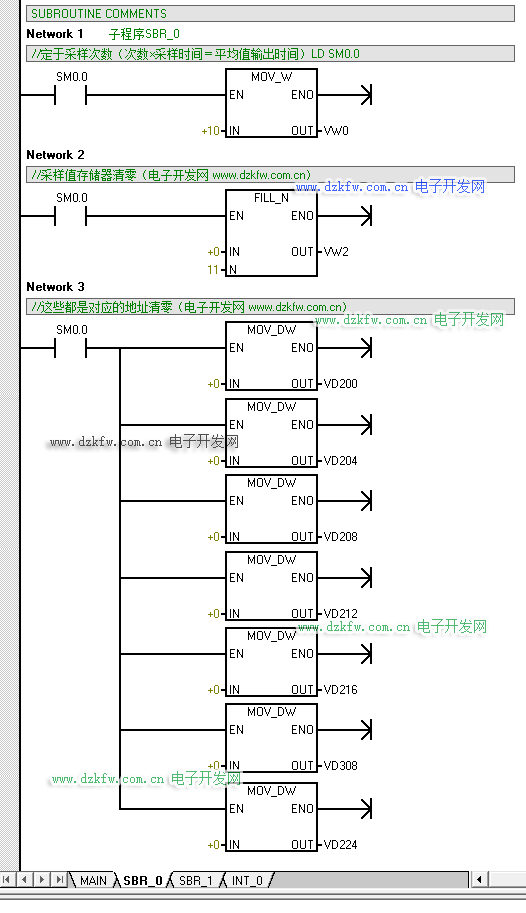

子程序SBR_0  :

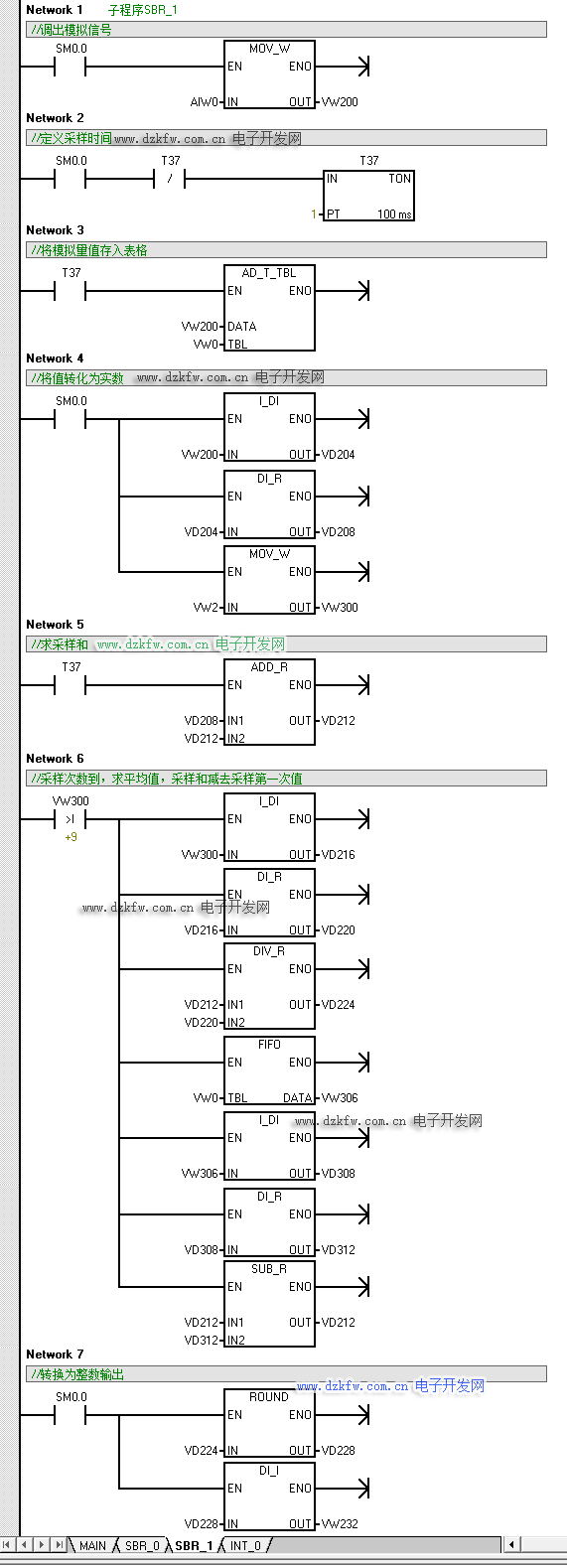

子程序SBR_1  :
