采用STEP7-Micro/win編程軟件編寫PLC程序，實現S7-200PLC模擬電壓的采集，并將采集到的電壓值（數字量形式）放入寄存器VW100中。

 1、PLC梯形圖

為了保證S7-200PLC能夠正常與PLC進行模擬量輸入通信，需要在PLC中運行一段程序。采用以下2種設計思路。

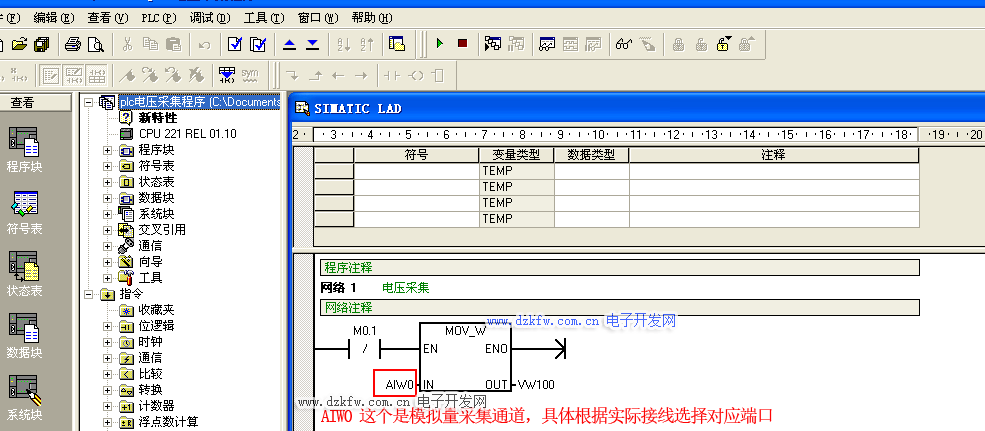

　　思路1：將采集到的電壓數字量值（0~32000，在寄存器AIW0中）發送給寄存器VW100。上位機程序讀取PLC寄存器VW100中的數字量值，然后根據電壓與數字量值的對應關系（0~5v對應0~3200）計算出電壓的實際值。PLC程序如圖1所示。

 圖1

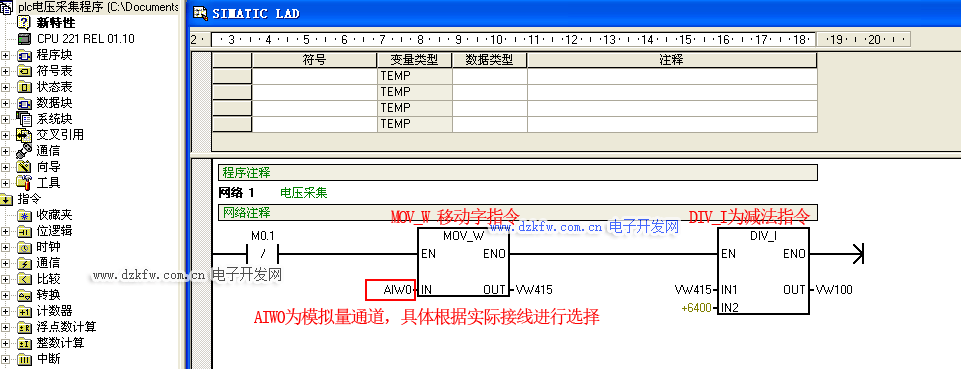

　　思路2：將采集到的電壓數字量值（0~32000，在寄存器AIW0中）發送給寄存器VW415，該數字量值除以6400就是采集到的電壓值（0~5v對應0~32000），再送給寄存器VW100。上位機程序讀取PLC寄存器VW100中的值就是電壓實際值。PLC程序如圖2 所示。

 圖2
