西門子S7-200 SMART移位指令應用案例分析_循環_反轉_頻率  SHRB指令和SHL_B指令用法

作者:佚名    文章來源:本站原創    點擊數:1420    更新時間:2024/1/11

前面給大家介紹了移位寄存器指令和移位指令的功能,今天給大家介紹指令的具體應用。

Q0.0-Q0.7八盞燈移位循環轉動

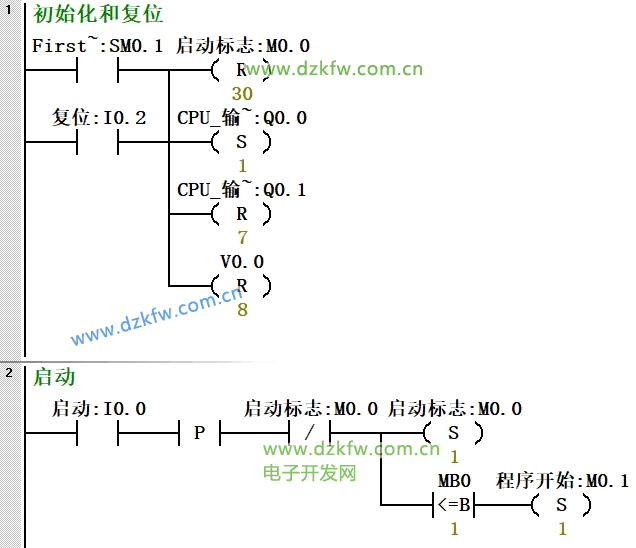

要求:上電點亮Q0.0,按下啟動I0.0,開始啟動旋轉,左移為正轉,右移為反轉,按下I0.1暫停,再次按下I0.0繼續旋轉,按下I0.2復位到最初狀態。

轉動方式如下:頻率為移位一次的間隔時間

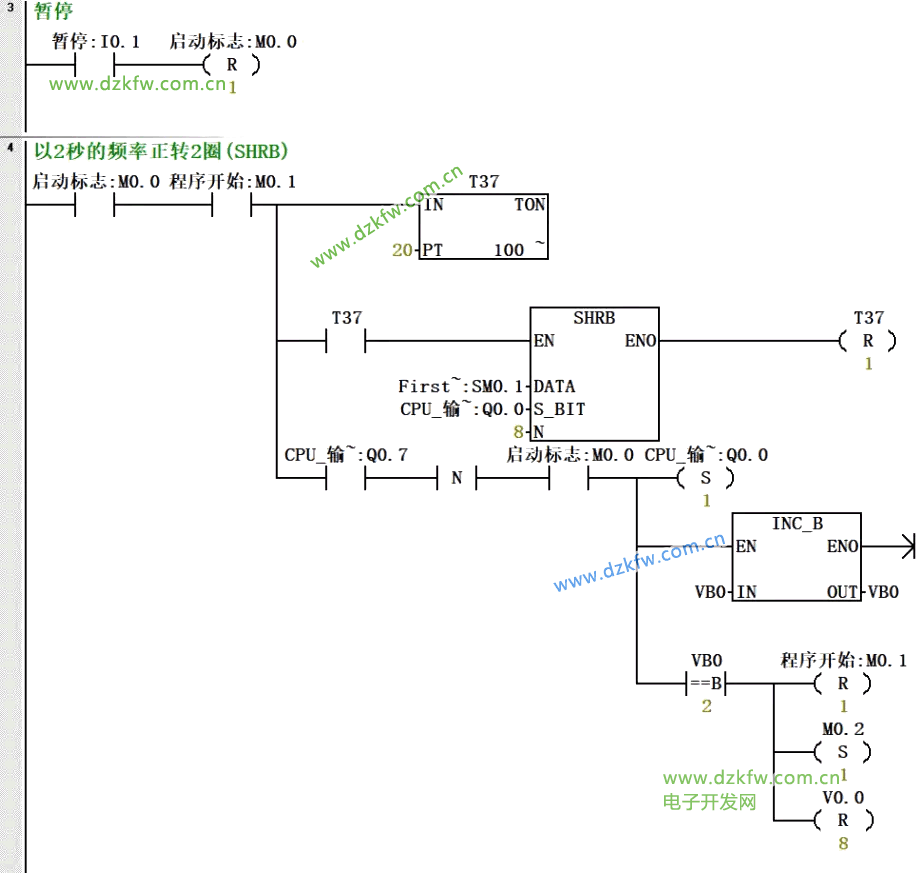

1、先以2秒的頻率正轉2圈(SHRB)。

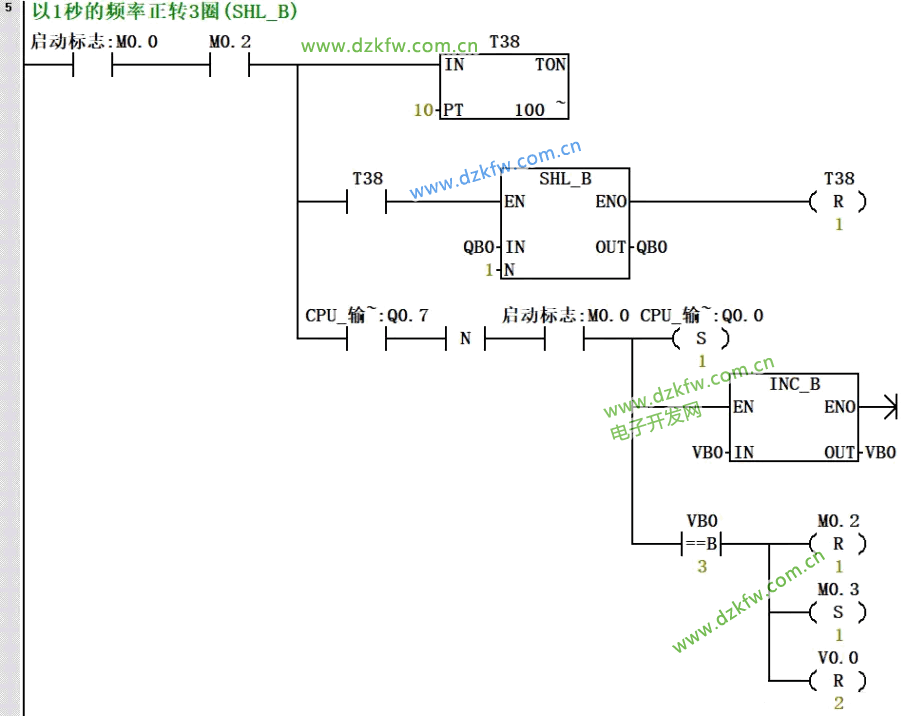

2、再以1秒的頻率正轉3圈(SHL_B)。

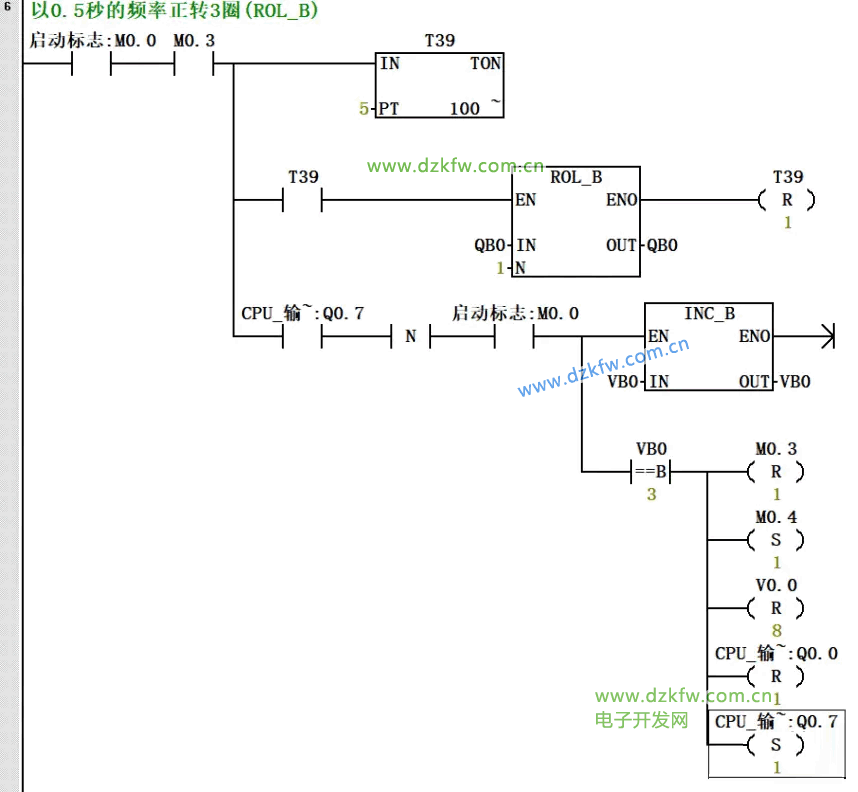

3、接著以0.5秒的頻率正轉3圈(ROL_B)。

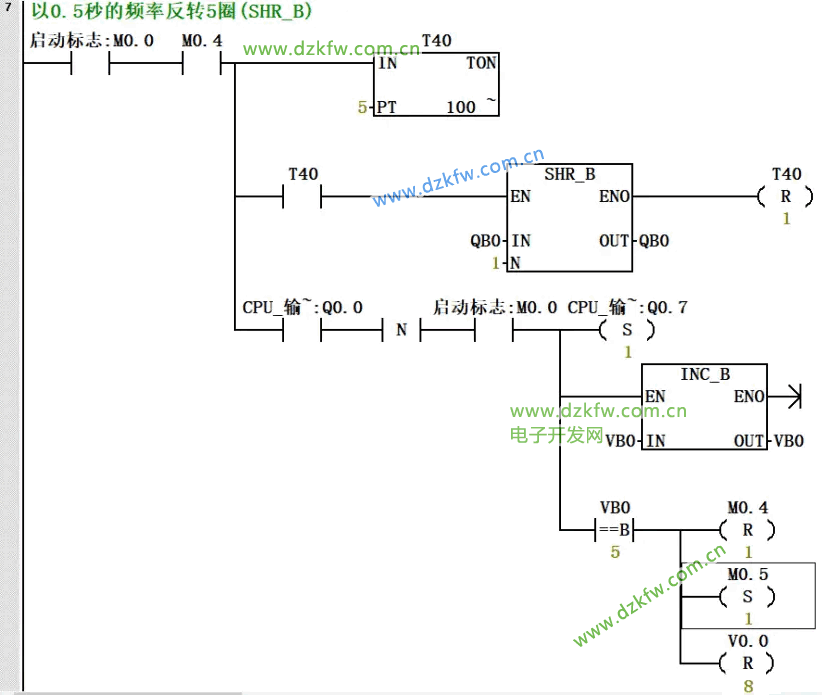

4、接著以0.5秒的頻率反轉5圈(SHR_B)。

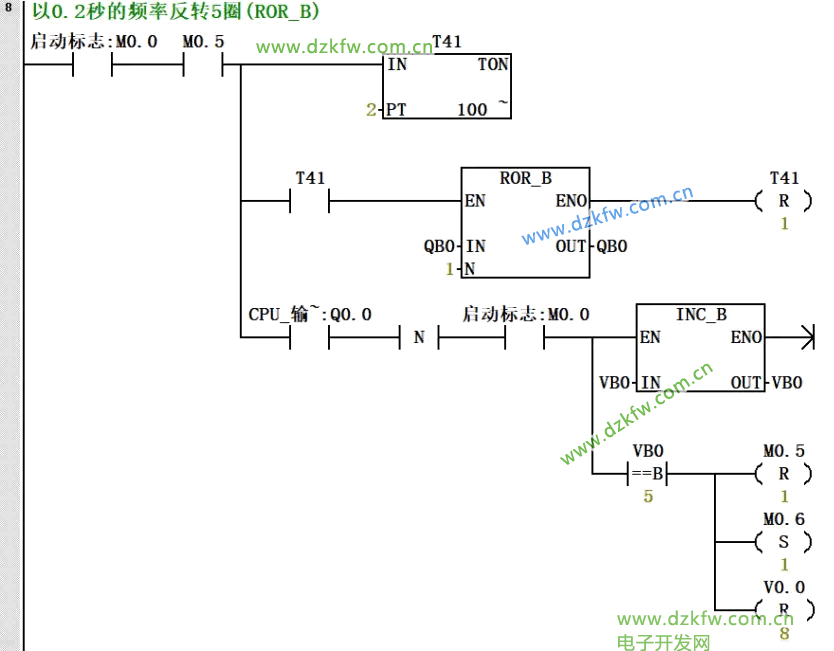

5、接著以0.2秒的頻率反轉5圈(ROR_B)。

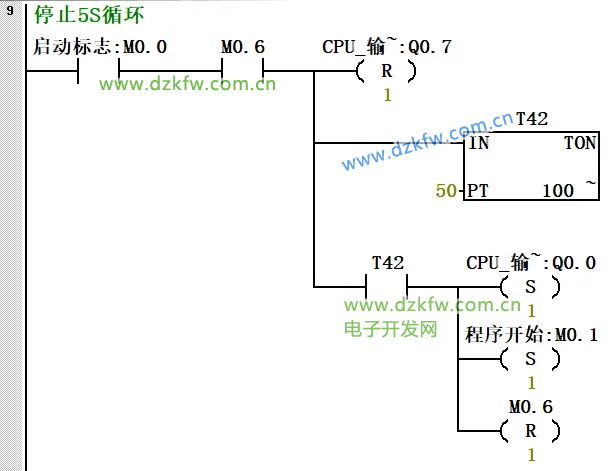

6、停止5秒,循環上述動作。

(使用了SHRB指令和INC_B指令、SHL_B指令),程序如下:















總結:

(1)西門子PLC下降沿指令不是獨立的,取的是左側所有條件的下降沿。

(2)正轉時,Q0.7的下降沿到來即轉完一圈,計數;反轉時,Q0.0的下降沿到來即轉完一圈,計數。
