在PLC編程時，經常會使用多個數據，在這些數據中找到想要的數據就變得非常困難了。就像我們在茫茫人海中要尋找那個“她”，該去哪尋找？那有沒有簡單的方法去實現這個復雜的任務呢？那這時候，我們就要考慮使用間接尋址的方式了，也就是我們通常所說的指針。話不多說我來一個示例吧！

西門子PLC的FOR   NEXT循環用法：

西門子PLC S7-200和200SMART 循環跳轉指令  FOR-NEXT循環,JMP和LBL
www.tuo13886.net.cn/Article/tixingtu/9023.html

西門子200SMART PLC關于FOR-NEXT指令使用技巧 循環指令梯形圖實例
www.tuo13886.net.cn/Article/tixingtu/8733.html

比如對下面這個序列進行從小到大排序：90 ， 21 ， 132 ， -58 ， 34

第一輪：1) 90 和 21比，90>21，則它們互換位置：21,90,132，-58,34

2) 90 和 132 比，90<132，則不用交換位置：21,90,132，-58,343）132 和 –58 比，132>–58，則它們互換位置：21,90，-58,132,34

4）132 和 34 比，132>34，則它們互換位置：21,90，-58,34,132

到此第一輪就比較完了。第一輪的結果是找到了序列中最大的那個數，并浮到了最右邊。比較時，每輪中第 n 次比較是新序列中第 n 個元素和第 n+1 個元素的比較（假如 n 從 1 開始）。

第二輪：

1) 21 和 90 比，21<90，則不用交換位置：21,90，-58,34,132
2) 90 和 –58 比，90>–58，則它們互換位置：21，-58,90,34,132

3) 90 和 34 比，90>34，則它們互換位置：21，-58,34,90,132

到此第二輪就比較完了。第二輪的結果是找到了序列中第二大的那個數，并浮到了最右邊第二個位置。

第三輪：

1) 21 和 –58 比，21>–58，則它們互換位置：-58,21,34,90,132

2) 21 和 34 比，21<34，則不用交換位置：-58,21,34,90,132到此第三輪就比較完了。第三輪的結果是找到了序列中第三大的那個數，并浮到了最右邊第三個位置。

第四輪：

1) –58 和 21 比，–58<21，則不用交換位置。
至此，整個序列排序完畢。從小到大的序列就是“–58 21 34 90 132”。從這個例子中還可以總結出，如果有 n 個數據，那么只需要比較 n–1 輪。而且除了第一輪之外，每輪都不用全部比較。因為經過前面輪次的比較，已經比較過的輪次已經找到該輪次中最大的數并浮到右邊了，所以右邊的數不用比較也知道是大的。

至此，整個順序的排列我們就做完了，這種排序方法我們稱為冒泡排序法。這種方法的原理是; 從左到右，相鄰元素進行比較。每次比較一輪，就會找到序列中最大的一個或最小的一個。這個數就會從序列的最右邊冒出來。
以從小到大排序為例，第一輪比較后，所有數中最大的那個數就會浮到最右邊；第二輪比較后，所有數中第二大的那個數就會浮到倒數第二個位置……就這樣一輪一輪地比較，最后實現從小到大排序。

接下來，我們就用程序表達出這種冒泡法的思維，其中五個數據進行四輪排序，需要使用一個FOR循環語句，而每一輪的排序需要進行不同次數的比較，所以也需要使用FOR循環語句。而這兩個FOR語句是嵌套關系。

現在往VW0,VW2,VW4,VW6,VW8這5個地址中存放5個數據90 ， 21 ， 132 ， -58 ， 34，然后進行從小到大是順序排列

子程序（SBR_0）

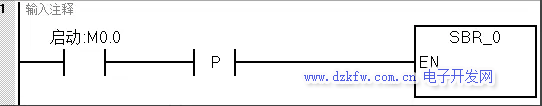

主程序（MAIN）



當主程序M0.0接通，子程序程序解讀：

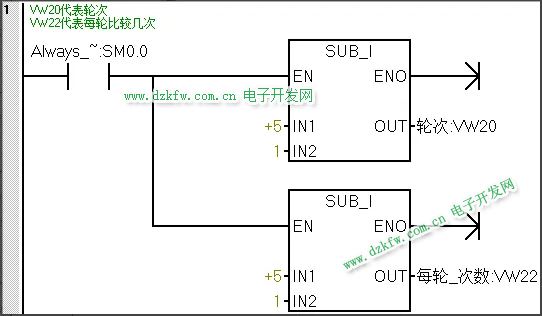

程序段1：

VW20為要循環的輪次，5個數據，4輪即可

VW22則為每輪需要比較的次數

程序段2：

使用外循環FOR，循環次數存儲在VW24中，循環的輪次次數為4（VW20）

程序段3：

創建指針VD100及查找第一個數據

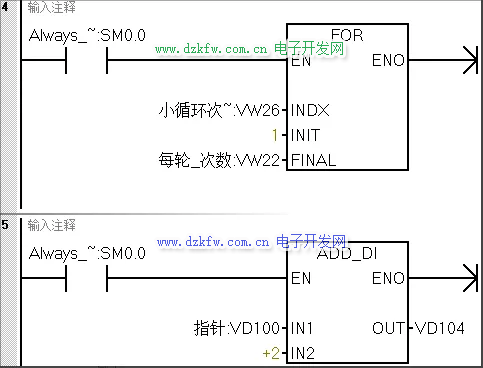

程序段4：

使用內循環FOR，循環次數為4。

程序段5：

指針VD100加2存入VD104，則VD104指向VB2的起始地址。

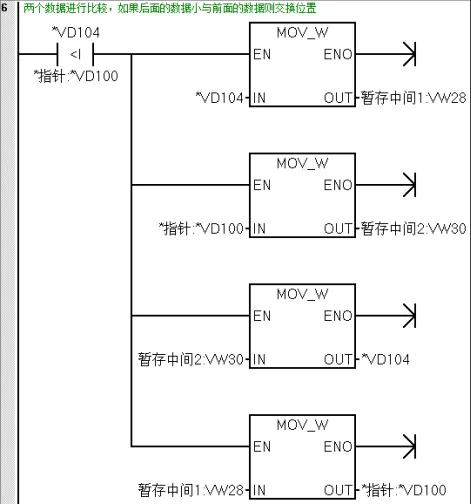

程序段6：

判斷*VD104（VW2）的數據與*VD100（VW0）的數據，當VW2的數據小與VW0的數據則交換位置。

所以此時的數據是21 ， 90 ， 132 ， -58 ， 34。

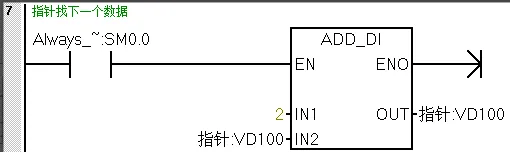

程序段7：

指針VD100加2，指針指向VB2為起始的地址。

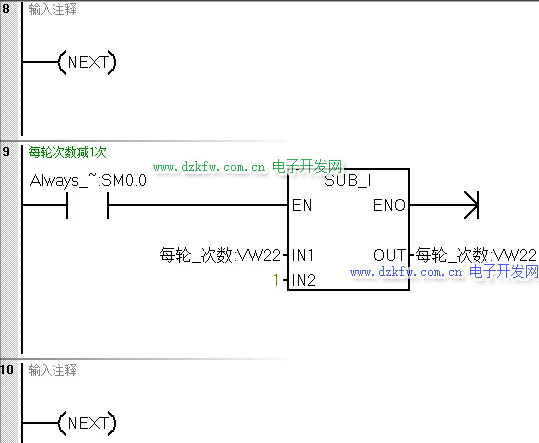

程序段9：

總的次數減1，VW22等于3

接下來，程序跳轉到程序段4，循環次數為3次，因為前兩個數據比較完了，進行后4個數據比較只需要比較3次。

程序段5中的VD100在上一個循環已經指向了VB2開始的地址，在這個循環是加上2則VD104的數據指向VB4開始的地址。程序段6中*VD104（VW4）的數據與*VD100（VW2）的數據進行比較得到依次再循環。

結束語：從左到右，相鄰元素進行比較。每次比較一輪，就會找到序列中最大的一個或最小的一個。這個數就會從序列的最右邊冒出來。整個程序的邏輯是把大的數據往后挪，挪完只后即可找到相對較大的數據。
