S7-200smart 恒溫PID控制_STEP7中PID設置溫度自動控制編程

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/2/16

S7-200smart 恒溫PID控制

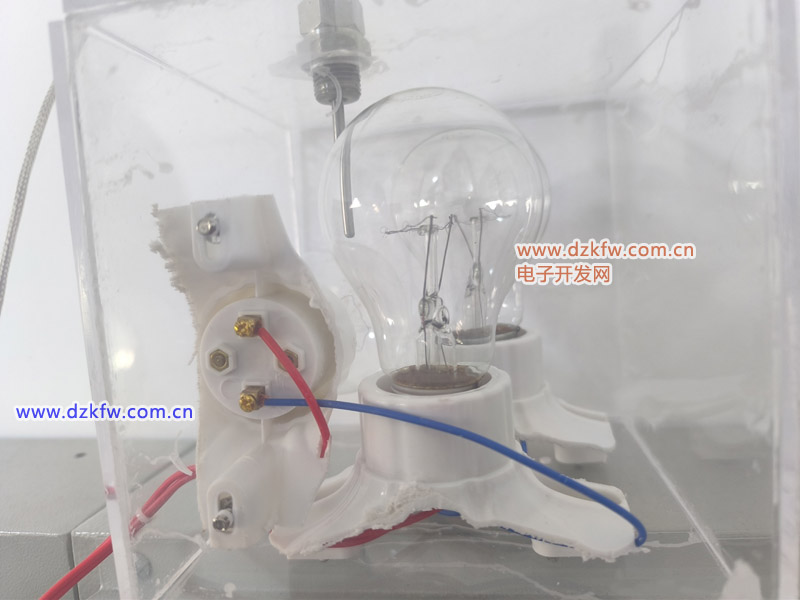

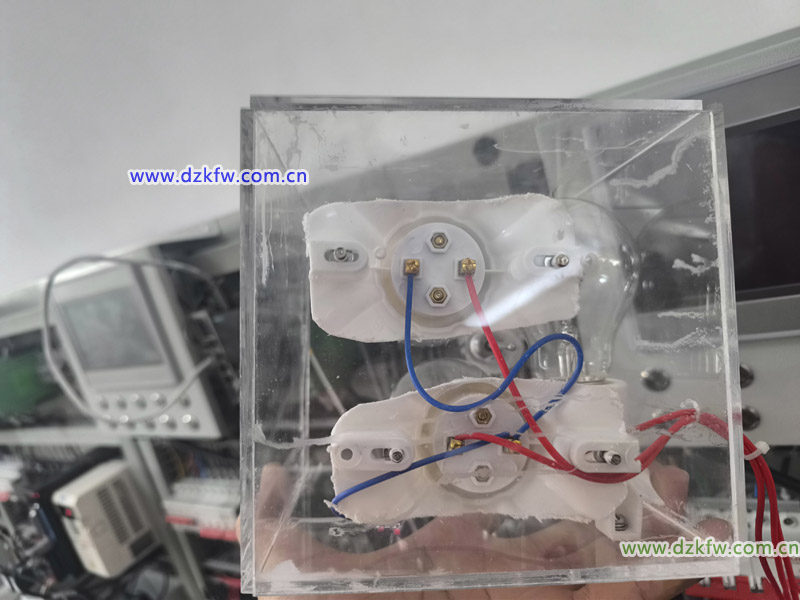

一、硬件介紹

PLC:CPU ST20

模擬量模塊:EM AM03

溫度傳感器:電壓0-10V 溫度范圍0-800

變頻器:正弦EM730

458通訊接線





二、實驗思路

通過變頻器赫茲來調節溫度

三、程序部分

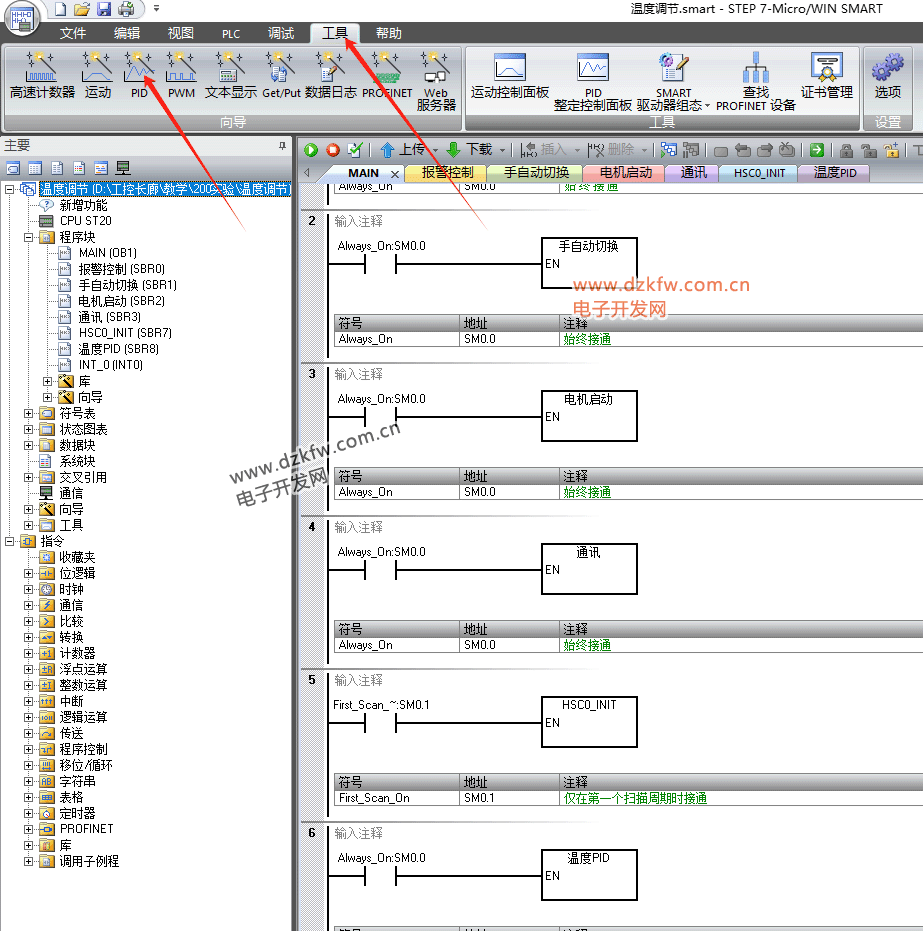

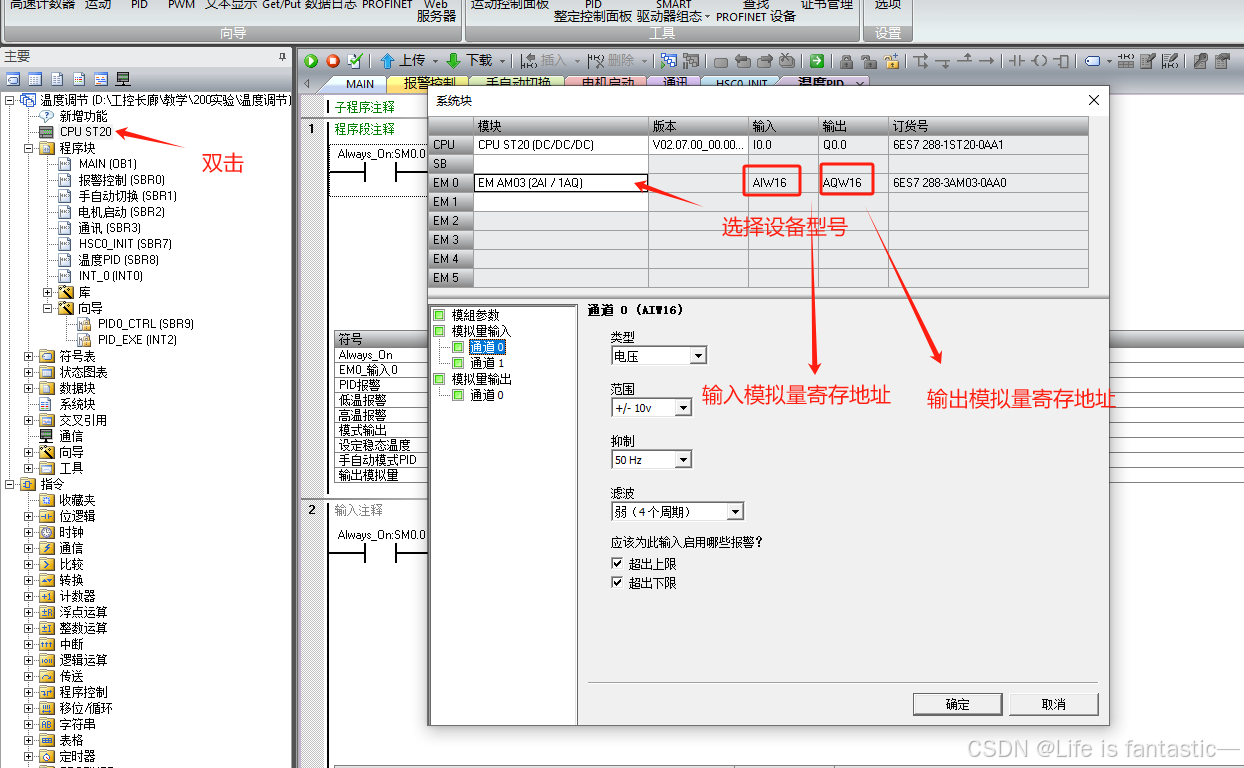

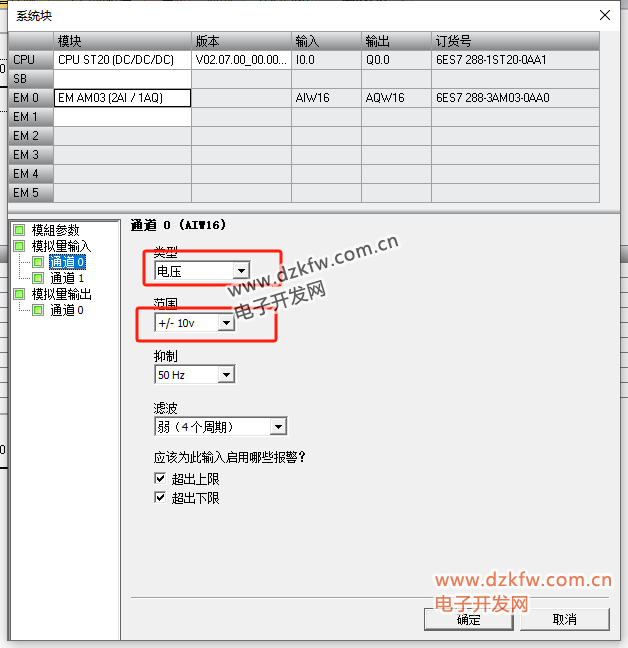

1.組態模擬量

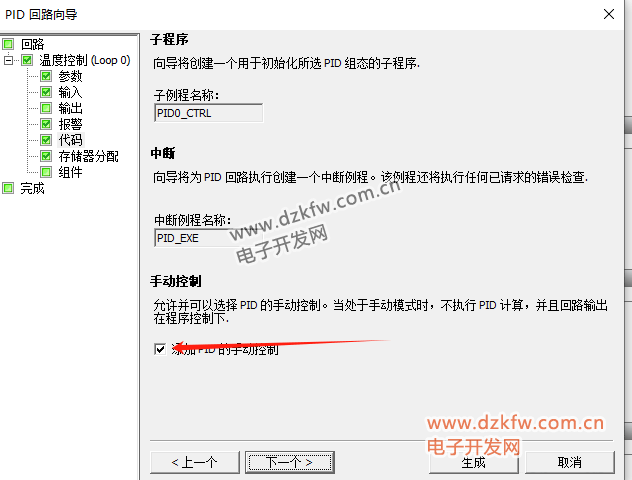

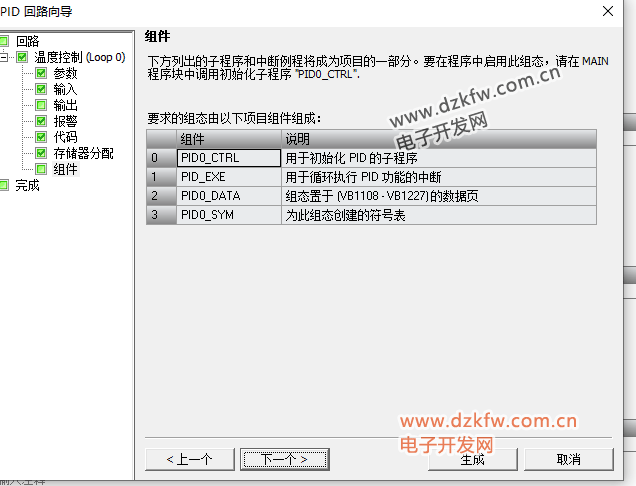

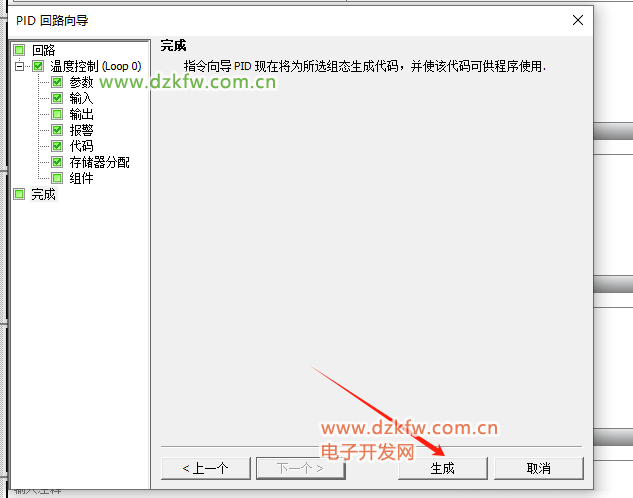

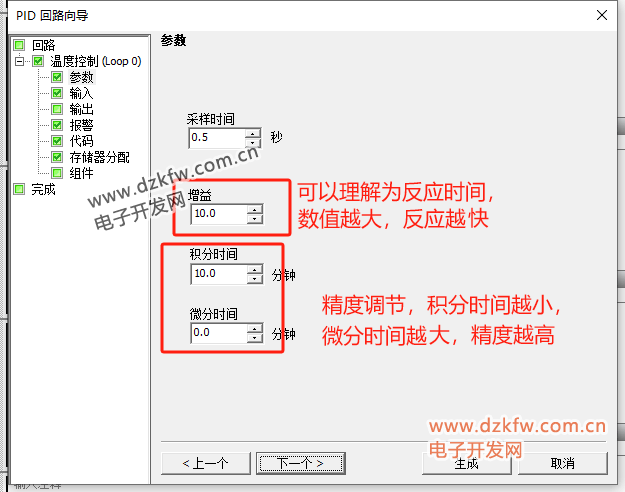

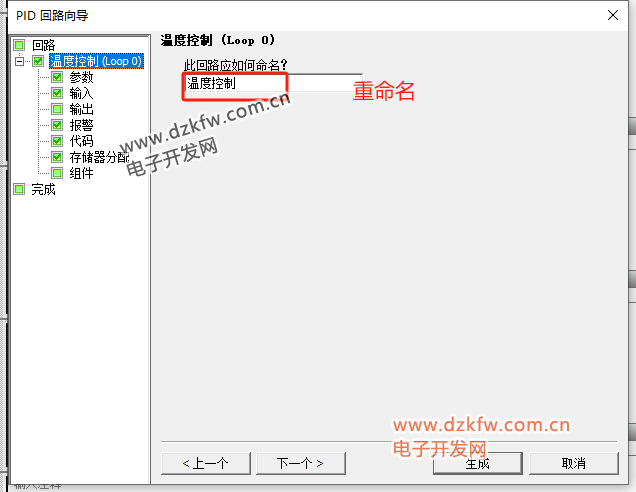

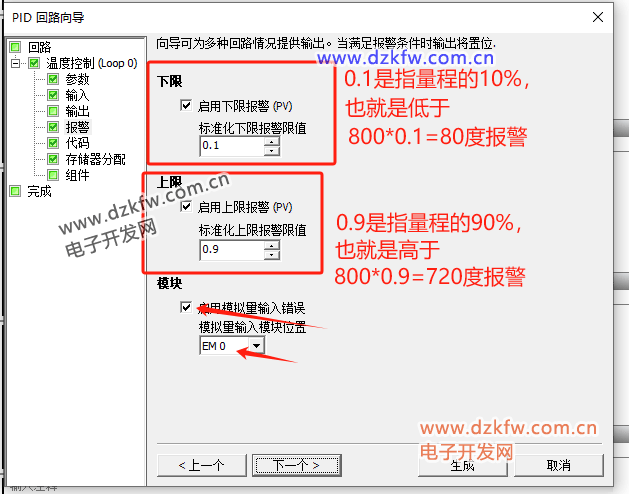

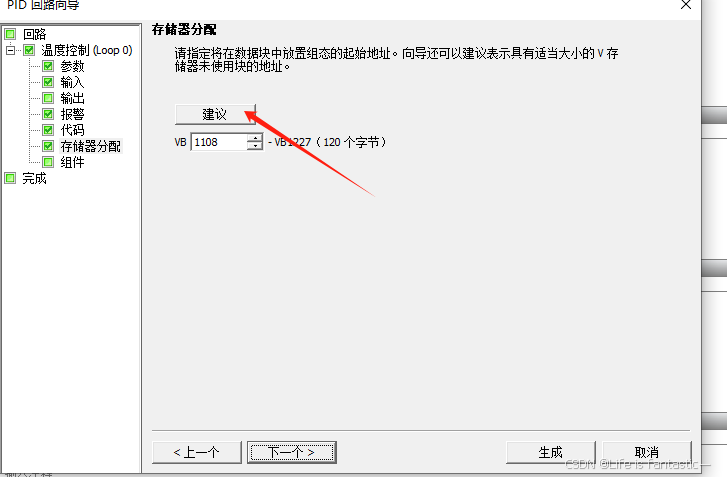

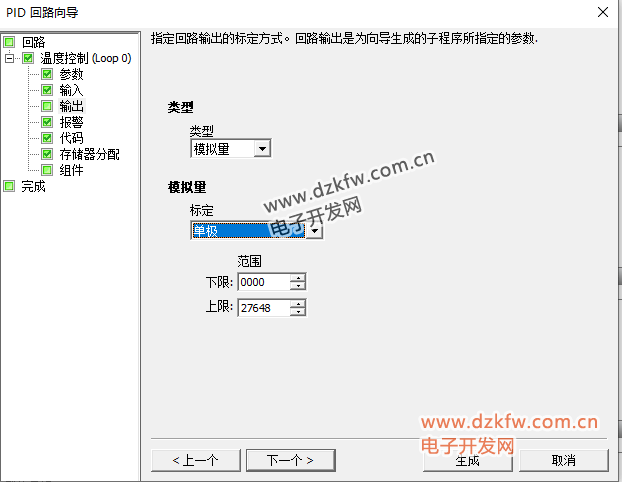

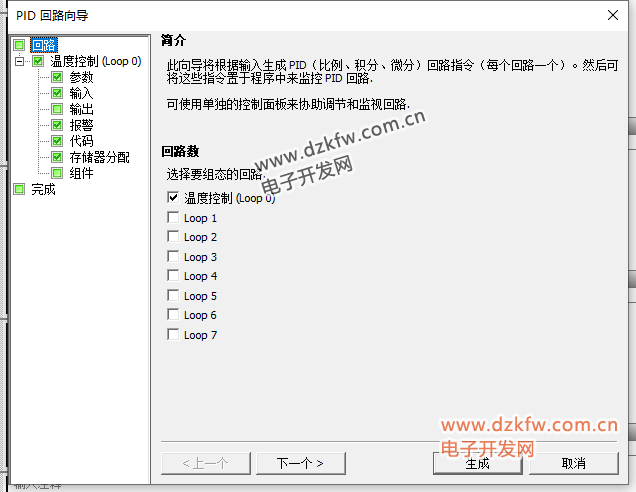

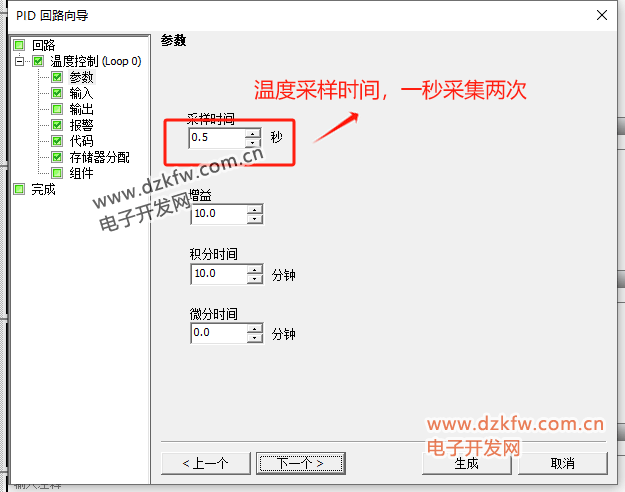

2.生成PID工藝

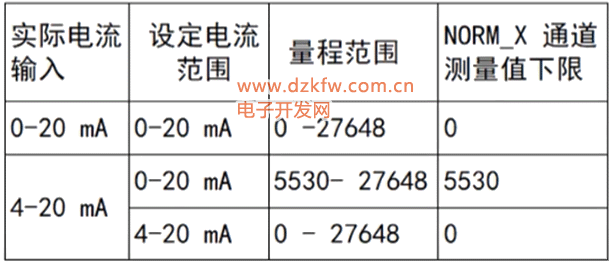

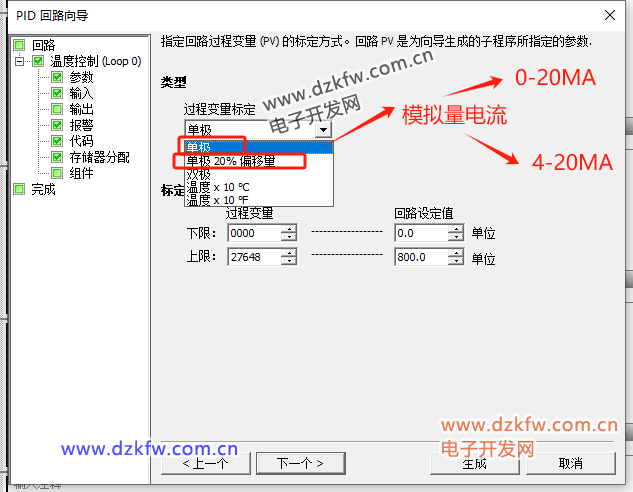

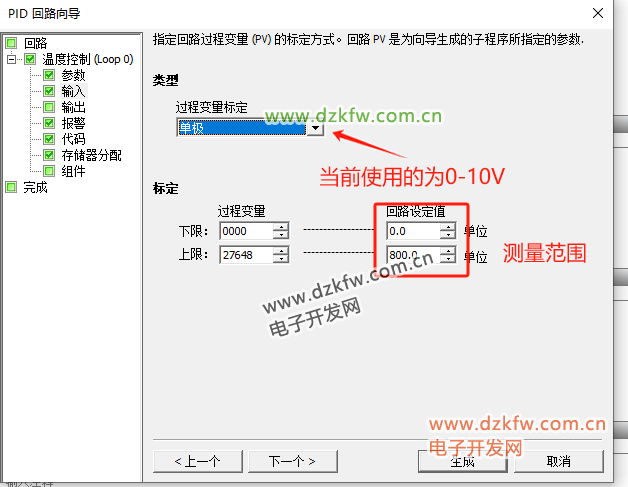

過程變量如何確定

參照下表:

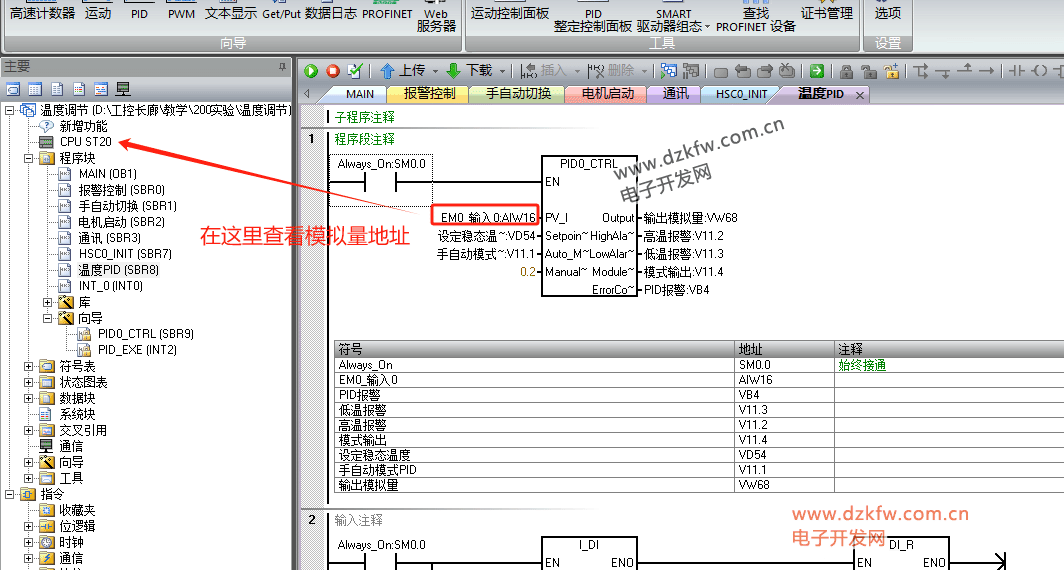

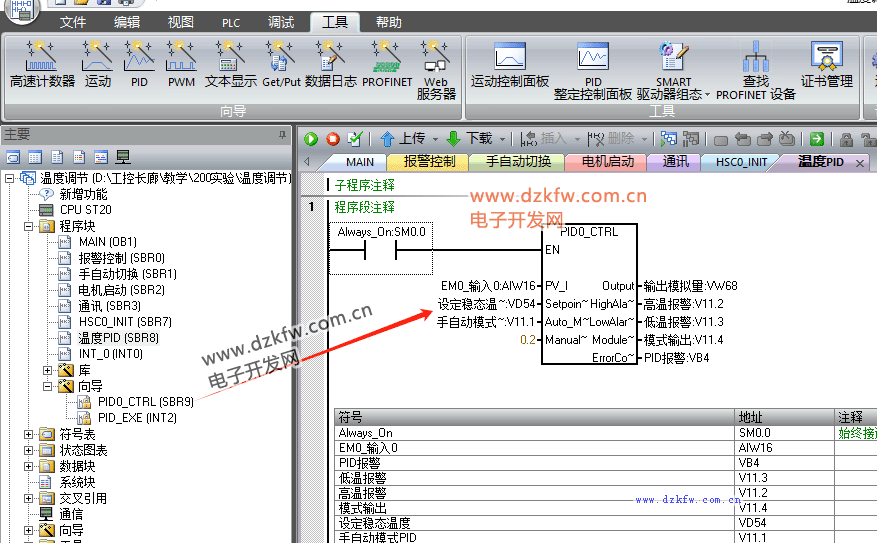

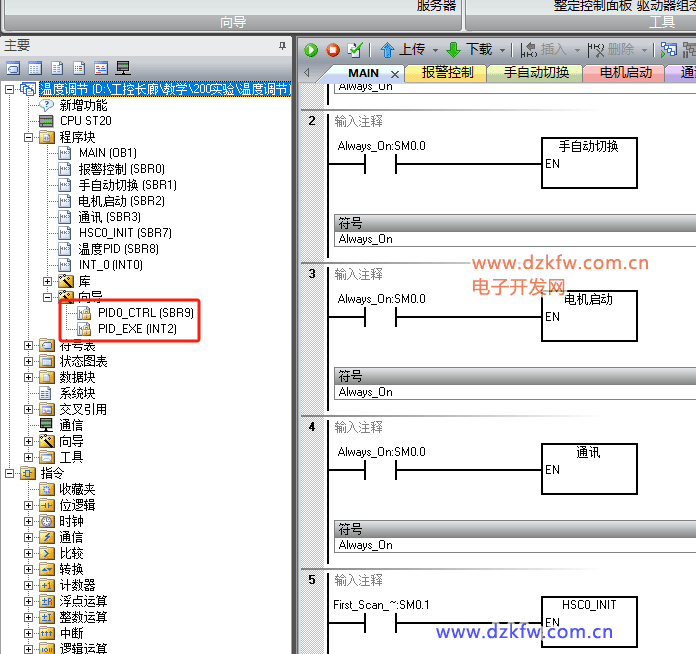

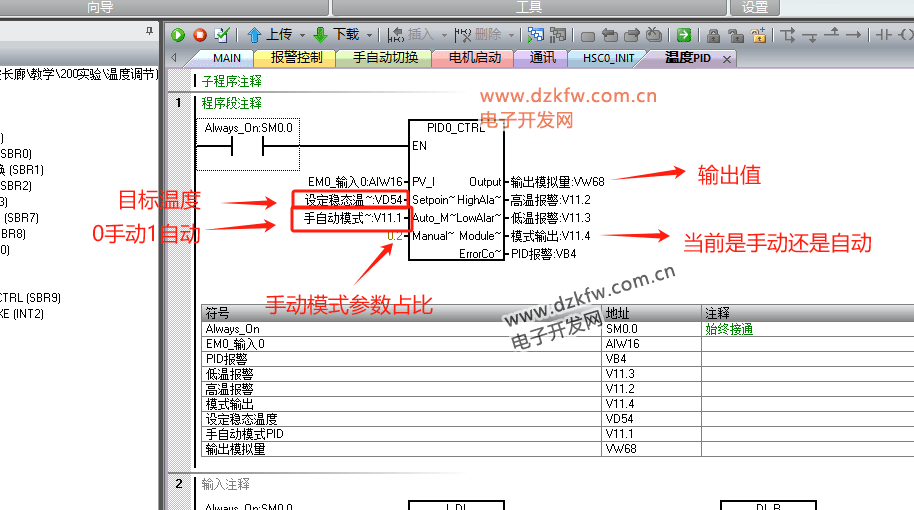

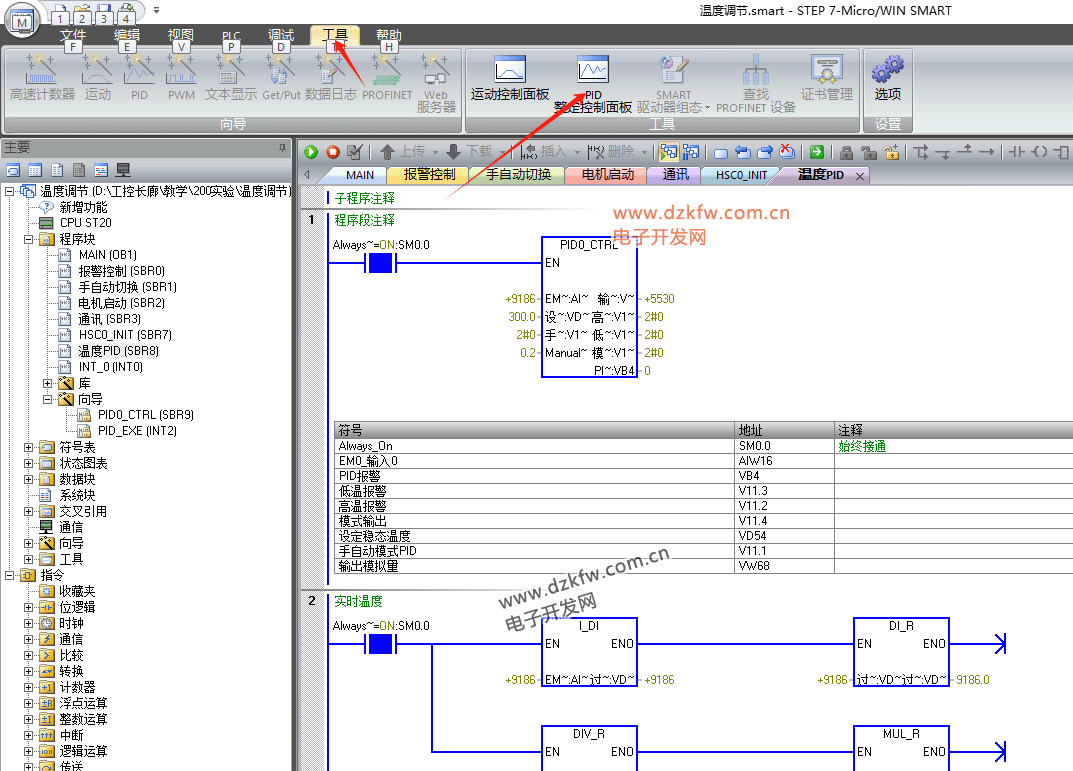

3.程序塊使用

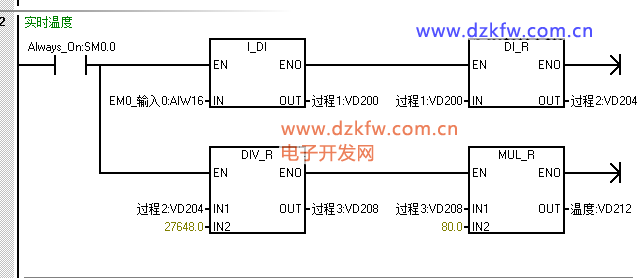

4.實時溫度計算

模擬量輸入/27648*800=溫度

但是模擬量輸入是16位,需要轉成32位浮點數

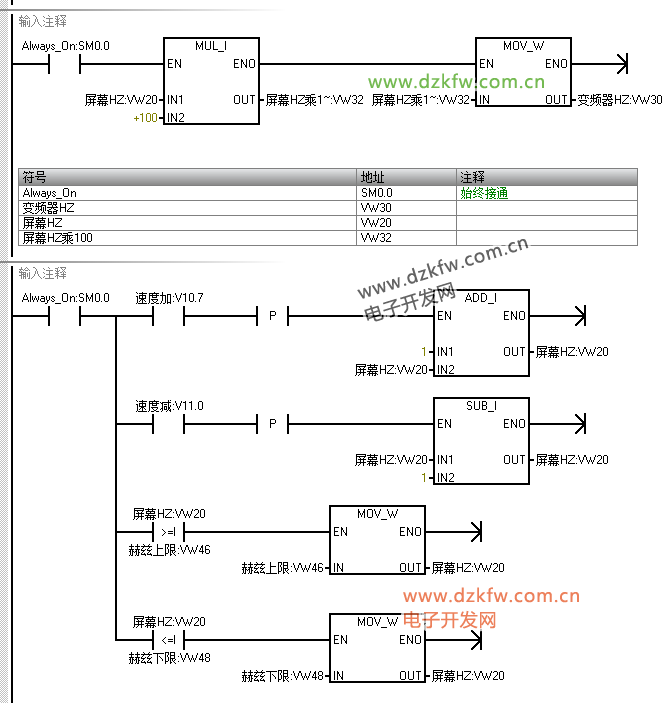

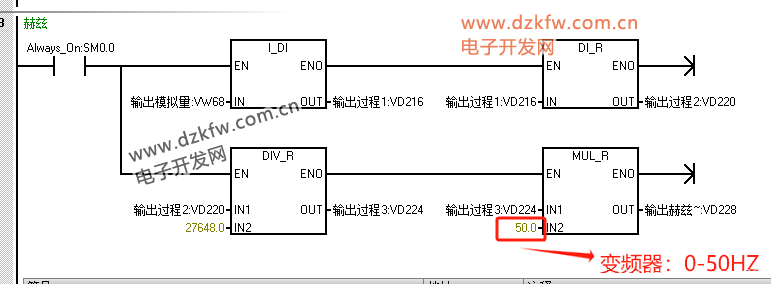

5.輸出模擬量轉赫茲

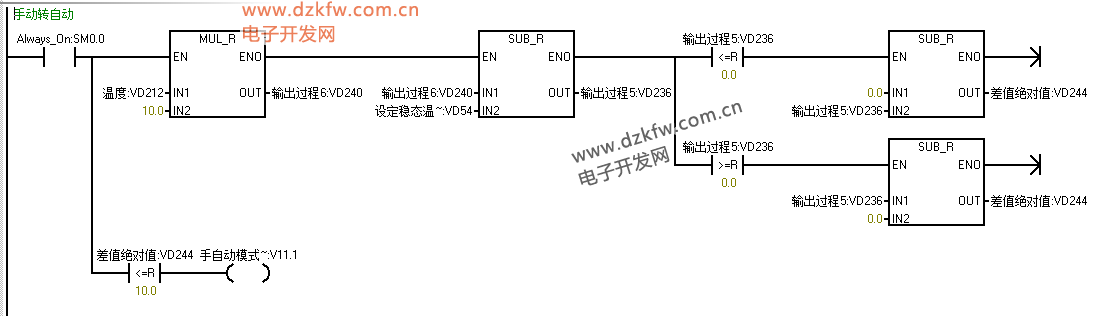

6.達到目標溫度附近,切換自動模式

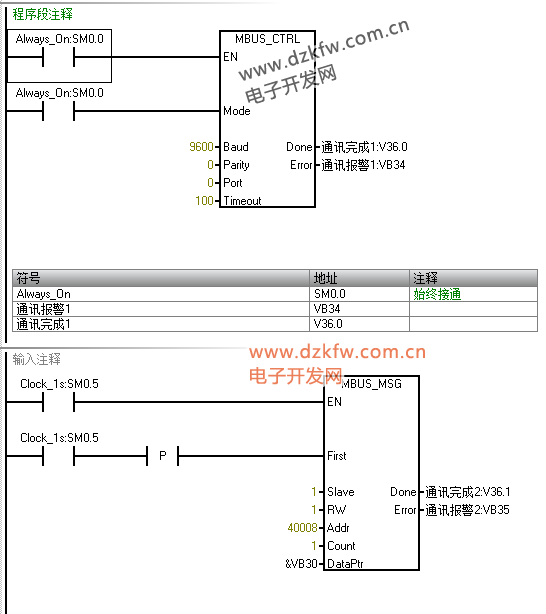

PS:485通訊程序

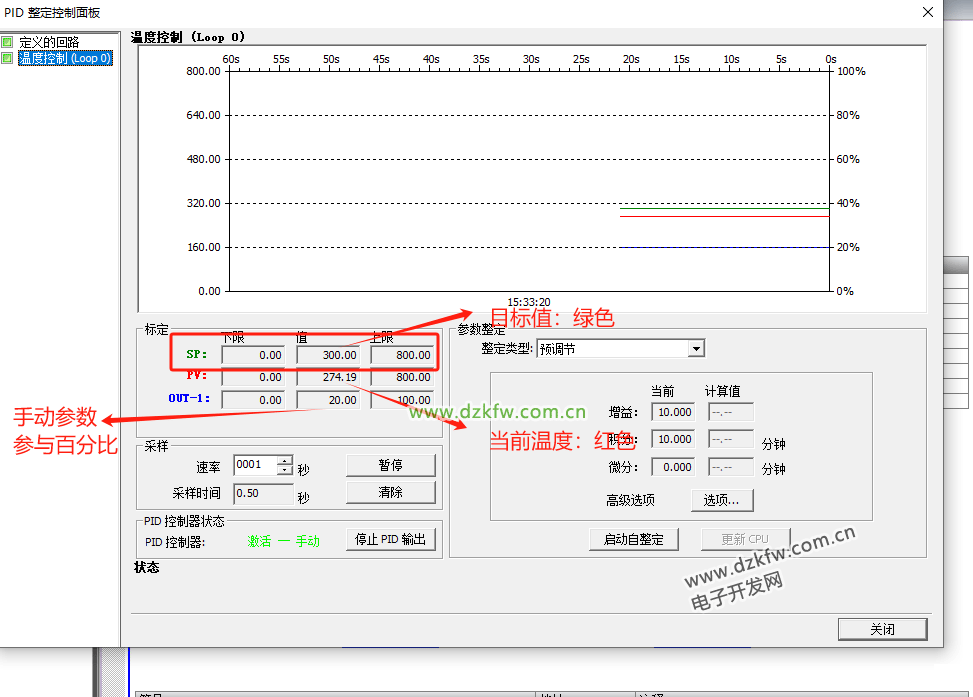

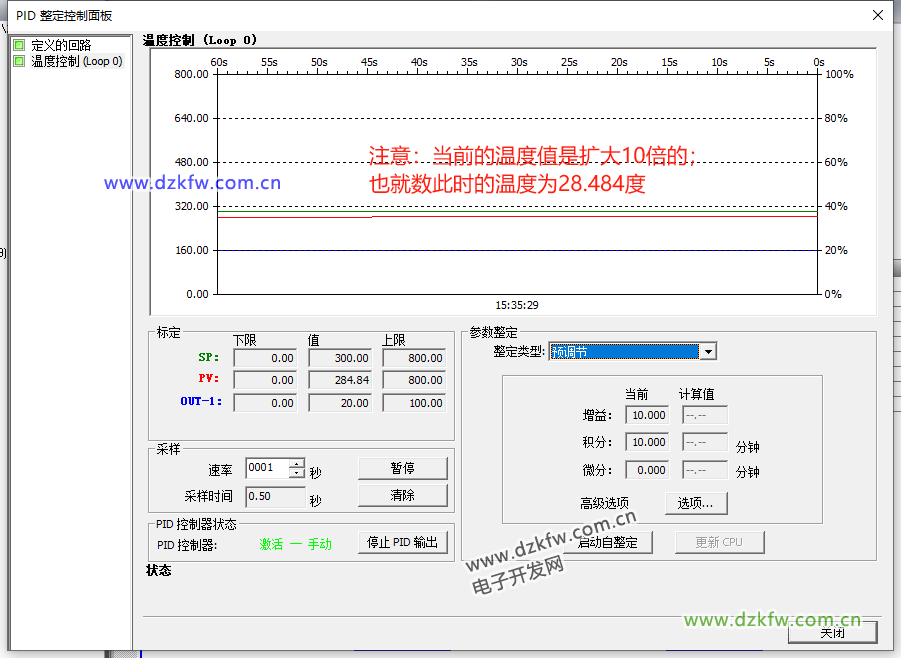

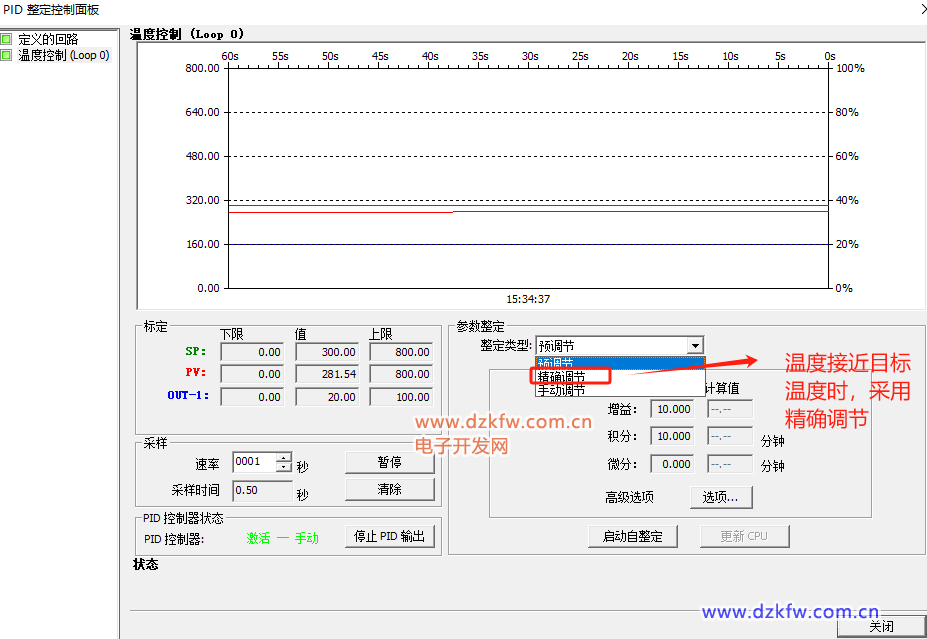

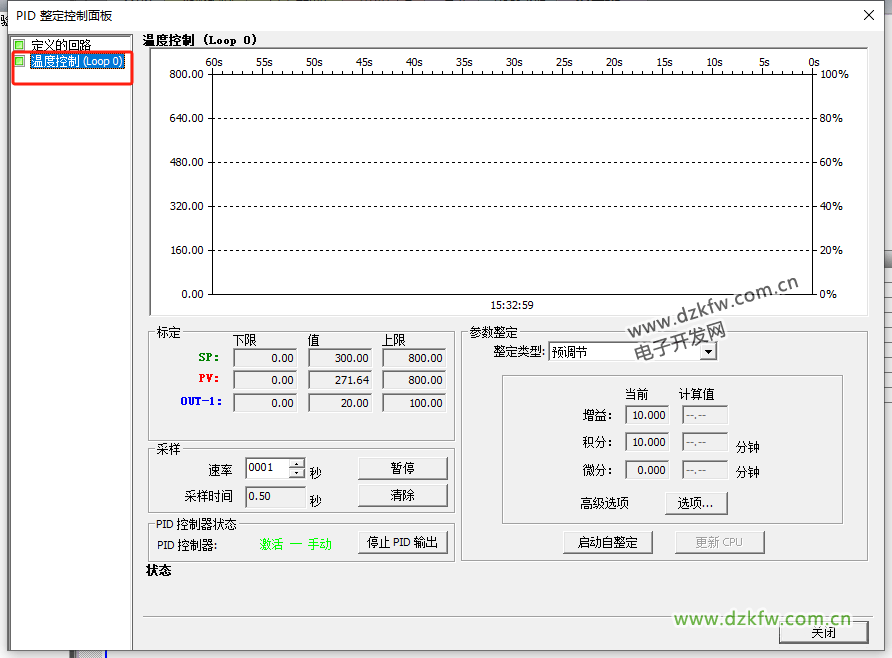

四、監控PID











Tags:PID控制,200smart,西門子plc
