主要介紹CP243-1的配置過程,以及編程指導,截圖均為親自截圖,希望能給別人帶來幫助,請珍惜別人的勞動成果,謝謝!

配置西門子PLC的CP243-1模塊以實現以太網連接主要涉及以下幾個步驟：‌

1. 以太網向導配置：‌首先，‌使用STEP 7-Micro/WIN軟件中的以太網向導（‌Ethernet Wizard）‌對CP243-1模塊進行配置。‌這包括設置IP地址、‌子網掩碼等網絡參數。‌

2. 模塊位置和地址設置：‌確定CP243-1模塊的位置，‌并計算或指定它所占用的輸出字節地址。‌這個地址需要根據CP243-1前面的I/O所占用的Q地址字節來決定。‌例如，‌如果CP243-1安裝在緊挨CPU的0號槽，‌其前面的輸出占用了QB0和QB1兩個字節，‌那么CP243-1的地址應按順序排列，‌設為QB2。‌

3. 連接數設置：‌根據通信需求設置連接數。‌如果僅與PC Access軟件通信，‌則設置連接數為1。‌

4. 工作模式和TSAP地址設置：‌CP243-1以太網模塊必須配置為服務器端，‌以接受所有客戶端的連接請求。‌TSAP（‌Transport Service Access Point）‌地址是通信連接地址，‌包括通信連接號和模塊安裝在S7-200的機架/槽號。‌本地TSAP地址自動生成，‌無法修改；‌遠程TSAP地址是連接的遠程設備所設置的地址。‌

5. 程序下載與測試：‌完成以太網向導配置后，‌需要將生成的ETHx_CTRL塊調用到程序中，‌并將項目程序下載到PLC。‌之后，‌通過斷電后重新上電使配置生效，‌并測試通信是否正常工作。‌

通過上述步驟，‌可以確保CP243-1模塊正確配置以實現與PC或其他設備的以太網通信。‌

CP243-1配置文檔

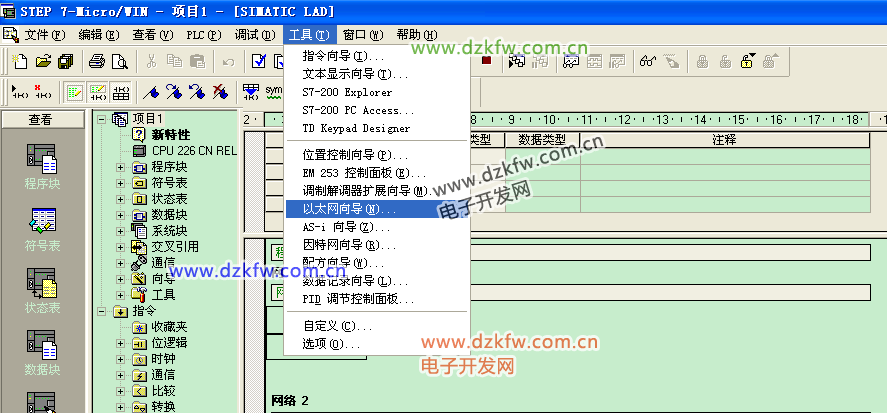

1.點擊工具—以太網向導：

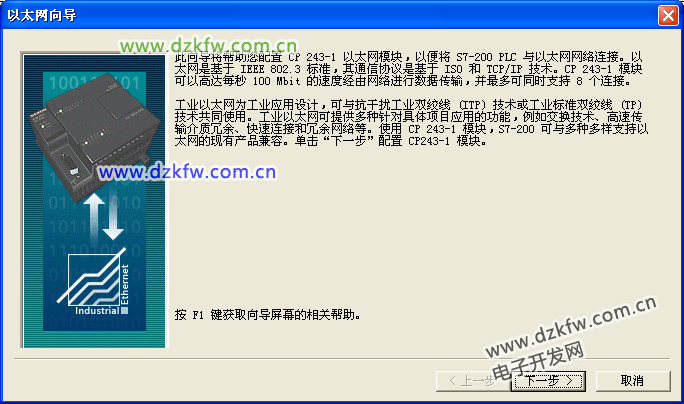

2.彈出以太網向導對話框，點下一步：

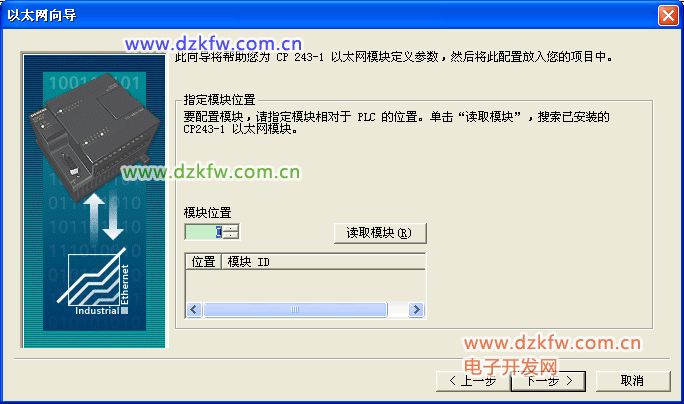

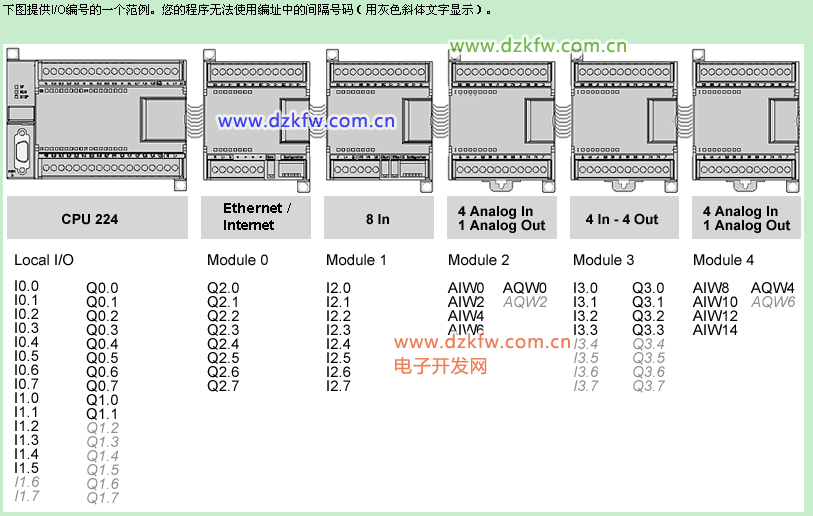

3.出現模塊位置選項，可以連接到實際的PLC系統中在線讀取模塊的位置，也可以計算模塊的位置，從CPU開始，其后的第一個模塊為0，以此類推，可以推算出CP243-1的模塊位置。

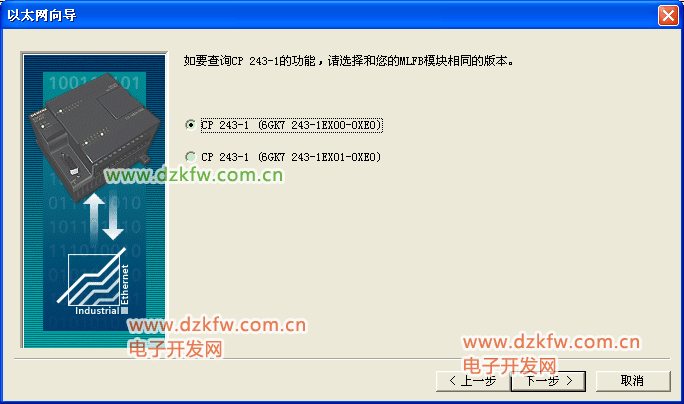

4.直接默認點下一步：

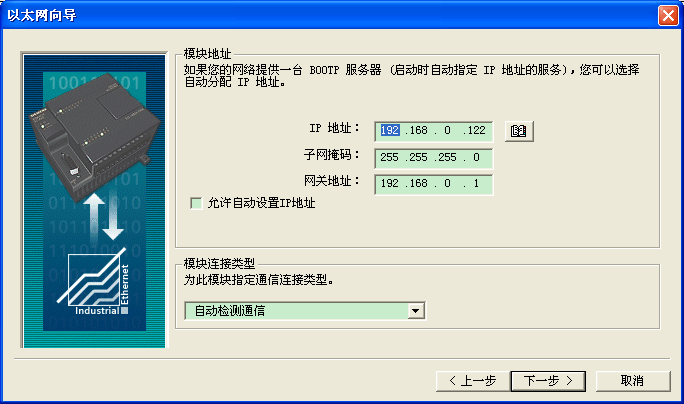

5.輸入為CP243-1分配的IP地址、子網掩碼、網關地址，然后點擊下一步：

6. 輸入以太網模塊的輸出內存地址（Q地址）。智能模塊的命令字節是指定給模塊的Q字節（輸出字節）。

如果向導在步驟3讀取模塊位置，輸出內存地址會自動顯示。 這個QB的地址指CP243-1模塊前用到的最大的Q地址+1。 配置連接數目，這里最多只能配置8個連接

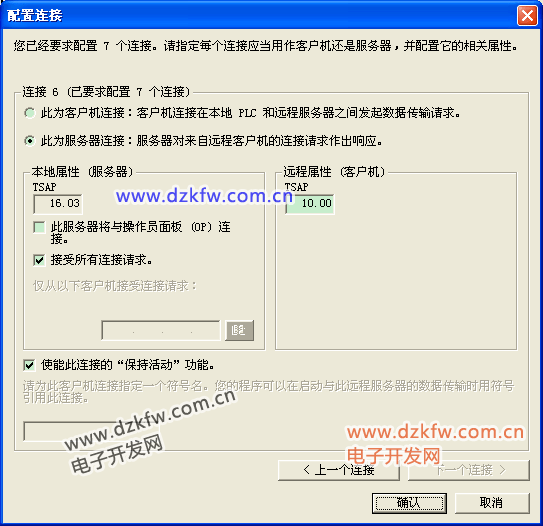

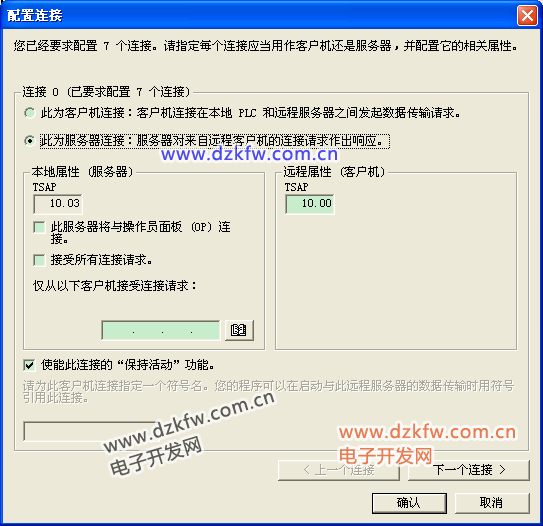

7.使用下一個連接 > 和 < 前一個連接按鈕，在您正在配置的連接之間瀏覽，點接受所有連接，即可以和所有的客戶端連接，也可以指定客戶機連接，需要輸入客戶機的IP地址。

8.配置完連接后，點擊確認鍵，

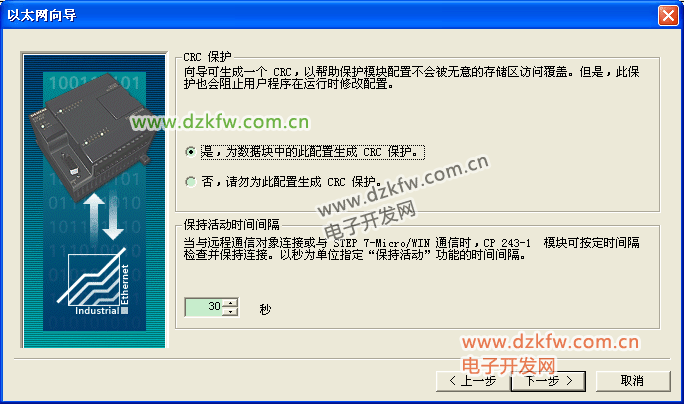

9.默認下一步：

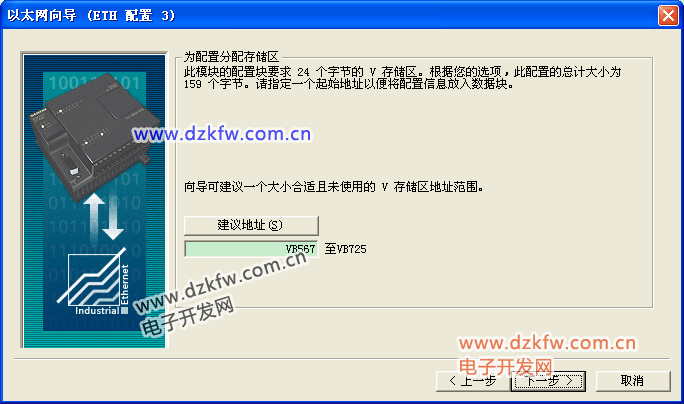

10.為配置分配存儲區，點擊下一步：

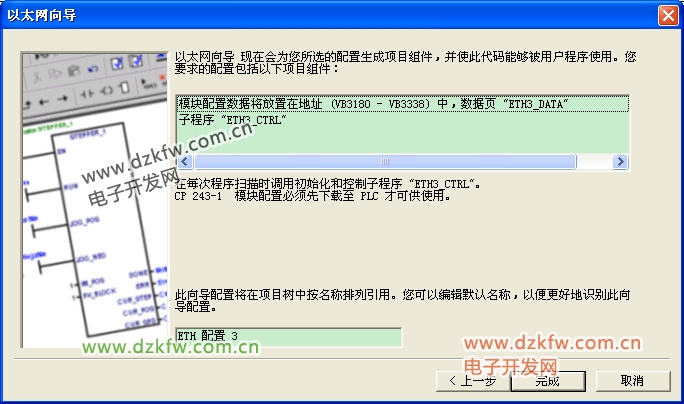

11.點擊完成整個配置：

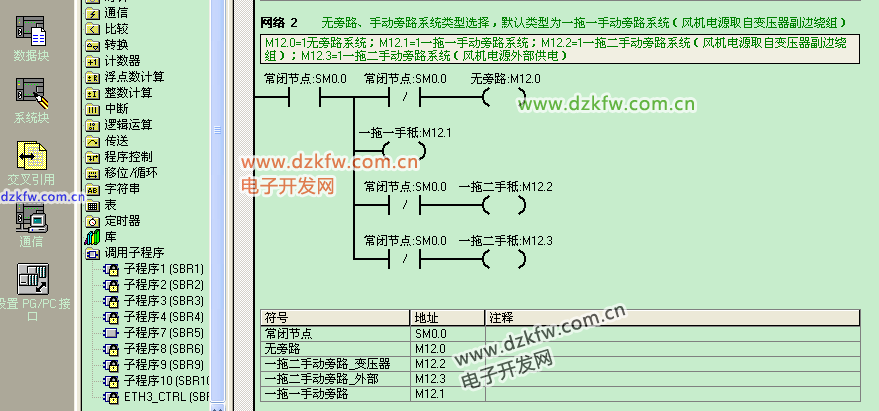

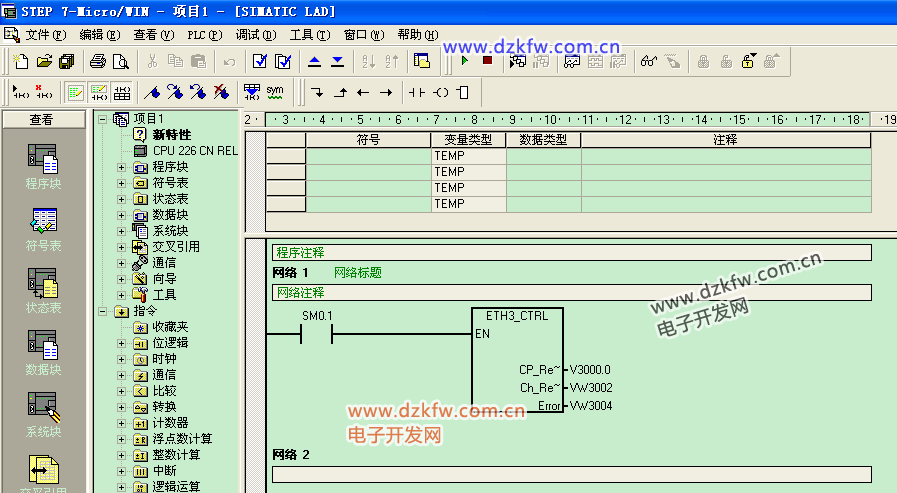

12.編程：在調用子程序里找到ETHX_CTRL,使用SM0.1觸發以太網通訊。

13.注意事項

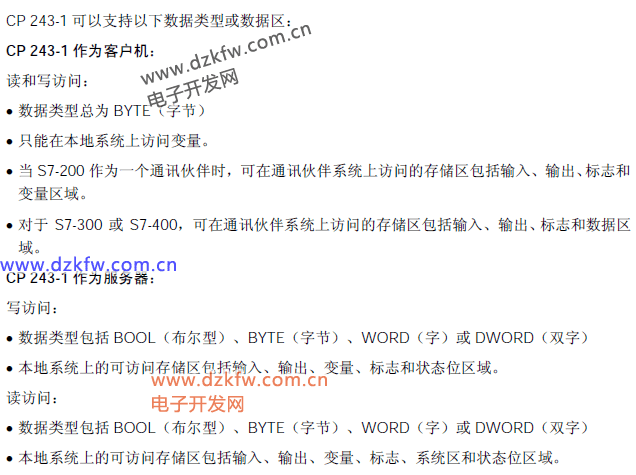

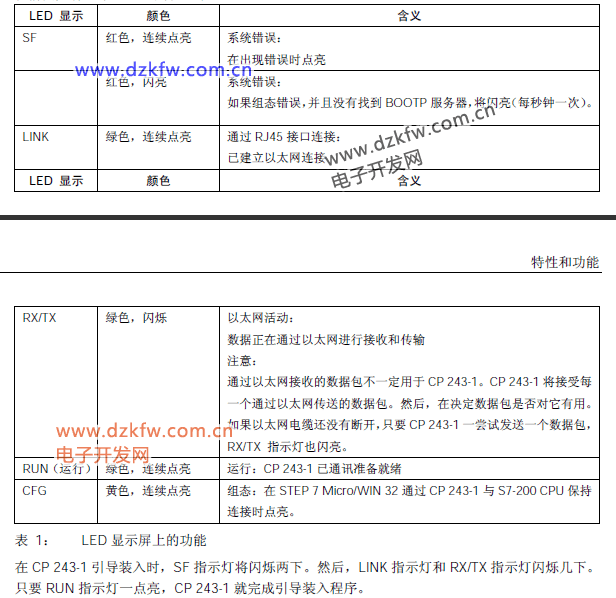

（1）下載程序后，一定要把PLC系統重啟一下，以使CP243-1的配置生效。 （2）每個CPU只能連接一個CP243-1。 （3）作為客戶機和服務器的注意事項。 （4）面板指示燈的意義。

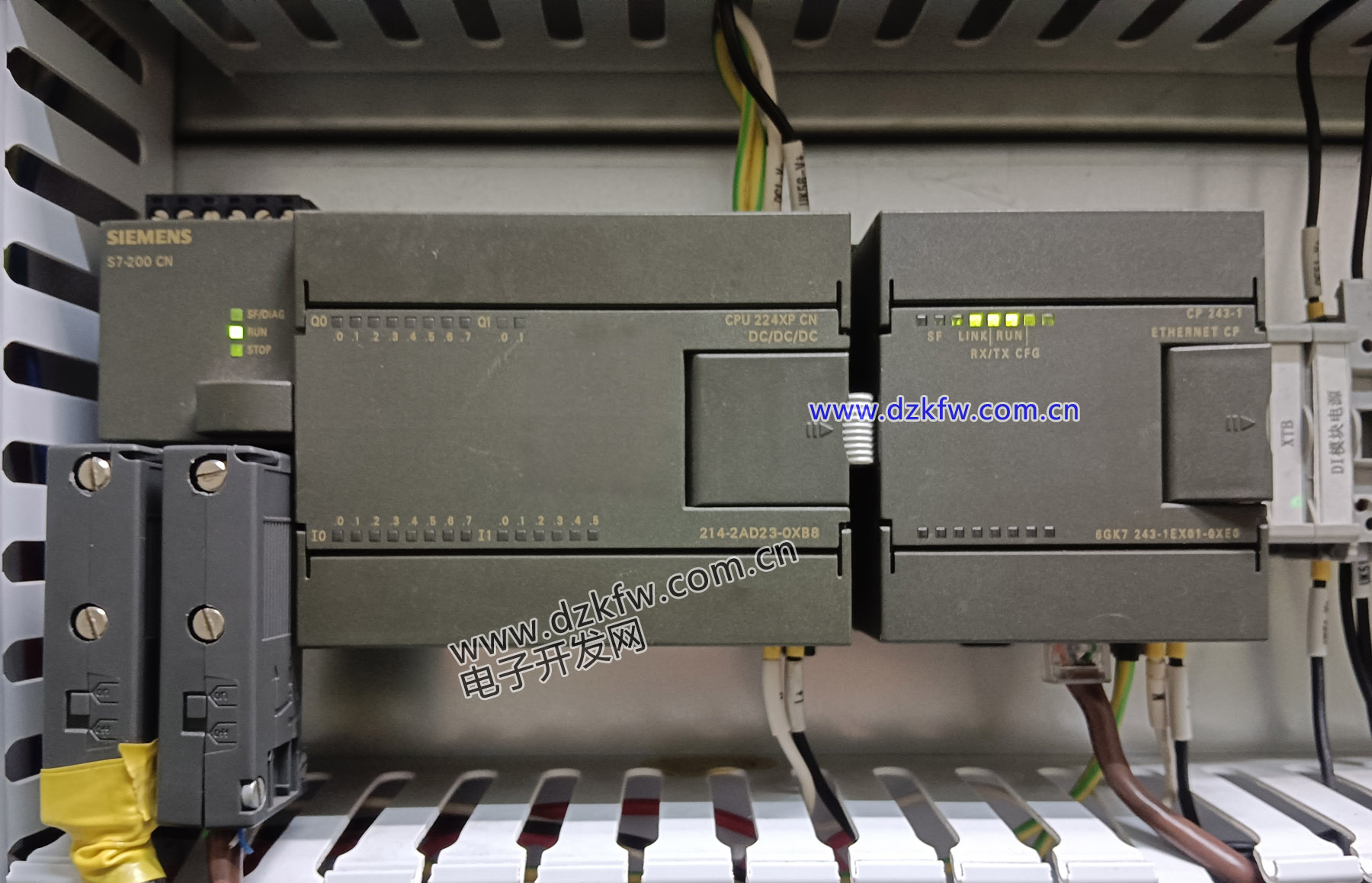

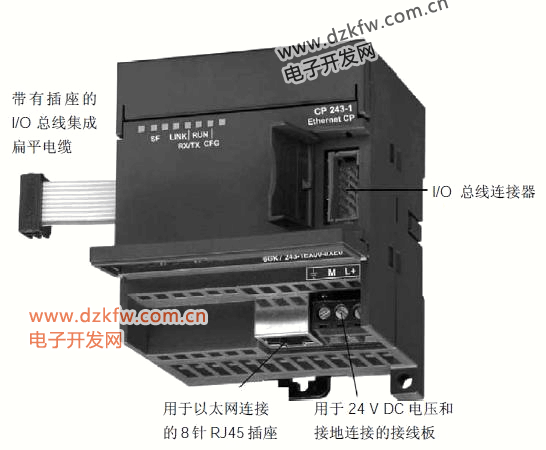

▲S7-200PLC的以太網通訊模塊CP243-1
