首先要理解中斷，必須知道PLC程序的三大構體，主程序、子程序、中斷程序，其中中斷就屬于程序控制中的一種，中斷主要執行突發程序在返回主程序執行過程，那么如何理解中斷并編程呢？下面帶大家來學習。

S7-200SMART plc，西門子plc的中斷指令
ATCH：中斷連接，連接某中斷事件所要調用的程序段。ENI：全局允許中斷，開放中斷處理功能。DISI：全局禁止中斷，禁止處理中斷服務程序，但中斷事件仍然會排隊等候。DTCH：中斷分離，將中斷事件號與中斷服務程序之間的關聯切斷，并禁止該中斷事件。RETI：條件中斷返回，根據邏輯操作的條件，從中斷服務程序中返回。CLR_EVNT：清空中斷隊列。


一、中斷概述

（1）S7-200SMARTPLC中的所有中斷事件可分為三大類：I/O中斷、通信中斷、時基中斷。

（2）當多個中斷時間同時發出中斷請求時，CPU對中斷響應就有優先次序。

（3）中斷優先級由高到低依次是:通信中斷、I/O中斷、時基中斷。

（4）中斷是隨機發生且必須立即響應，引發中斷信號稱為中斷源。

（5）每個中斷源都分配一個編號來識別，這個編號我們稱之為中斷事件號。

二、中斷指令

（1）ENI（開啟中斷）

開放中斷指令，PLC在RUN模式下，是中斷禁止狀態，需由此開啟才能運行。

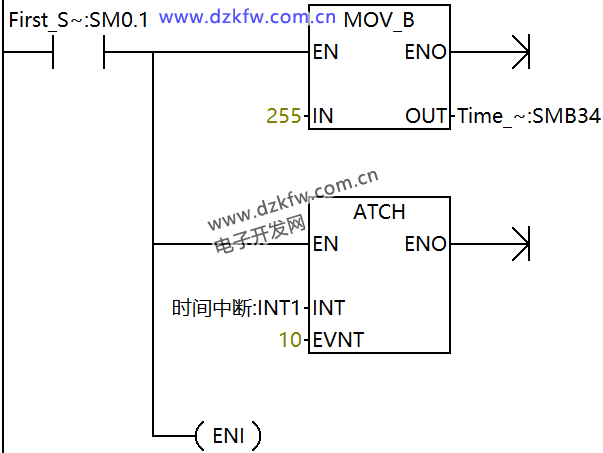

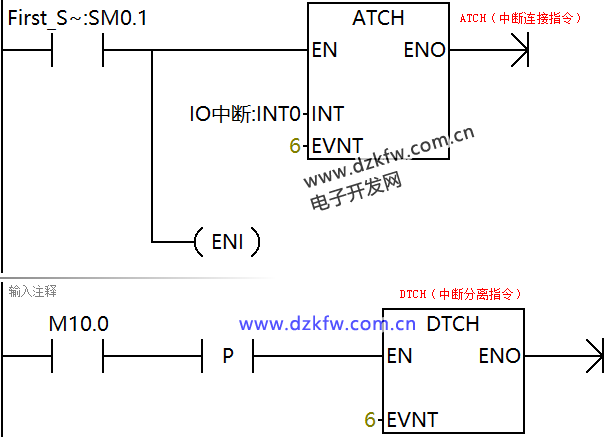

（2）ATCH（中斷連接指令）

用于把中斷事件號（EVNT）與中斷程序（INT）進行連接



（3）DISI（禁止所有中斷）

禁止所有中斷，當指令執行后，所有中斷都被禁止，即發生中斷事件，也不執行中斷程序，但會產生中斷排隊事件，必須重新開允許中斷后才可以再次使用中斷功能。



（4）RETI（中斷返回指令）

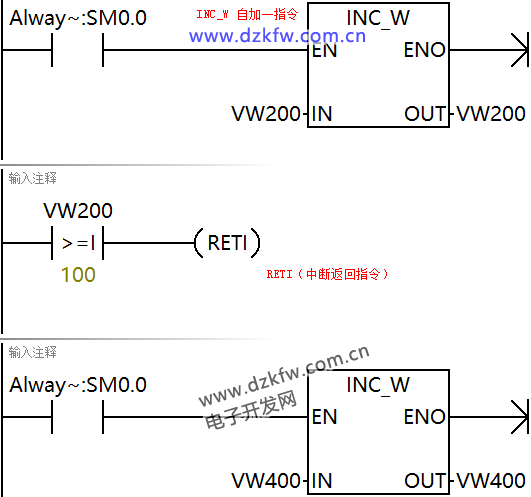

中斷返回指令，編寫在中斷程序內，一旦觸發后面程序不再執行。

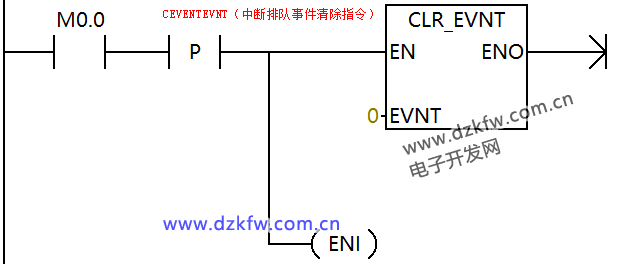

（5）CEVENTEVNT（中斷排隊事件清除指令）

中斷排隊事件清除指令，主要用于禁止中斷后等待排隊的事件。



（6）DTCH（中斷分離指令）

中斷分離指令，用于把中斷服務程序與中斷事件分離



三、中斷程序在使用過程中注意事項

（1）中斷程序不是調用，而是配置中斷事件號和中斷服務程序。

（2）多個中斷事件號可以連接同一個中斷服務程序，一個中斷事件只能連接一個中斷服務程序

（3）中斷程序只需與中斷事件連接一次。

（4）中斷服務程序執行到末尾會自動返回，也可以由邏輯控制中途返回(RETI)。

（5）S7-200SMART中最多使用128個中斷程序，新建工程中默認有一個中斷程序，中斷程序不能嵌套。（6）中斷程序應短小而簡單，執行時對其他處理不要延時過長，即越短越好。

四、編寫中斷程序（利用中斷實現單按鈕啟停）

控制要求：按下I0.0輸出線圈Q0.0運行，再次按下I0.0輸出Q0.0斷開。

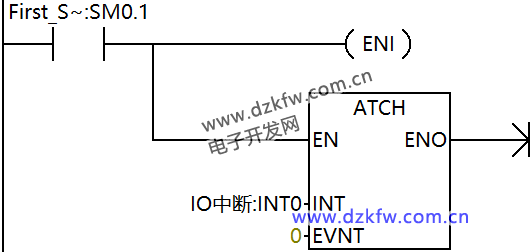

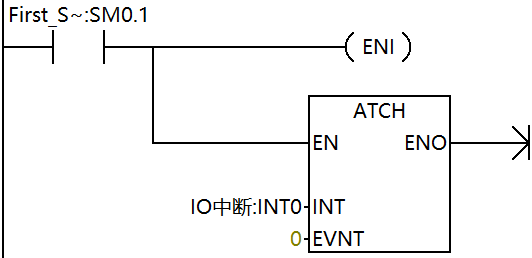

第一步：開中斷，中斷事件關聯為0，I0.0上升沿觸發中斷服務程序INT0



第二步：在中斷程序中編寫控制程序

利用Q0.0線圈的常閉點來接通Q0.0線圈本身



關于中斷程序用法，可以參考以下資料和例子：

神級匯總，西門子PLC中斷指令及例程 ATCH和ENI
www.tuo13886.net.cn/Article/tixingtu/10187.html

PLS指令，子程序和中斷程序用法
www.tuo13886.net.cn/Article/tixingtu/10134.html

西門子S7-200smart通過瞬時流量來計算累計流量的一種方法 中斷IN_T0
www.tuo13886.net.cn/Article/tixingtu/10154.html

以上即為中斷指令及程序的講解，大家如若還是一知半解的，歡迎大家在評論區一起交流。
