基于S7-200 SMART實現MATLAB寫入與讀取PLC數據_matlab

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/12/29

關鍵字:S7-200 SMART;Modbus TCP;MATLAB。

系列文章目錄

基于S7-200 SMART實現一鍵啟停
順序功能圖——(二)設計機組延時關機程序
基于S7-200 SMART實現Modbus TCP通信



前言

  提到PID控制,不知道各位第一個想到的相關實現軟件是什么,反正博主第一個想到的是MATLAB,不過這都是因?yàn)樵谶^(guò)去的學生時代接觸這個最多。相信基于PID的控制理念,不論是C++/C#還是Python基于這些高級語言很多軟件都能實現PID控制。不過在工作以后在過程控制或是運動控制PLC的使用十分廣泛,一些PLC也集成了PID控制的功能例如S7-200 SMART
  隨著時代的發展越來越多不同的PID控制也被運用到工程中——模糊PID控制專家PID控制神經網絡PID控制差分進化PID控制,他們是智能控制中專家控制模糊控制神經網絡控制優化算法控制的發展的結果,雖然優勢明顯,但僅憑PLC難以實現,往往需要PC中的其他軟件進行輔助。因此實現PC軟件如MATLAB與PLC之間的通信就是十分必要的。


一、Modbus TCP

  Modbus TCP是一種通信協議,支持這種通信協議的設備只需要通過以太網就可以實現通數據傳輸,基于此通信協議,可以通過一根網線實現PC與PLC之間的數據處理,本文不會對Modbus TCP做重點介紹,需要學習的小伙伴可以走傳送門——帶你玩轉modbusTCP通信。

二、總體環境介紹

  以下的案例基于:

  • PC操作系統:WIN11
  • PLC:S7-200 SAMRT CPU ST60
  • 通信介質:普通網線一根
  • PLC編程軟件:STEP 7-Micro/WIN SMART V2.8
  • MATLAB:R2019a

三、PLC中搭建服務端

  在基于S7-200 SMART實現Modbu TCP通信一文中博主詳細介紹了基于S7-200 SMART搭建Modbus TCP服務端的搭建過程,這里只進行簡單介紹,需要重溫的小伙伴請走傳送門。

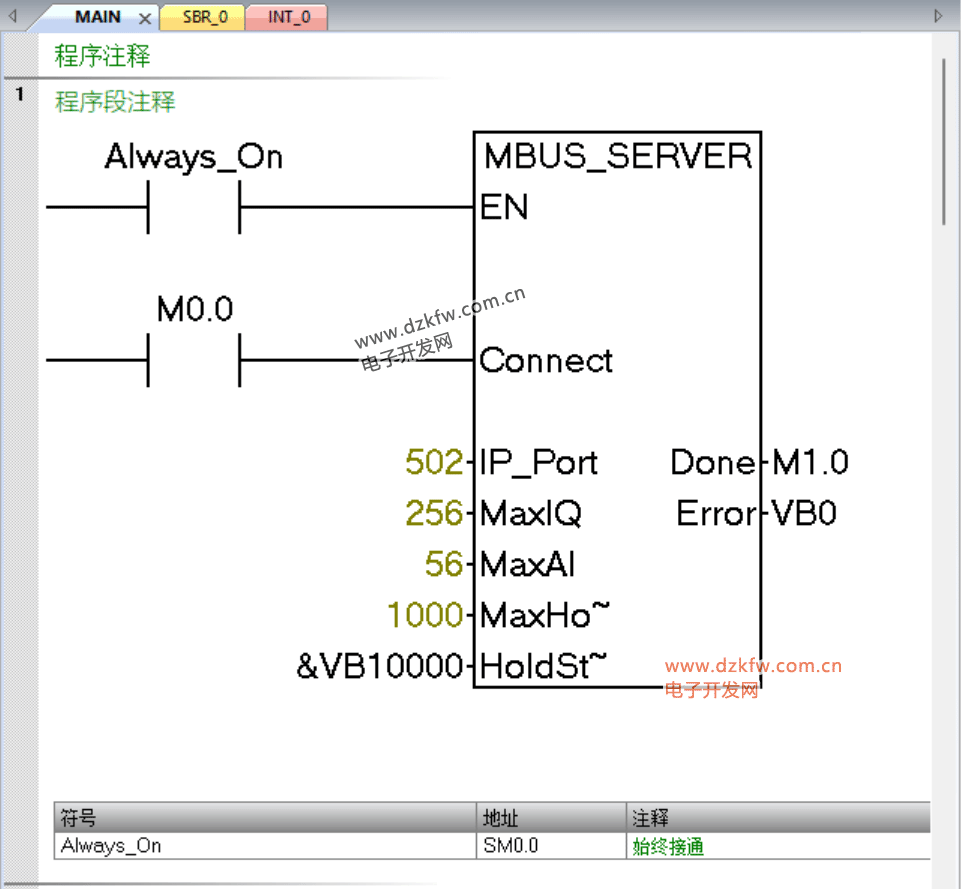

圖3.1 在PLC中搭建Modbu TCP服務端

  設置端口號:502,保持寄存器包括從VB10000開始向后的1000個V寄存器。

四、Matlab中搭建客戶端

  在Matlab中已經集成好了Modbus通信需要的各種功能,這點十分方便,我們可以使用封裝好的函數:

clc
clear all;
%創建modbus連接對象
mb = modbus('tcpip','192.168.2.1',502);
%通信延時2s
mb.Timeout = 2;
for i=1:1:1000
%讀取數據
data = read(mb,'holdingregs',1,10,'int16');
%寫入數據
write(mb,'holdingregs',1,[data(1)+1 data(2)+1 data(3)+1 data(4)+1 data(5)+1 data(6)+1],'int16');
%表示暫停0.1s
pause(1/10);
end
%斷開并清除modbus對象
clear mb

其中

mb = modbus('tcpip','192.168.2.1',502);

用于生成一個Modbus對象,比較像面向?qū)ο缶幊讨蓄?lèi)的實例化。第一個參數表示是Modbus TCP通信,第二個參數表示服務端的IP地址(PLC的IP地址),第三個參數表示端口號。

mb.Timeout = 2;

用于設定Modbus對象的通信時間,超過此時間還未建立通信連接則認為通信失敗。

data = read(mb,'holdingregs',1,10,'int16');

用于讀取數據并反回到一個變量里。第一個參數表示是通過mb對象讀取數據,第二個參數表示讀取保持寄存器數據,第三個參數表示從第一個地址開始讀取,第四個參數表示讀取10個數據,第五個參數表示以int16類型的數據保存到data中。如果需要讀取的數據有多種類型也可以寫成如下形式:

data = read(mb,'holdingregs',1,[5,2,3],{
'int16','uint32','double'});
write(mb,'holdingregs',1,[data(1)+1 data(2)+1 data(3)+1 data(4)+1 data(5)+1 data(6)+1],'int16');

用于寫入數據。第一個參數表示是通過mb對象寫入數據,第二個參數表示寫入保持寄存器數據,第三個參數表示從第一個地址開始寫入,第四個參數表示寫入的六個數據,第五個參數表示以int16類型的數據保寫入。

clear mb

用于清除Modbus對象。

五、運行結果

  可以看到運行結束后再PLC的V寄存器中VW10000~VW10010都比原來的值累加了1000,而且再M(fèi)ATLAB的工作區也得到了反應,值得一提的是,MATLAB的工作區不會實時更新數據,只有在程序運行完成后可以查看到運行的結果。

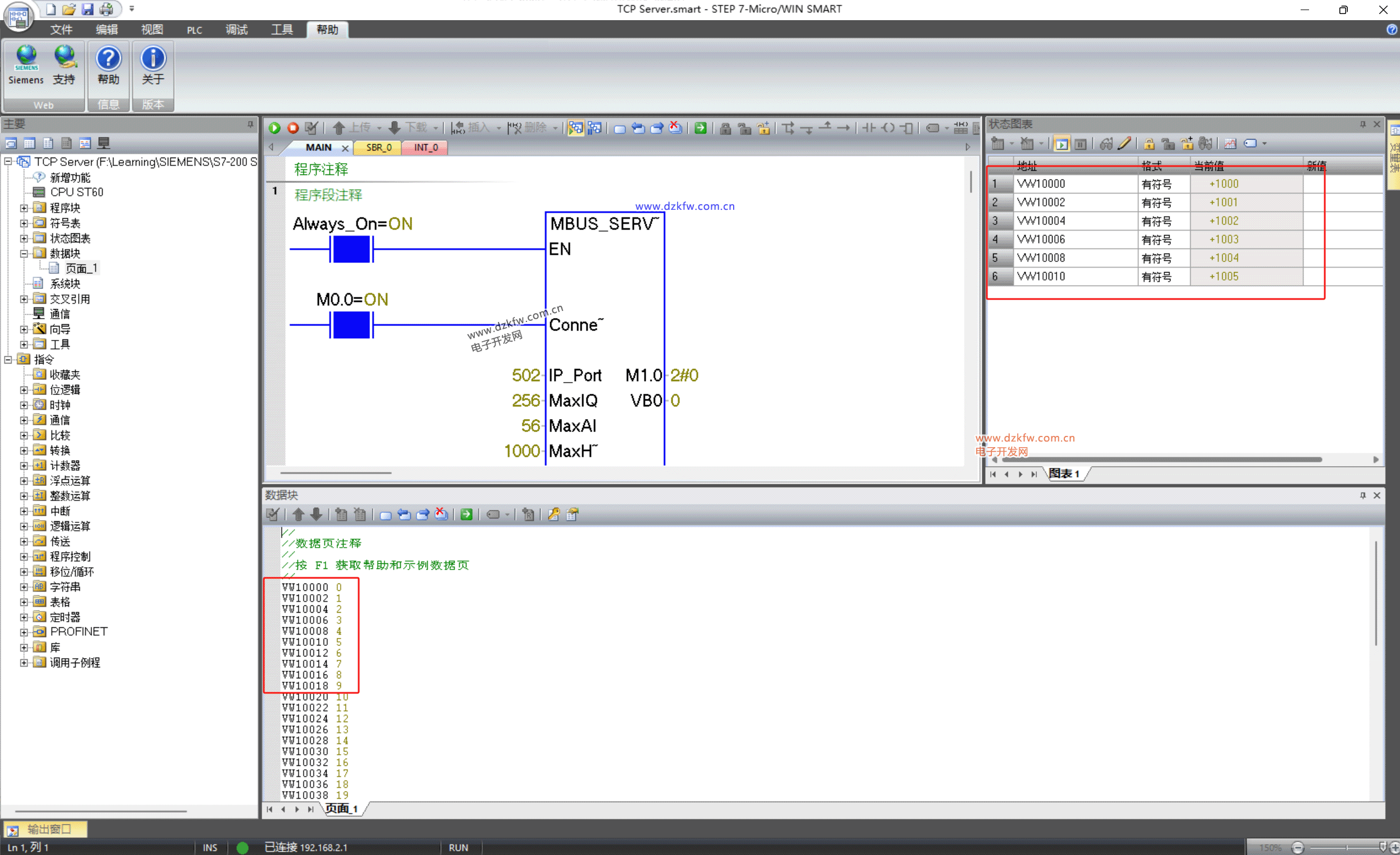

圖5.1 在PLC中的通信結果


圖5.2 在Matlab中的通信結果


總結

  本文實現了S7-200 SMART與PC端Matlab的Modbus TCP通信,通過Matlab讀取與寫入了V區寄存器。
