比如編寫星三角降壓?jiǎn)��?dòng)程序想必大家并不陌生，大部分都會編寫，那么如若使用帶參數子程序編寫大家會嗎？并還要多次使用調用，這里就需要涉及到子程序、變量表、以及注意事項這些內容，那么這些內容如何實現呢？接下來就帶大家來實現星三角降壓?jiǎn)��?dòng)多次調用。

STEP7-MicroWIN SMART 西門子主程序調用子程序，子程序創建方法
www.tuo13886.net.cn/Article/plcsoft/9875.html

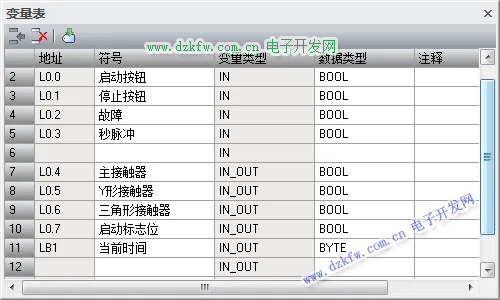

一、填寫子程序變量表

第一步：（把需要的地址變量填寫到子程序變量中）

填寫變量表一些注意事項：

（IN）輸入變量：如若這個變量沒有使用到線圈以及它的線圈常開常閉，就使用輸入變量。

（OUT）輸出變量：如若這個變量只是輸出沒有存在輸出線圈以及它的常開常閉點，并不需要對此多次調用它，就使用輸出變量。

（IN-OUT）輸入輸出：如若上述兩點都需要多次調用與使用線圈或線圈它的常開常閉點，就需要使用輸入輸出變量。



二、子程序編寫程序

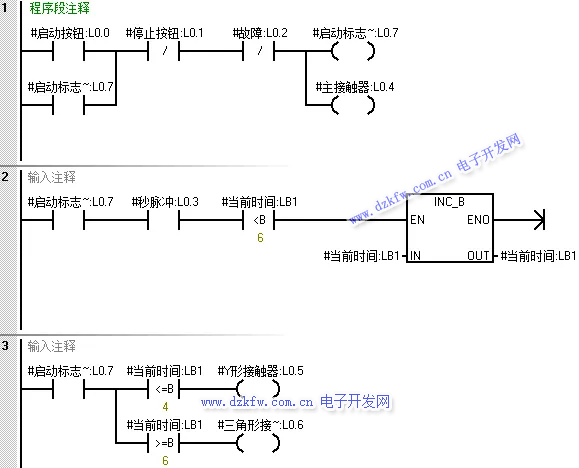

第一步：（編寫星三角啟動與切換程序）

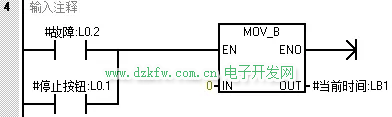

第二步：（編寫故障與停止復位程序）



三、主程序調用子程序

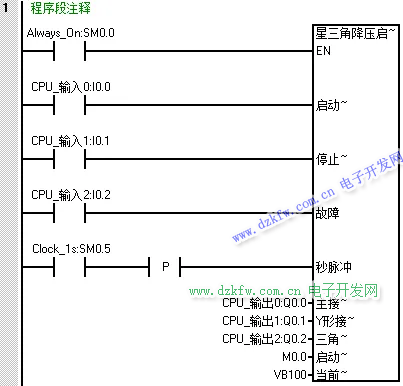

第一步：（使用外部全局變量地址進行填寫）

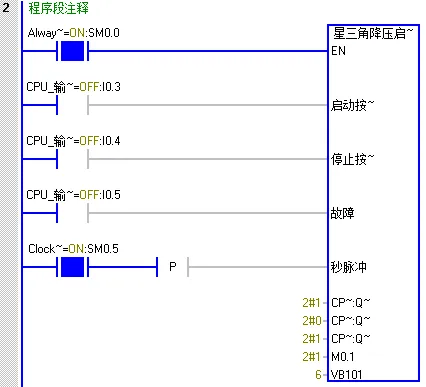

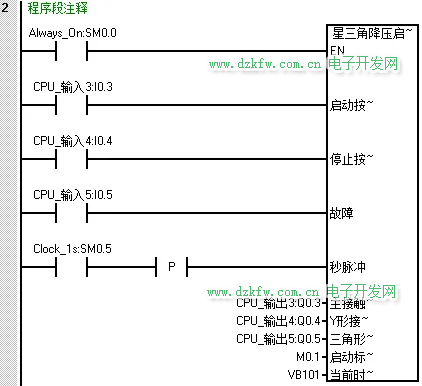

第二步：（調用第二次與第三次）

注意事項：在調用多次時，需要注意外部填寫全局變量地址千萬不能重復使用。





四、下載演示效果

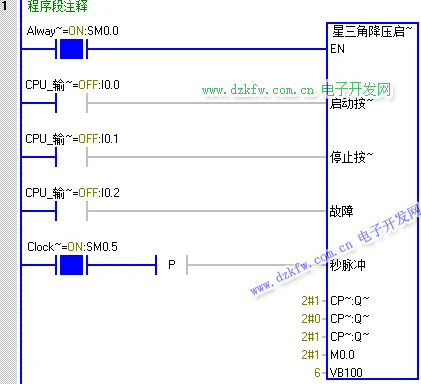

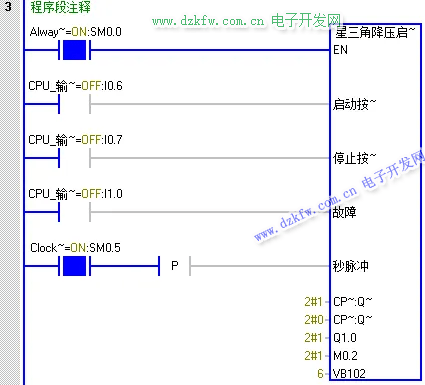

第一步：（調用三次，使用不同的地址進行接通運行，互不影響）
