西門子plc和三菱plc星三角啟動程序,大功率電動機雙向星三角啟動及能耗制動控制電路

作者:佚名    文章來源:本站原創    點擊數:1036    更新時間:2024/4/26

大功率的電動機一般使用星三角啟動的控制方式,以減少對電網及設備的沖擊;為了提高工效,停車時采用能耗制動的方式以利于設備的利用率;本電路的控制要求如下:

1、雙向啟動均采用星三角減壓方式;

2、正、反轉均設有點動控制功能;

3、停車設有能耗制動;

4、停車時先將電動機繞組首尾串聯,然后進行制動,制動時間由時間繼電器控制;

5、點動操作時電動機只能作星接運行,能耗制動不起作用。

6、為了方便,本控制也進行了下西門子、三菱PLC程序的設計。

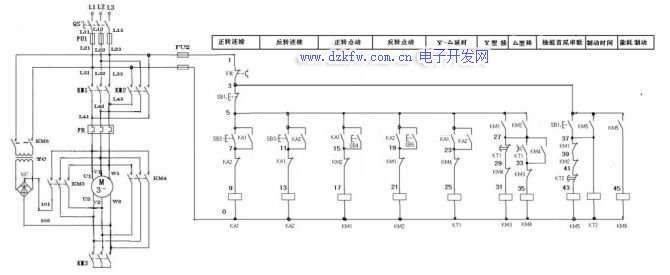

下圖為繼電器-接觸器控制電路圖,電機星三角降壓啟動電路圖

電機星三角降壓啟動電路圖
繼電器-接觸器控制電路圖

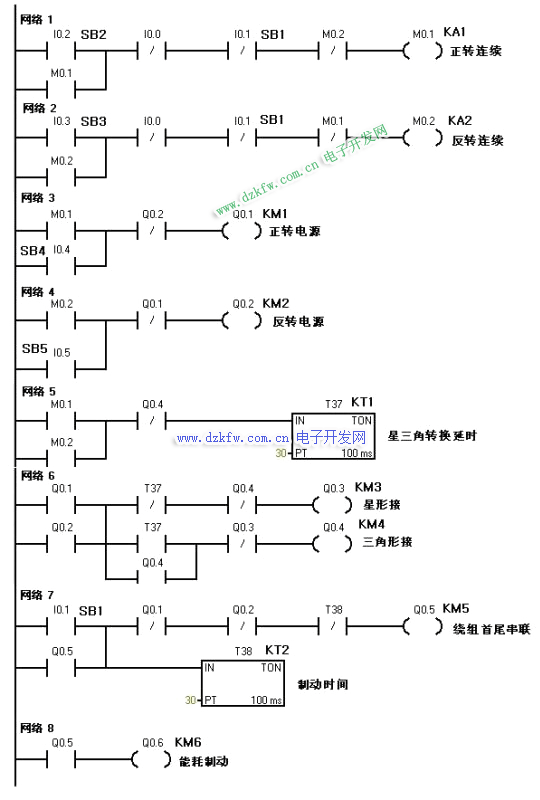

下圖是西門子PLC星三角降壓啟動梯形圖程序西門子PLC星三角降壓啟動梯形圖程序

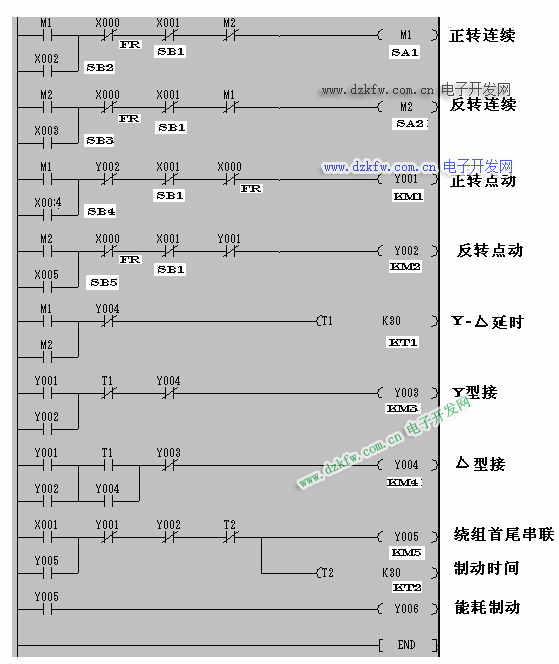

下圖是三菱PLC星三角降壓啟動梯形圖程序

三菱PLC星三角降壓啟動梯形圖程序

PLC程序經過了仿真驗證,供感興趣的朋友參考。
