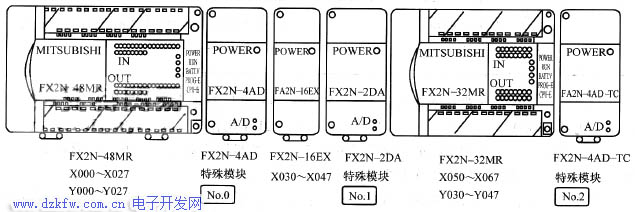

(1)特殊功能模塊的編號    模擬量輸入、模擬量輸出等特殊功能模塊都可與PLC基本單元的擴展總線直接連接。各模塊與基本單元連接時統一編號，從最靠近基本單元的模塊開始，按連接順序從0到7對各個特殊功能模塊進行編號。最多可連接8個特殊功能模塊。圖9-5所示的連接方式，F(xiàn)X2N -4AD、FX2N -2DA、FX2N -4AD - TC的編號分別為0、1、2。


    圖9-5    特殊功能模塊的連接與編號示意圖    (2)特殊功能模塊的讀／寫指令    特殊功能模塊的讀指令FROM (FNC78)的目標操作數[D.]為KnY，KnM、KnS、T、C、D、V和Z。 m1為特殊功能模塊的編號，m1 =0-7; m2為該特殊功能模塊中緩沖寄存器( BFM)的編號，m2 =0~ 32767；n是待傳送數據的字?jǐn)?shù)，n=1~32767，16位操作指令的n=2和32位操作指令的n=1含義相同。如圖9-6所示，當X0為ON時，將編號為0的特殊功能模塊中編號從29開始的2個緩沖寄存器( BFM29、BFM30)的數據讀入PLC，并存入D4開始的2個數據寄存器中(即D4、D5)。

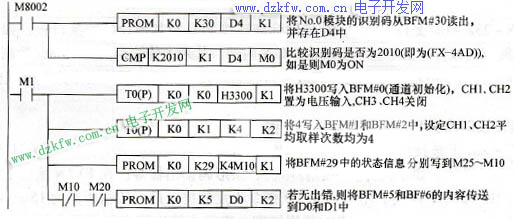

    圖9-6    特殊功能模塊的讀／寫指令    特殊功能模塊的寫指令TO (FNC79)的源操作數[S.]可取所有的數據類型，m1、m2、n的取值范圍與FROM指令相同。如圖9-6所示，當X1為ON時，將PLC基本單元中從D0指定的元件開始的1個字的數據寫到編號為1的特殊功能模塊中編號12開始的1個緩沖寄存器中。    當M8028為ON時，在FROM和TO指令執行過程中禁止中斷，在此期間發生的中斷在FROM和TO指令執行完后再執行；當M8028為OFF時，指令執行過程中不禁止中斷。    (3)編程舉例    例1：FX2N -4AD模塊在0號位置，其通道CH1和CH2作為電壓輸入，CH3、CH4關閉，平均值采樣次數為4，數據存儲器D1和D2用于接收CH1、CH2輸入的平均值。程序如圖9-7所示，雖然前兩行程序?qū)ν瓿赡�擬量讀入來說不是必需的，但它確實是有用的檢查，因此推薦使用。


    圖9-7    FX2N - 4AD的編程示例    例2：FX2N - 2DA模塊在1號位置，其通道CH1和CH2作為電壓輸出，將數據存儲器D1和D2的內容通過CH1、CH2輸出。程序如圖9-8所示，X000接通時，通道1(CH1)執行數字到模擬量的轉換；X001接通時，通道2(CH2)執行數字到模擬量的轉換。
