目錄

一、作用

二、接線方式

三、輸出模擬量數據步驟

1、確認單元號：

2、決定輸出模式的內容(BFM #0)：

3、編寫模擬量輸出程序：

四、案例

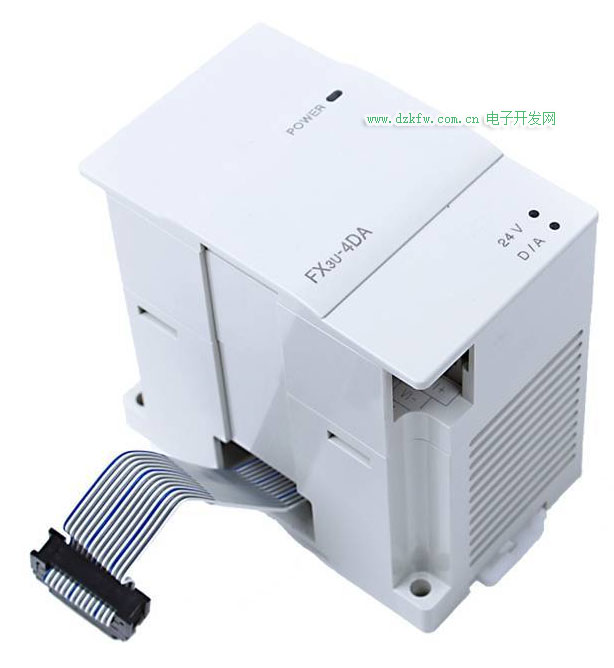

一、作用

1、可指定輸出電壓/電流。

2、可將BFM中保存的數值轉換成模擬量。

3、用于變頻器(電磁閥、流量計等)進行平滑調速。

4、從PLC右邊記起的第1個特殊模塊編號為0，不論中間隔有多少個IO擴展模塊。

5、FX3U系列PLC最多擴展8臺特殊模塊。

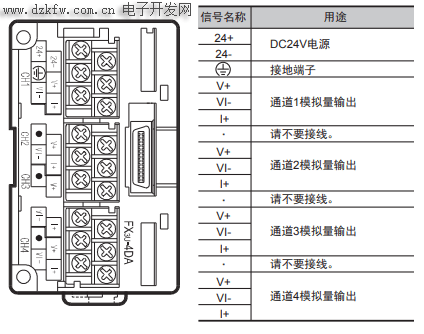

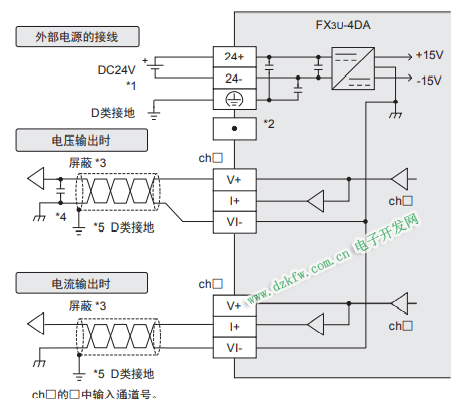

二、接線方式

1、模塊接地與供電系統接地線區分開。

2、輸出線使用2芯屏蔽雙絞線。

3、電流輸出時，將I+連接到輸入+，將VI-連接到輸入-；電壓輸出時，將V+連接到輸入+，將VI-連接到輸入-。

4、輸出電壓有波動時，或者外部接線上有噪音時，可連接0.1～0.47μF 25V的電容。

5、與4AD模擬量輸入不同的是，模擬量輸出沒有電壓/電流短接的接線方式。

三、輸出模擬量數據步驟

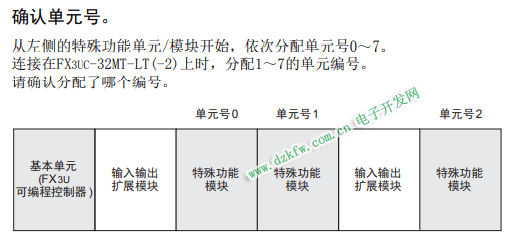

1、確認單元號：

從最接近基本單元FX3U的特殊功能單元/模塊開始計算，依次分配單元號0～7。

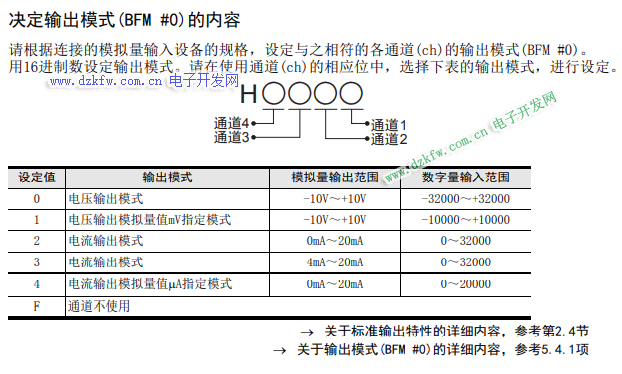

2、決定輸出模式的內容(BFM #0)：

設定與之相符的各通道的輸出模式（BFM#0）。用16進制數設定輸出模式。在使用通道的相應位中，選擇下表的輸出模式，進行設定。

3、編寫模擬量輸出程序：

編寫輸出模擬量數據的梯形圖程序。

四、案例

利用FX3U-4DA(1號單元)的通道1輸出0-10V電壓信號控制變頻器對應輸出0~50HZ。

1、已知單元號是1號，同時從精度高的角度進行選擇0模式。

2、確定模擬量與數字量關系。

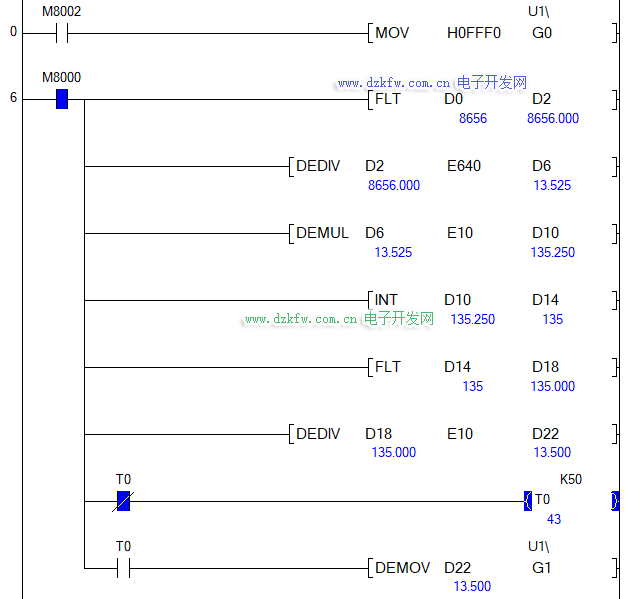

3、程序編程。

解析：為了使模擬量更加順滑，精度為小數點后一位，所以要對計算后的數值進行轉換。
