一、實驗?zāi)康?/P>

1.掌握定時指令的基本應用。

2.進一步掌握S7-200 PLC的邏輯指令。

3.進一步掌握編程軟件的使用方法和調試程序的方法。

二、實驗內容

1.系統組成

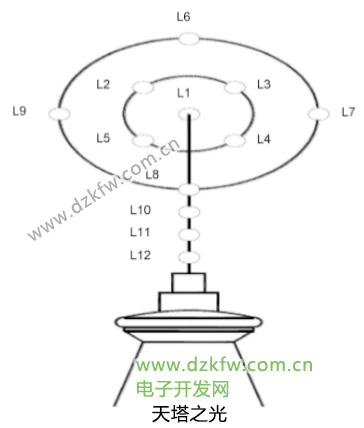

該系統是模擬天津電視塔夜燈控制系統而設計的，主要由9個環形設計的彩燈組成，通過進行彩燈亮、滅先后的順序控制，來實現五彩燈光的點綴效果。其面板結構示意圖如圖3-29所示。

2.控制要求

按下起動按鈕，燈L1亮2s后熄滅；改為燈L2、L3、L4、L5一起亮，2s后又熄滅，改為燈L6、L7、L8、L9一起亮，2s后又熄滅，燈L1又重新亮，依此循環下去。按下停止按鈕，所有燈滅。

3.輸入/輸出分配

1）輸入：起動按鈕—I0.0；停止按鈕—I0.1。

2）輸出：L1—Q0.0；L2—Q0.1；L3—Q0.2；L4—Q0.3；L5—Q0.4；L6—Q0.5；L7—Q0.6；L8—Q0.7；L9—Q1.0，共9盞燈。

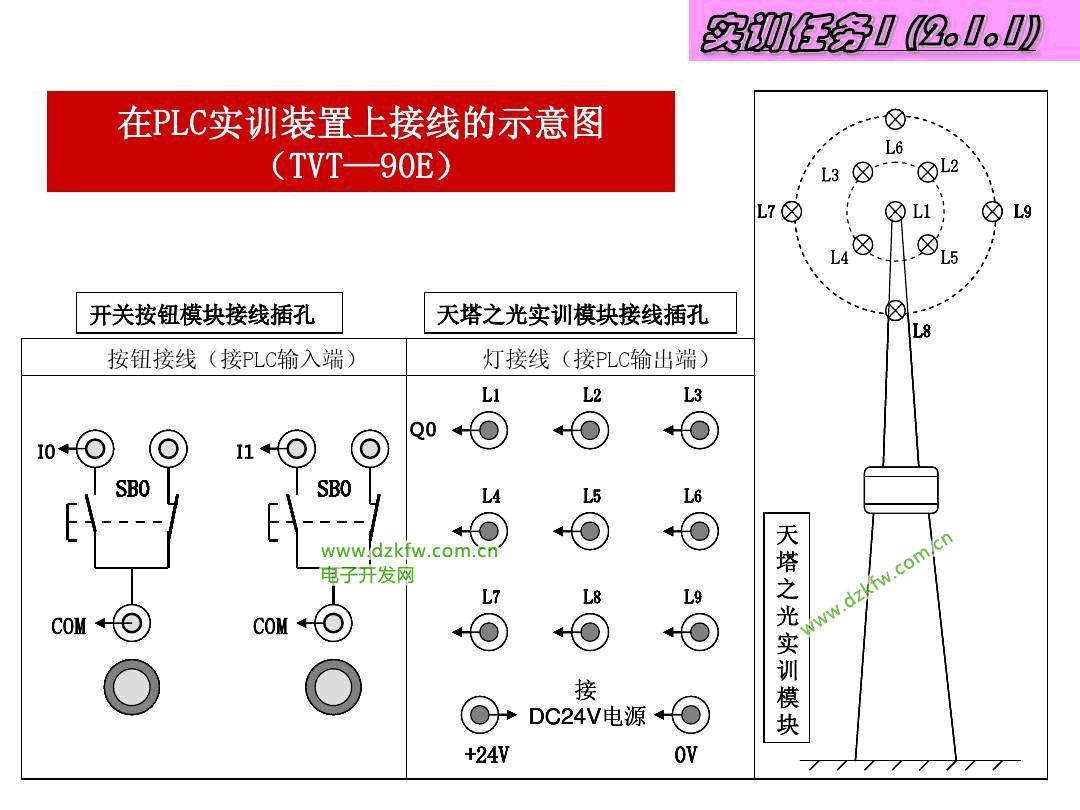

4.PLC對外接線圖輸出口用了9個，都是直流24V供電，如圖3-30所示。

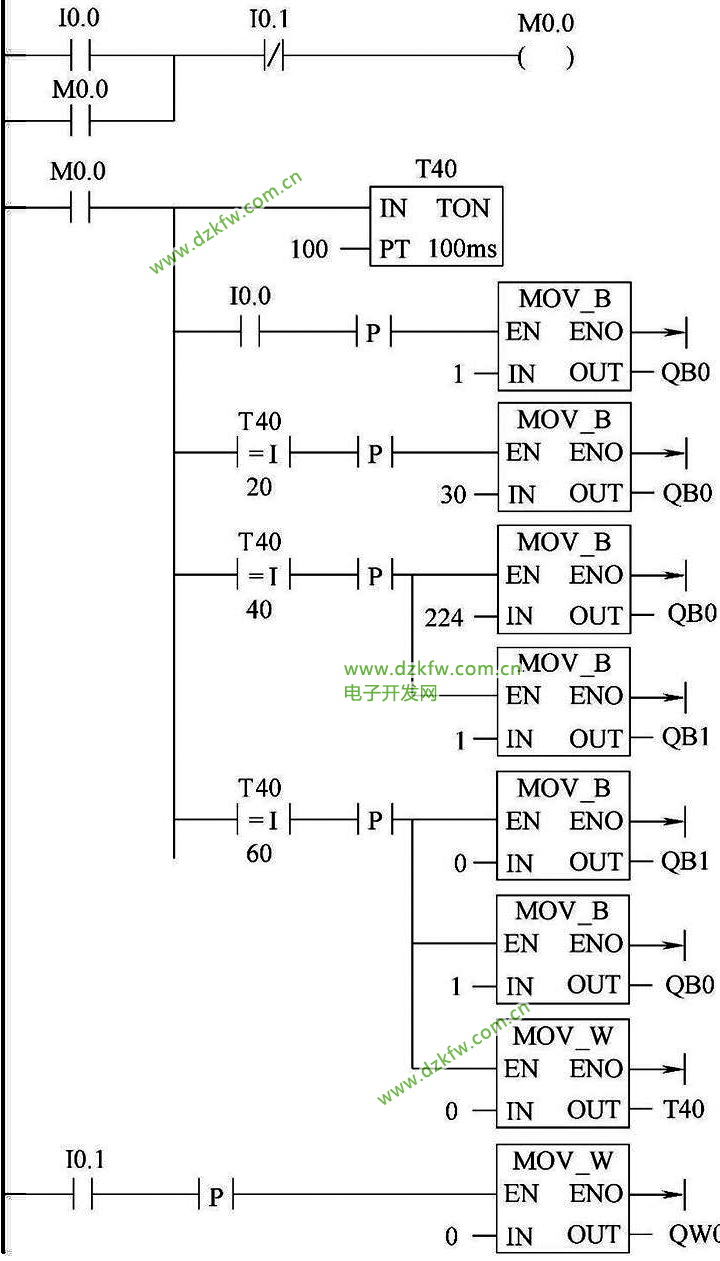

5.實驗參考程序

因控制要求并不復雜，程序易編易懂，2個方案供參考。使用比較指令以及送數指令，如下圖所示。
