脈寬調制指令PWM概要指定了脈沖的周期和ON時間的脈沖輸出的指令。功能和動作說明1. 16位運算(PWM)以周期[S2 ms]單位輸出ON脈沖寬度為 S1ms的脈沖。

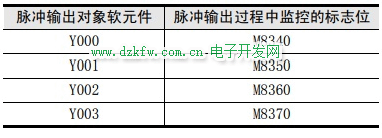

• 在 S1中指定脈寬t。 設定范圍: 0～32,767ms• 在S2 中指定周期T0。 設定范圍: 1～32,767ms• 在 D在中指定輸出脈沖的Y編號。 設定范圍: Y000、Y001、Y002、Y003注意要點1. 設定脈寬及周期的時間脈寬S1和周期S2 的值，請設定為S1 ≦ S2。2. 有關脈沖輸出• 可以在D 中指定的軟元件，根據系統配置情況僅有下列的輸出有效。－使用高速輸出特殊適配器*1時 Y000、Y001、Y002*2、Y003*2－使用基本單元的晶體管輸出時 : Y000、Y001、Y002*3*1. 高速輸出特殊適配器只能連接到FX3U可編程控制器。請使用晶體管輸出型的可編程控制器。*2. 指定高速輸出特殊適配器的Y002、Y003時，需要第2個高速輸出特殊適配器。*3. FX3G可編程控制器(14點、24點型)或FX3GC可編程控制器時，不能使用Y002。• 采用不受順控程序(運算周期)的影響的中斷處理方式來執行輸出控制。• 指令輸入為OFF時，則D 輸出也為OFF。• 脈沖輸出過程中監控 (BUSY/READY) 的標志位置 ON 時，不能執行使用了相同輸出的脈沖輸出指令和定位指 令。因此，即使指令驅動觸點為OFF，只要是脈沖輸出過程中監控的標志位為ON，就請勿執行指定了同一輸出編 號的定位指令和脈沖輸出指令。被驅動時，當脈沖輸出監控的標志位為OFF后，請經過1個掃描周期以上后再次執行指令。

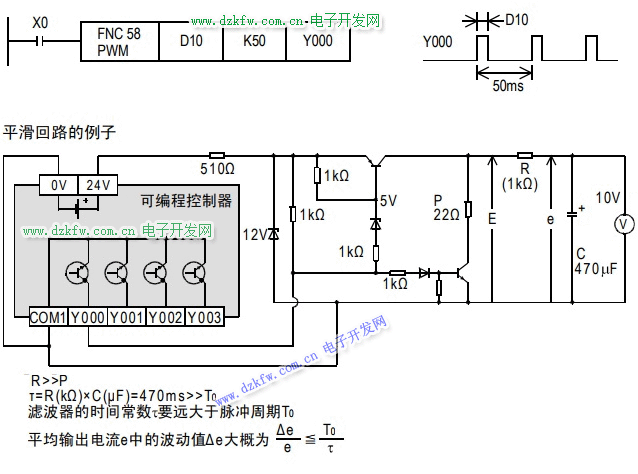

程序舉例在下面例舉的程序舉例中，使D10的內容在0～50間變化時，Y000的平均輸出為0～100%。 (D10)的內容超出50時會錯誤。在下面的例子中，使用了FX3U系列的基本單元(漏型輸出)。請根據所使用的可編程控制器的下述手冊進行連接。

程序舉例
