三菱PLC時間怎么輸入指令

以計時指令為例：

1、我們以X0輸入端作為計時開始信號，當PLC內部接收到計時信號時，位軟元件X1接通，在左母線處直接輸入“l(fā)dx0”即可在梯形圖中輸入。

2、我們以T0作為PLC內部計時器，此時應注意計時器的類型：T0～T199表示100ms通用定時器，T200～T2451表示0ms通用定時器，可以在輸入信號后端輸入“outt0k30”，k30表示3000ms，即3秒。

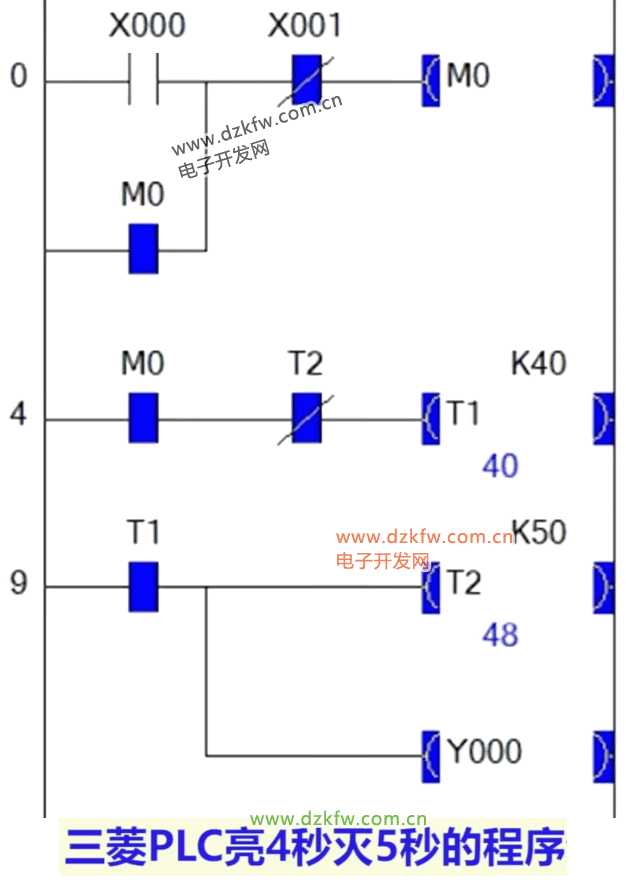

三菱PLC定時器的用法，三菱plc定時器T用法

3、當計時結束后需要有輸出信號，這個輸出信號可以控制外部設備也可以作為警示燈，我們以Y0做為輸出。

4、當計時結束后如果不斷開計時器也不復位，這時計時器將保持最后數值，我們可以增加復位指令對C0復位。完成后可以點擊測試按鈕進行仿真。

5、在邏輯測試對話框可以增加位元件監控畫面，點擊菜單的“軟元件”然后選擇“軟元件窗口”選擇X和Y，這時就可以對所編程序的輸入和輸出進行操作和監控。

6、在X輸入對話框中，若點擊一次輸入按鈕可以將輸入自鎖，點擊兩次自鎖解除。當點擊X0后等待3秒，這時Y0將輸出。這時如果點擊兩次X1則可對計時器復位，復位后重新計時。

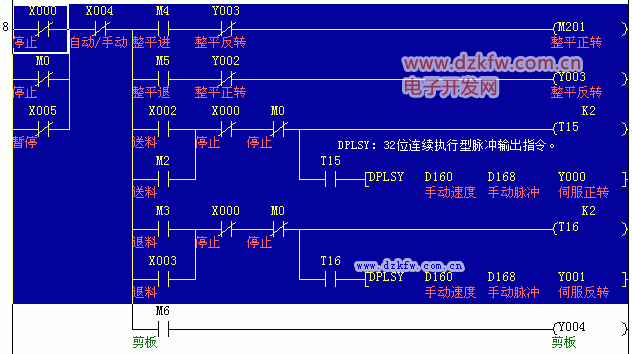

三菱plc延時指令的編寫

在觸摸屏上對應D128。輸入你想要的數即可。這個是100MS為單位。

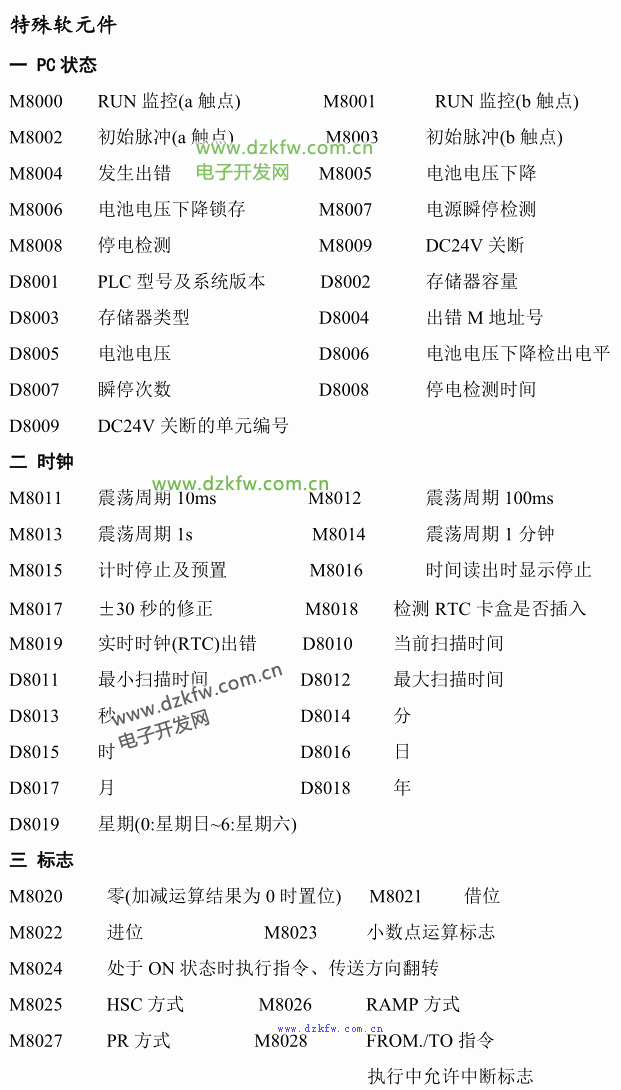

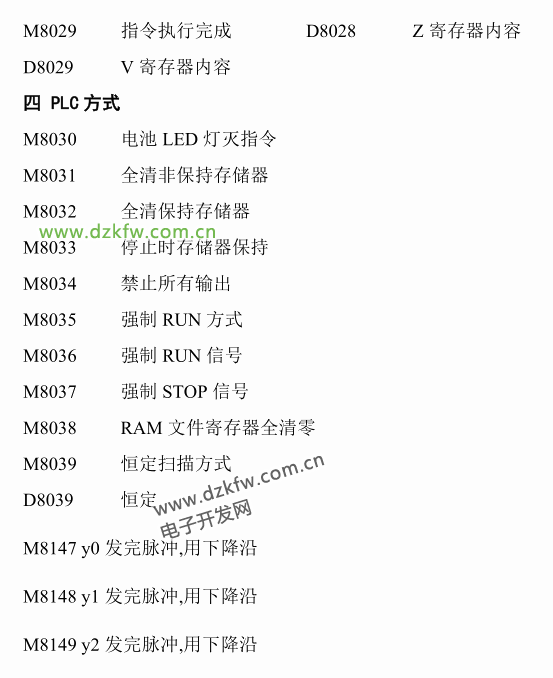

三菱plc特殊繼電器、軟元件M8000等

三菱plc的定時器時間間隔程序，三菱PLC的特殊寄存器M8000
