三菱Q系列PLC，一般有USB連接，自帶以太網端口連接，以太網模塊連接三種模式，今天就講一下三種模式的連接流程。

USB連接需要安裝USB驅動，一般安裝GX Works2軟件后會自動安裝驅動，但個別時候因?yàn)闅⒍拒浖�或者系統原因，可能安裝不上，那么我們就要手動安裝驅動到計算機。具體安裝方法大家可以自行查找一下。

不同CPU的USB接口也不盡相同，有的是方口USB，學名叫TYPE-B，還有一種梯形USB口的，學名叫Mini-B，比方口的要小上一點；

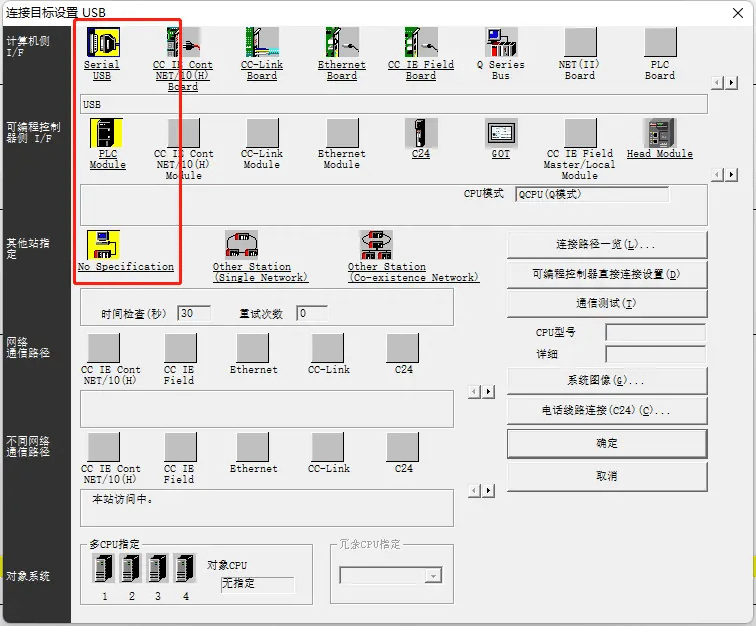

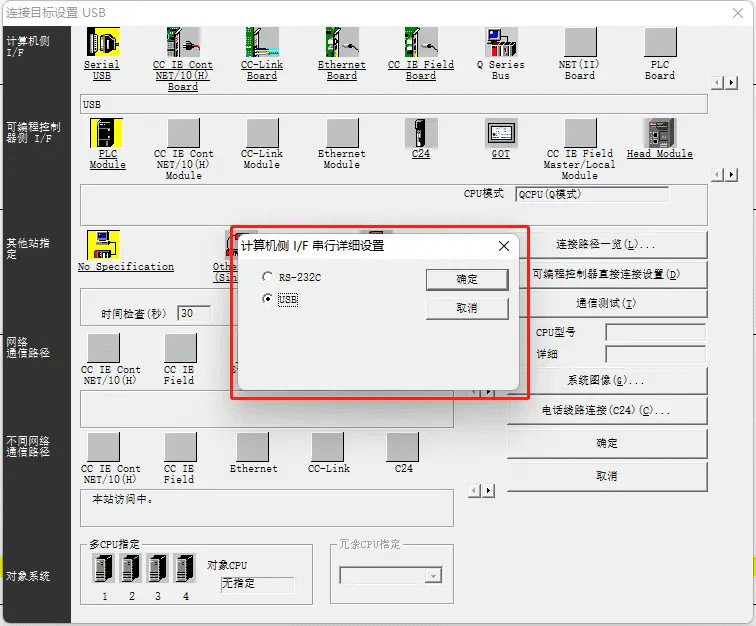

如果用USB連接，直接設置為USB連接就可以，不需要向FX3U那樣還要選擇COM口，直接選擇USB就行。

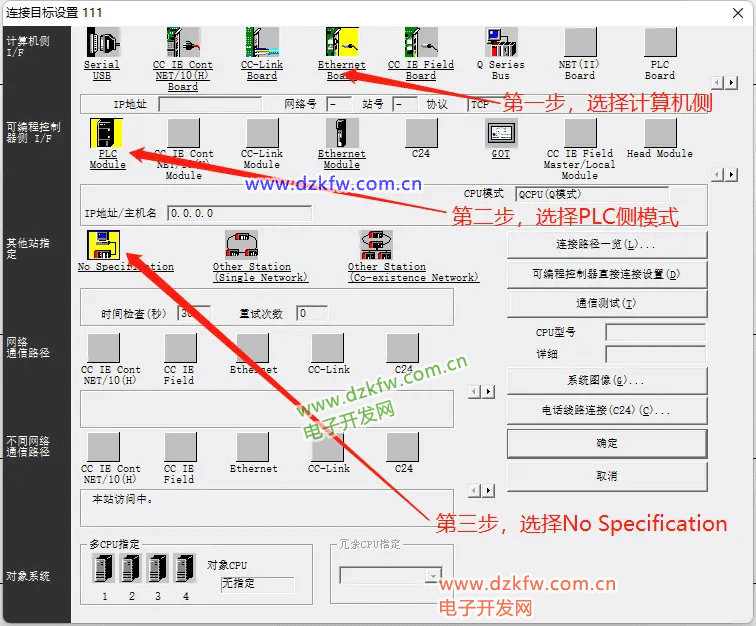

首先用CPU自帶以太網端口進行連接，依次選擇計算機側-可編程控制器側-其它站這三個選項；

其中計算側指的是我們電腦的連接方式，選擇Ethernet Board，一般指的是計算機的網卡；

可編程控制器側，選擇PLC Module，指的是CPU組件本體；

其它選擇，選擇No Specification，指的是訪問本站，也就是CPU本身；

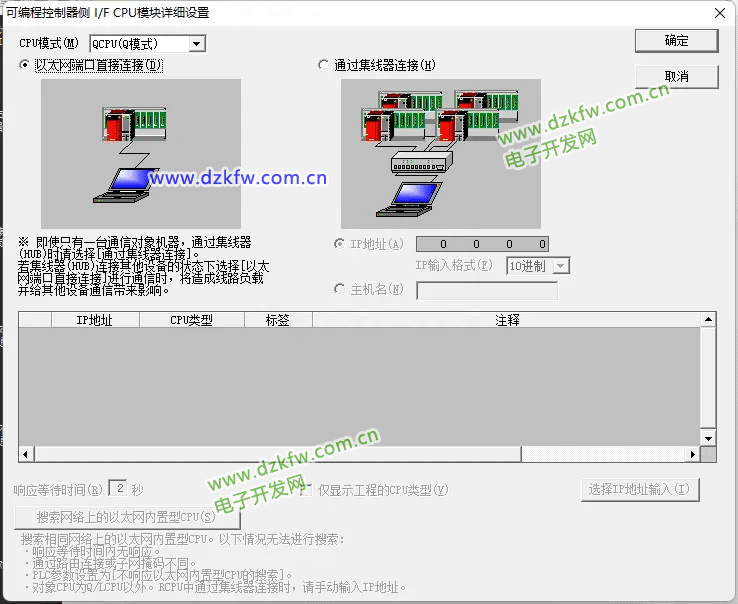

然后，再次雙擊PLC Module這個按鈕，進入PLC側設置；

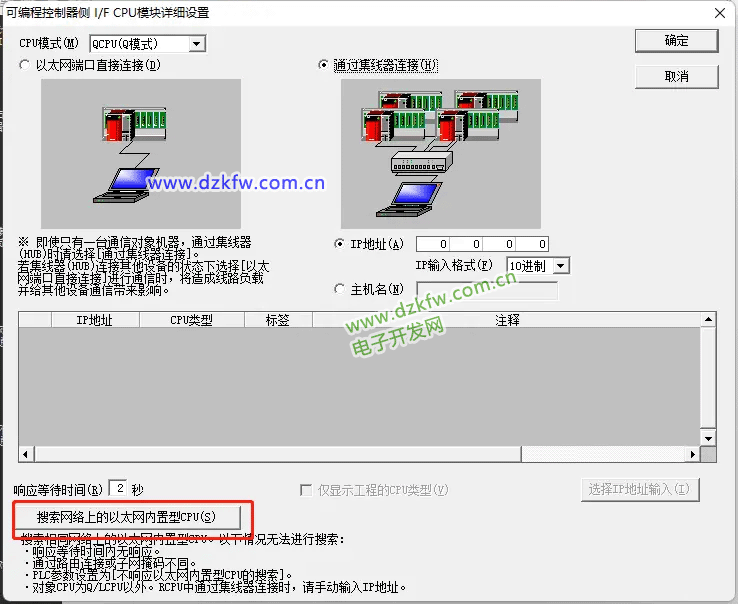

這里又分兩種情況，一種是電腦直接插網線到CPU上，這種不需要設置IP地址，就可以連接；

另一種是通過集線器，也就是交換機進行連接，這里需要設置IP地址，要和CPU內置以太網口的IP一致，這里可以通過搜索網絡上的以太網內置型PLC進行查找，會顯示出IP地址；

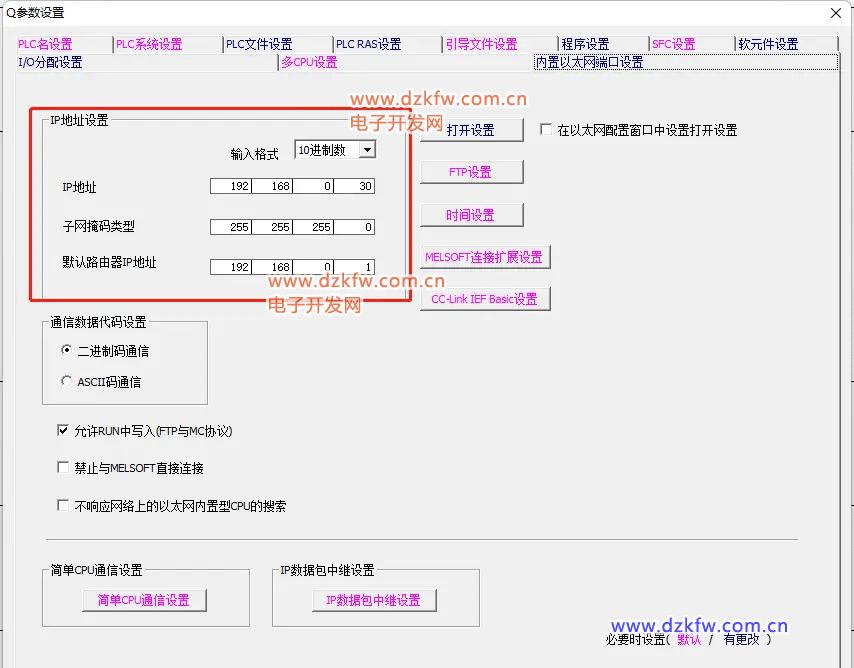

以太網IP地PLC參數中進行設置；

三菱的以太網模塊是與第三方以太網設備通訊的，通過交換機，可以與很多設備一起通訊，當然也可以和GX Works2通訊。

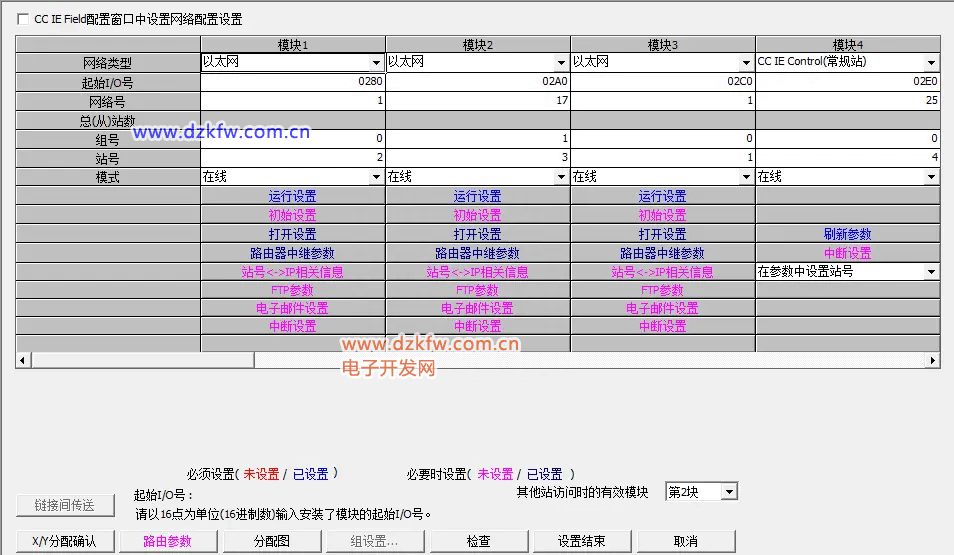

首先設置以太網模塊，這里添加了三個以太網模塊，分別進行不同的通訊，有些是專用的以太網模塊，比如和MES通訊的，和視頻通訊的，還有的以太網模塊是通用的，主要用來和觸摸屏，電腦調試進行通訊，這里面第三塊網卡是與觸摸屏及調試通訊用的，注意網絡號為1、站號為1；

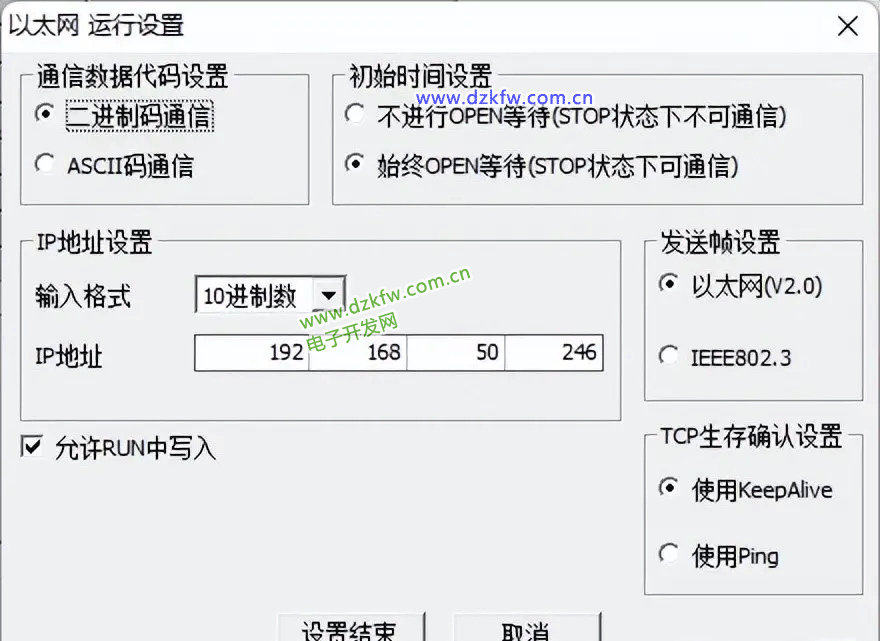

點運行設置，設置以太網模塊的IP，設置完成點擊設置結束；

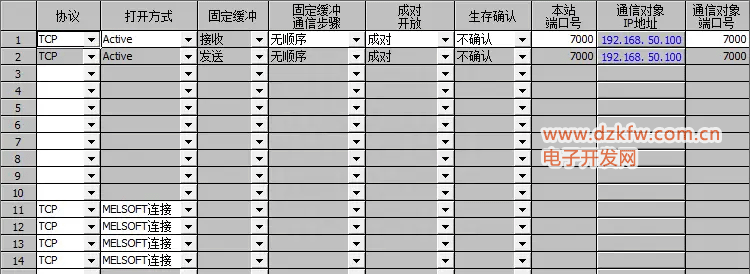

點擊打開設置，這里可以添加各種通訊通道，如果想要電腦通過GX Works2進行通訊，要添加MELSOFT連接，一個通道只允許一臺電腦連接，如果要允許多人同時調試連接，那么就多設置幾個通道；

參數保存后，通過USB連接或者內置以太網模塊連接下載到PLC中，后面才可以用以太網連接方式。

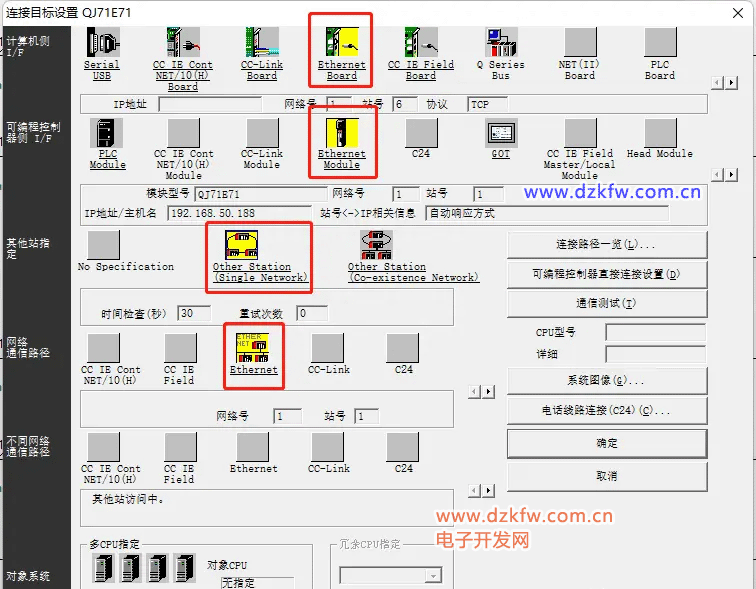

新建連接方式QJ71E71，雙擊進入

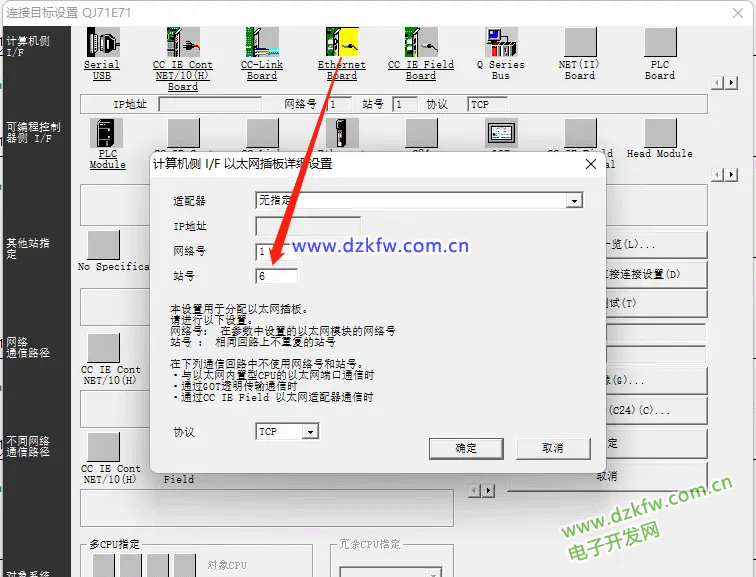

點擊計算機側的連接方式Ethernet Board，設置網絡號和站號，網絡號和以太網模塊一致，站號與以太網模塊不一致。

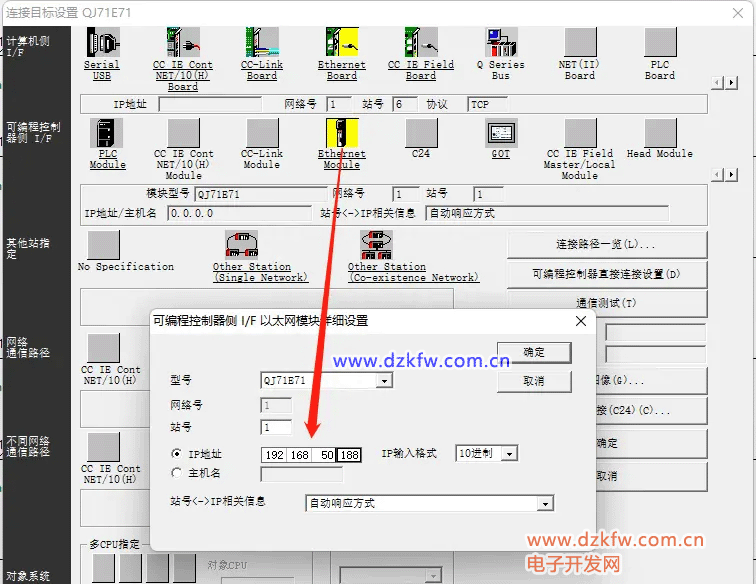

可編程控制器側，選擇Ethernet Module，設置站號、IP地址，這里的站號要與以太網模塊的站號一致。

點擊其余兩項，完成設置；

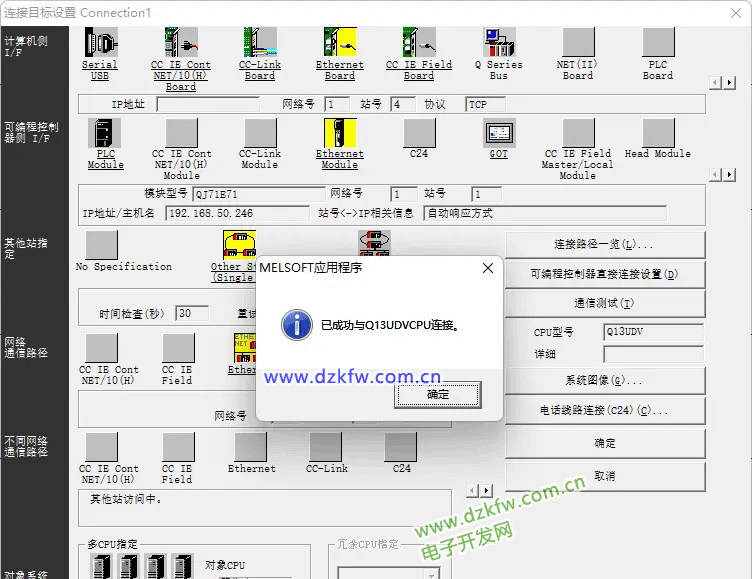

點擊通訊測試，已經連接上PLC了；

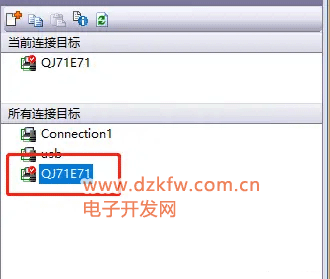

最后把連接通道設置為默認，以后GX Works2將以此為默認連接方式與PLC進行通訊。
