第一行：表明是使用 RS485方式、波特率是 9600bps、停止位 1位、偶校驗方式、數據長度為 8位

第二行：表明 PLC通信協議選擇為 MODBUS RTU，且做 MODBUS RTU主站第三行：表明變頻器響應 PLC命令的最大時間是 1000ms，即就是 1秒

第四行：MODBUS RTU 3.5字符響應時間，設置時，應該大于 3.5字符時間即可，這里設置為 400ms第五行：是信息對信息的延遲時間，這里設置為 10ms第六行：主站命令錯誤從試次數，設置為 0

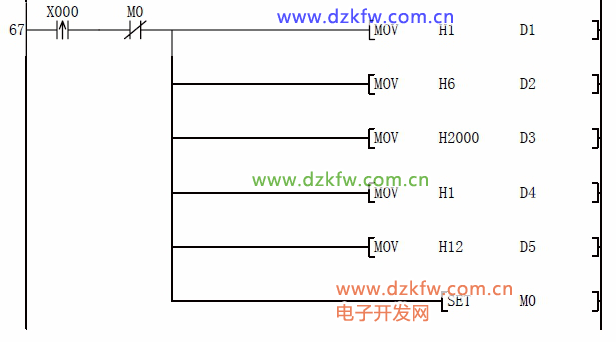

正傳變頻器命令段D1：變頻器從站地址，這里設置為H0001

D2：MODBUS RTU 寫寄存器功能碼，為H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為H0001，因為功能碼06 就指的是給單個寄存器寫數據的

D5：正傳寄存器數據，查閱變頻器手冊可知為H0012反傳變頻器命令段

D1：變頻器從站地址，這里設置為H0001

D2：MODBUS RTU 寫寄存器功能碼，為H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為H0001，因為功能碼06 就指的是給單個寄存器寫數據的

D5：反傳寄存器數據，查閱變頻器手冊可知為H0022

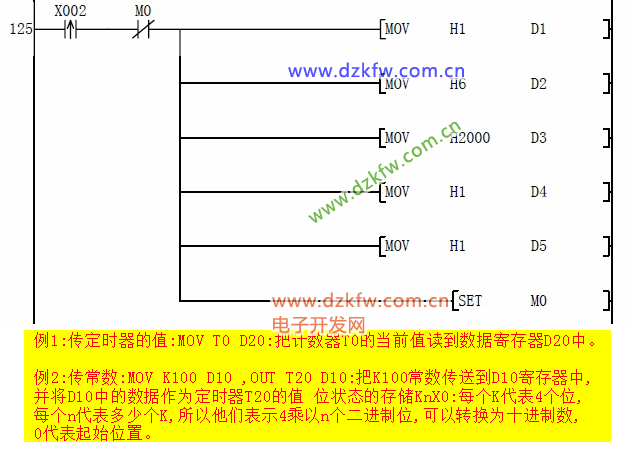

停止變頻器命令段D1：變頻器從站地址，這里設置為H0001

D2：MODBUS RTU 寫寄存器功能碼，為H0006

D3：寫變頻器啟動/停止寄存器地址，查閱變頻器手冊可知道為H2000

D4：PLC 預寫的寄存器個數，這里一定要設置為H0001，因為功能碼06 就指的是給單個寄存器寫數據的

D5：停止寄存器數據，查閱變頻器手冊可知為H0001

寫頻率變頻器命令段D1：變頻器從站地址，這里設置為H0001

D2：MODBUS RTU 寫寄存器功能碼，為H0006

D3：寫變頻器頻率寄存器地址，查閱變頻器手冊可知道為H2001

D4：PLC 預寫的寄存器個數，這里一定要設置為H0001，因為功能碼06 就指的是給單個寄存器寫數據的

D5：寫頻率寄存器數據，先給D0 預寫想要的頻率值后，然后按下X3 即可把預想的頻率寫入變頻器，比如預想寫如 21.22HZ的話，那么應該首先給 D0賦值 K2122，然后按下 X3即可寫入頻率

延時觸發 ADPRW指令，延時時間可做調整，這里是 100ms，也可以再短一些，比如 10ms，20ms，50ms等

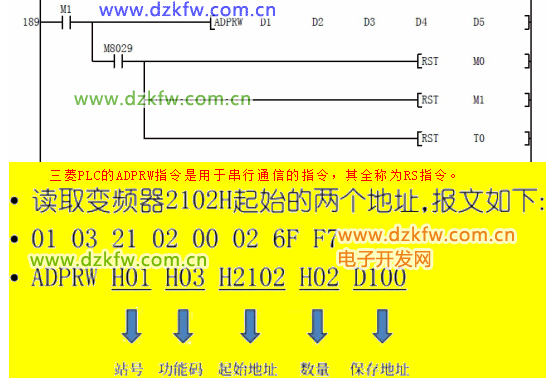

ADPRW 指令段，ADPRW指令詳解[三菱PLC作Modbus通信,用ADPRW指令讀取變頻器的頻率,了解一下]

剛才講過了D1：是從站地址D2：是功能碼D3：是寄存器起始地址D4：是讀或者寫的寄存器個數D5：是讀或者寫的緩沖區

M8029 是ADPRW 指令完成標志位，當ADPRW 指令完成后，復位M0 M1 T0 等。
