經典三菱PLC案例程序(真實案例源程序)類似于輸送帶夾住貨物的程序

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/6/13

下面我來說說,一個經典PLC案例程序(真實案例源程序),饅頭機程序。

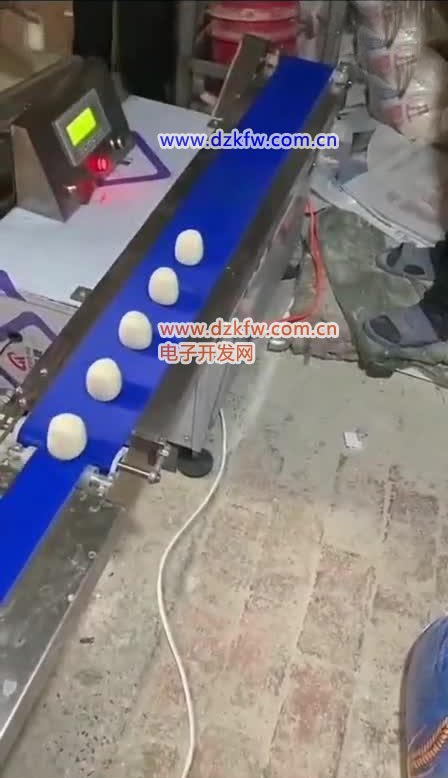

一個類似于輸送帶夾住貨物的程序,饅頭機程序?qū)嵨锎蟾湃缦拢?/P>

動作過程是這樣的:

按下啟動按鈕,當光電開關檢測到物體(饅頭)時,延時一段時間(可調),步進電機動作傳送帶前進,到達設定的前進距離后,步進電機停止動作傳送帶停止。當光電開關再次感應到物體(饅頭)時,重復上述動作。按下停止按鈕時,機器停止動作。其中,延時時間,傳送帶運動的速度和距離可在文本屏上設定。

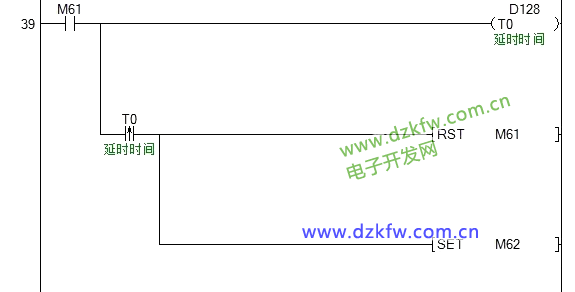

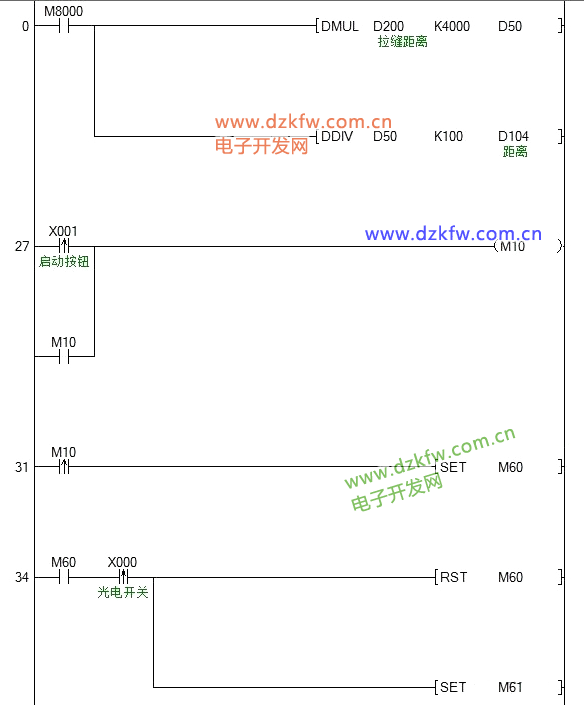

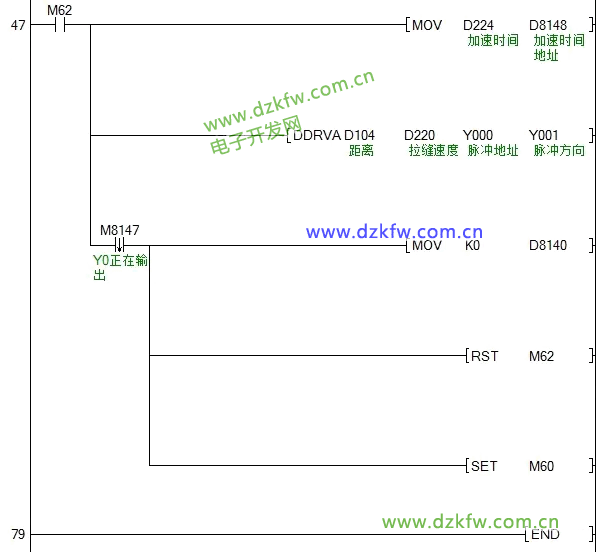

下面慷慨的放上PLC源程序:

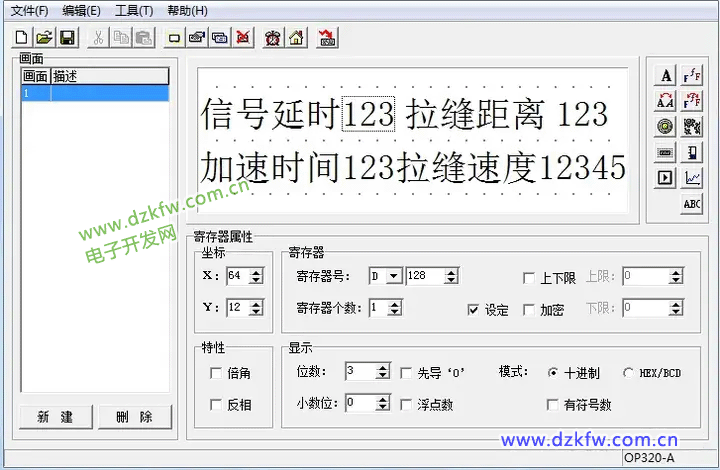

然后是文本屏的程序:

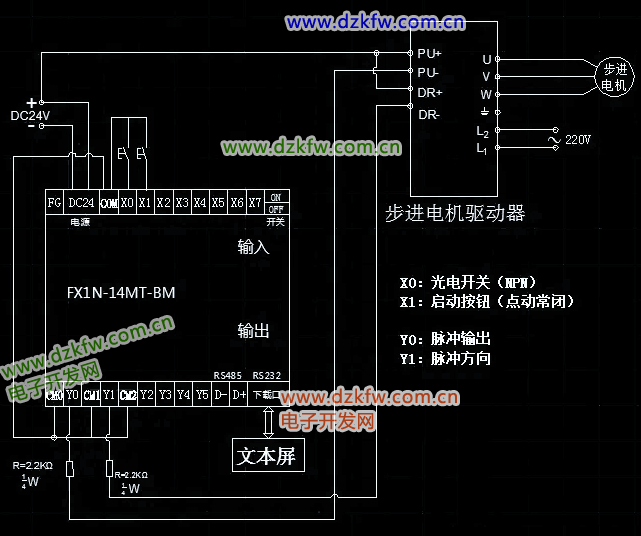

下面是接線圖:

三菱plc和步進電機驅動器、步進電機的接線圖

三菱plc和步進電機驅動器、步進電機的接線圖

程序包括了步進伺服電機,定位程序,原點清零程序,還用到了我的看門本領,PLC編程核心秘訣,可以說,用了我的這套方法就可以輕松編寫出多種程序,非常實用。


PLC的編程需要扎實的基本功更需要好的方法,朋友們在學習PLC編程的時候一定要把知識和編程方法同步進行,知識和編程方法兩手抓,好的思維方法對于以后做事情都是有很多幫助的。技能是能夠帶給你一輩子的,掌握了誰也拿不走的東西,是能夠受用一輩子的。

這套適用于零基礎非常想學自動化PLC編程,和有一定的經驗但是編程沒有思路的朋友,希望大家進去看看,會有幫助。

好了,今天的分享就到這里,我會持續分享給朋友們更多的PLC學習知識方法,祝奮斗在電氣工程領域的PLC早日成功。
