絕對定位（absolute）
相對定位（relative localization）

三菱PLC絕對定位和相對定位指令用法

（1）相對定位 DRVI、DDRVI

以相對驅動方式執行單位速度的指令。用帶正負的符號指定從當前位置開始的移動距離方式，也稱增量驅動方式，如下列圖標所示：

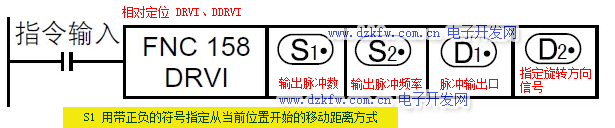

圖4-18 DRVI指令格式

表4-14 相對運動指令的操作數

※1.設定范圍: 16位運算時為-32,768~+32,767（0除外)

32位運算時為-999,999~ +999,999(0除外)

※2.設定范圍: 16位運算時為10~+32,767(Hz)

32位運算時如下所示。

（2）絕對定位 DRVA、DDRVA，如下列圖表所示：

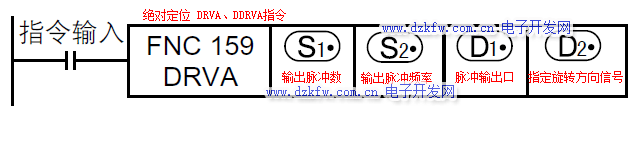

圖4-19 DRVA指令格式

表4-15 絕對運動指令操作數

※1.設定范圍: 16位運算時為-32,768~+32,767（0除外)

32位運算時為-999,999~ +999,999(0除外)

※2.設定范圍: 16位運算時為10~+32,767(Hz)

32位運算時如下所示。

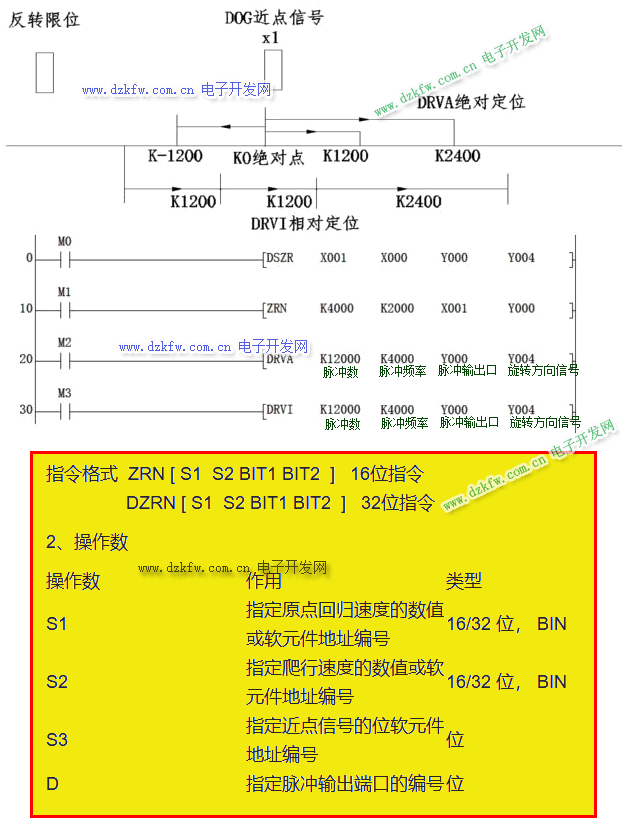

三菱PLC指令教程DDRVI和DDRVA、ZRN、DZRN指令用法實例
