三菱FX3UPLC模擬量適配器與特殊功能模塊

三菱FX3UPLC模擬量適配器與特殊功能模塊區別：

1、適配器（ADP）模塊在PLC的左邊，每臺FX3U PLC最多支持4臺適配器（不包括通信高速輸入輸出特殊適配器、通信特殊適配器、CF卡特殊適配器）；特殊功能模塊在PLC的右邊，最多支持8臺（以手冊為準）。

2、適配器（ADP）模塊使用PLC內部的特殊數據寄存器D來存儲數據；特殊功能模塊使用自帶的特殊緩沖存儲器BFM來存儲數據。

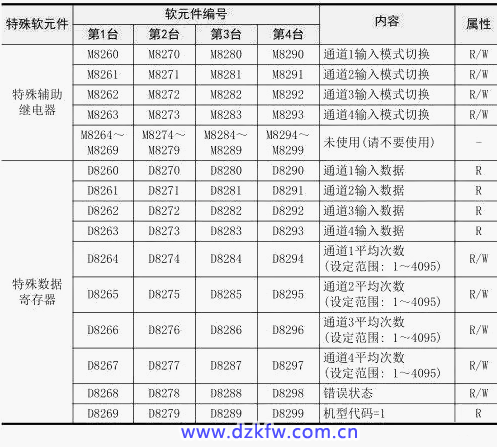

▼  FX3U-4AD-ADP使用的軟元件

3、FX3U-4AD-ADP模擬量適配器價格在900元左右，分辨率為2.5mV/10uA；FX3U-4DA-ADP模擬量適配器價格在1100元左右，分辨率為2.5mV/4uA；FX3U-4AD特殊功能模塊價格在1000元左右，分辨率0.32mV/1.25uA；FX3U-4DA特殊功能模塊價格在1500元左右，分辨率0.32mV/0.63uA（以手冊為準）。總體來看FX3U 系列比FX2N系列分辨率要高。

4、模擬量適配器刷新時間為200~250us/4通道，程序掃描周期為程序掃描時間+模擬量轉換時間；FX3U-4AD特殊功能模塊刷新時間為500us/通道，F(xiàn)X3U-4DA特殊功能模塊刷新時間為1ms/通道（以手冊為準）。總體來看FX3U 系列比FX2N系列刷新時間要快。

5、模擬量適配器（ADP）不占用PLC最大輸入輸出點數；模擬量特殊功能模塊占用8點最大輸入輸出點數。

6、模擬量適配器（ADP）偏置與增益不可調整；模擬量特殊功能模塊偏置與增益可調整。

▼ FX3U-4AD-ADP接線

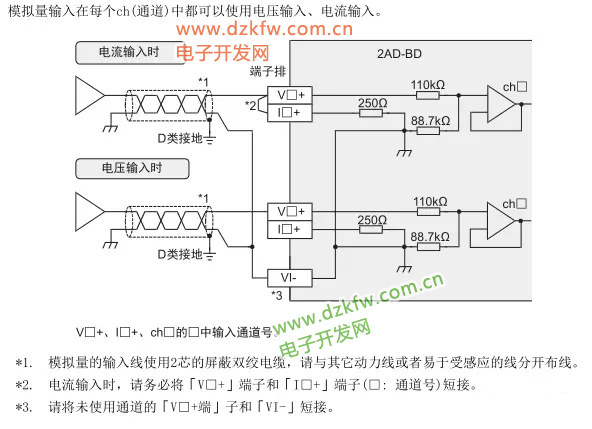

▼ FX3G-2AD-BD接線

▼ FX3U-4DA接線

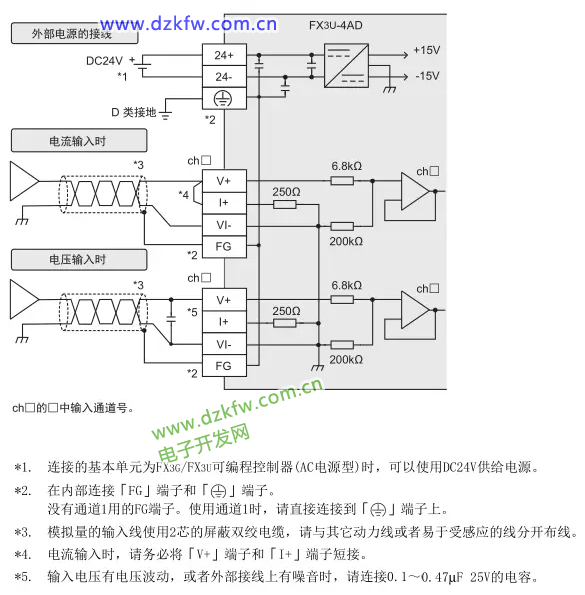

▼ FX3U-4AD接線

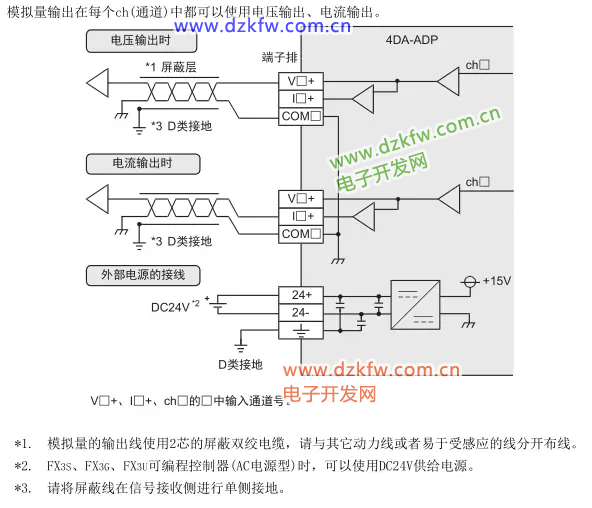

▼  FX3U-4DA-ADP接線

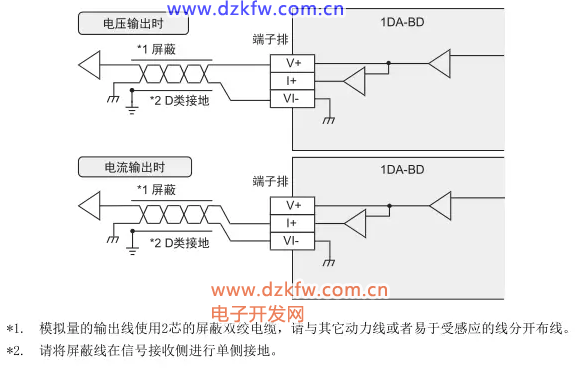

▼  FX3G-1DA-BD接線

▼ FX3U-4AD-PT-ADP接線

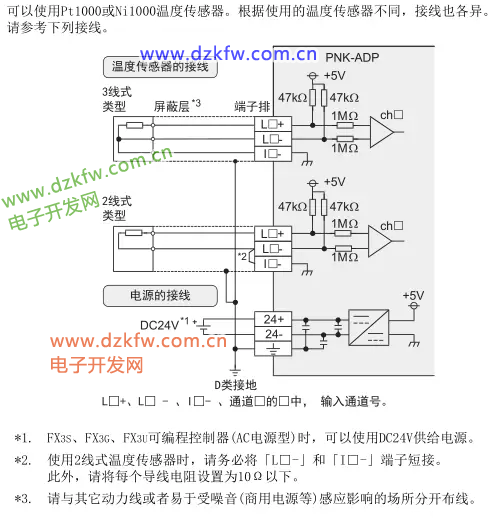

▼  FX3U-4AD-PNK-ADP接線

注意：同一個 FX3U-4AD-PNK-ADP 4通道溫度傳感器的類型必須統一。

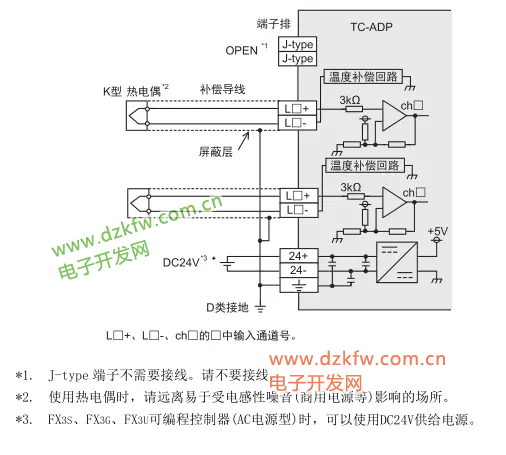

▼ FX3U-4AD-TC-ADP K型熱電偶接線

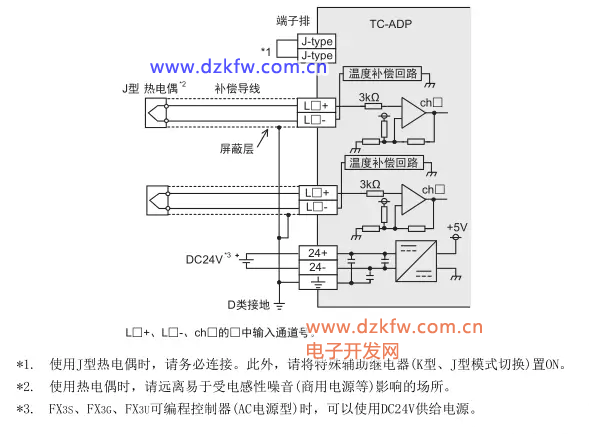

▼ FX3U-4AD-TC-ADP J型熱電偶接線

感謝閱讀指正，關注了解更多！
