三菱PLC模擬量編程_三菱FX2NPLC 模塊讀寫指令TO FROM_三菱from指令

作者:佚名    文章來源:本站原創    點擊數:229    更新時間:2025/2/7

三菱PLC模擬量編程,三菱FX2NPLC 模塊讀寫指令TO FROM

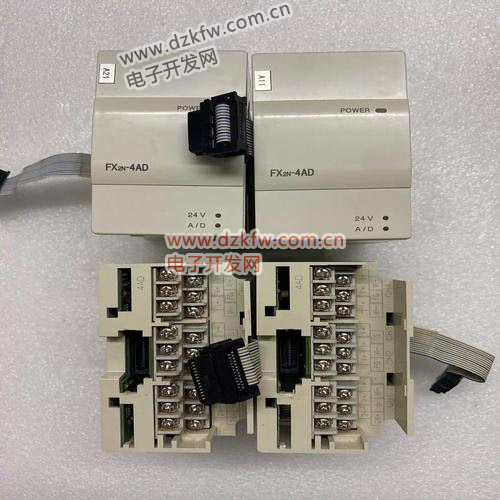

三菱plc模擬量擴展模塊FX2n-4AD

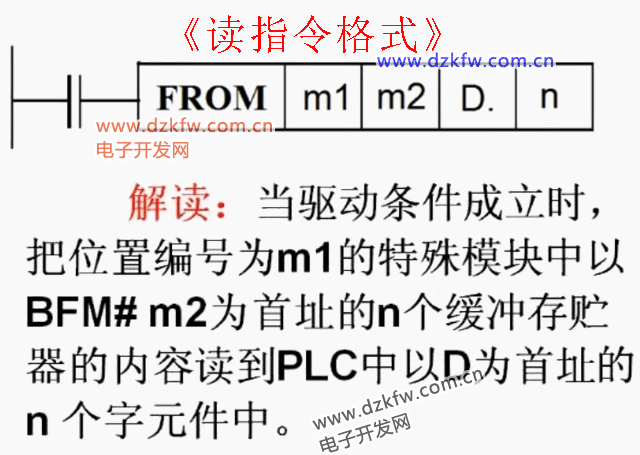

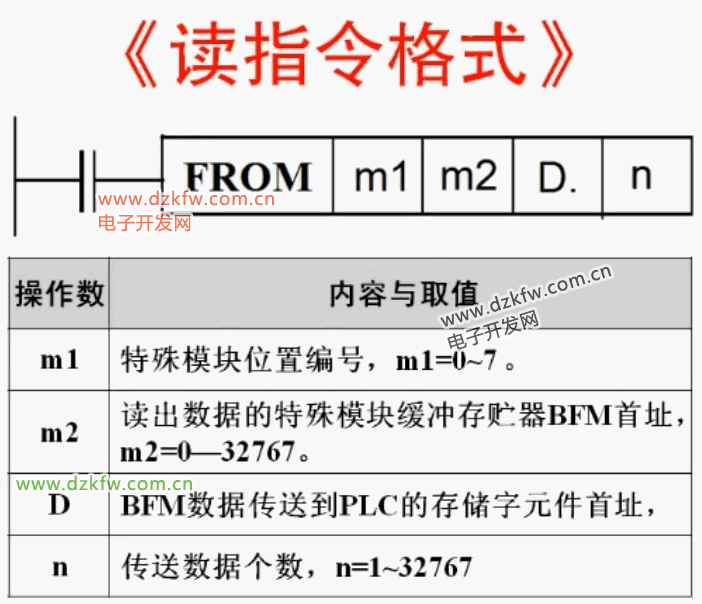

FROM讀指令格式

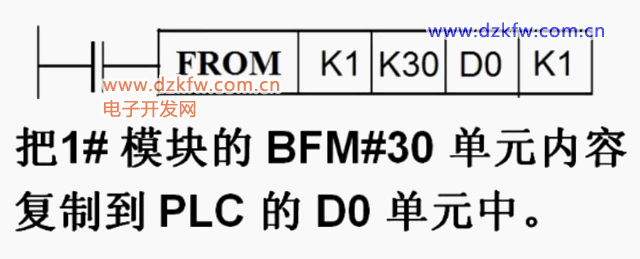

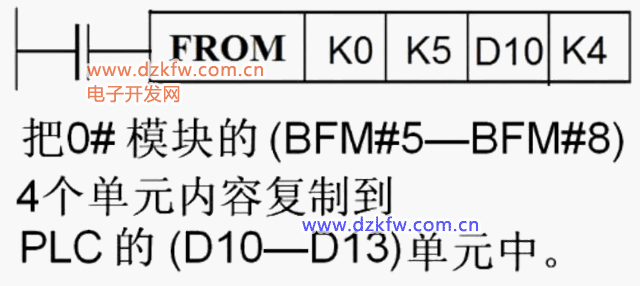

例1:

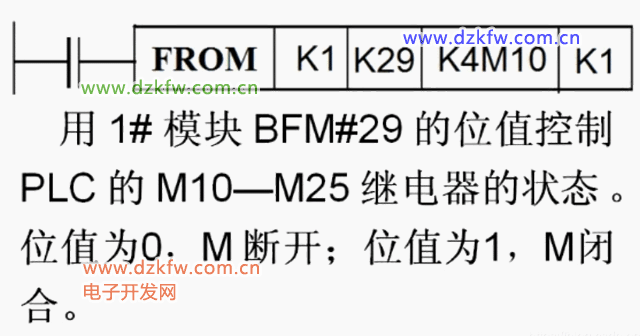

例2:

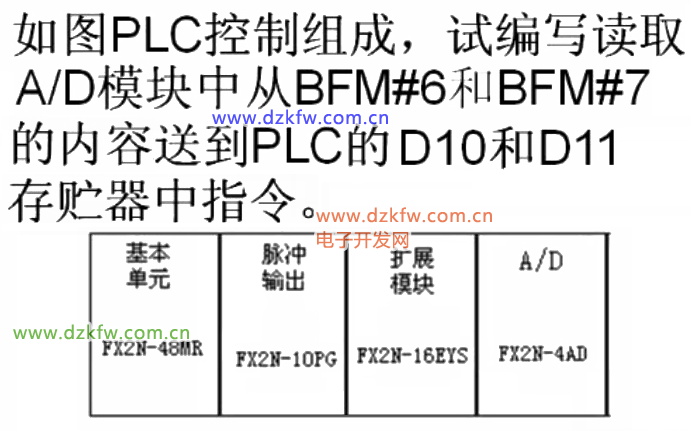

例3:

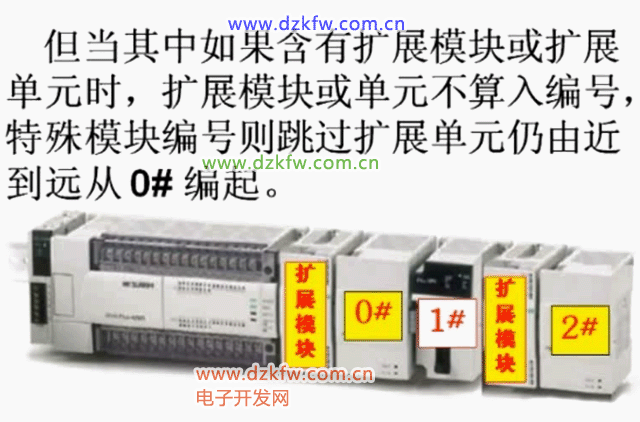

注意,擴展模塊不計入編號中

這里介紹一下擴展模塊和擴展單元的概念:
只對PLC I/O點進行擴展的模塊或單元叫做擴展模塊和擴展單元,其中,擴展模塊需要PLC供電,而擴展單元可以對其進行獨立供電

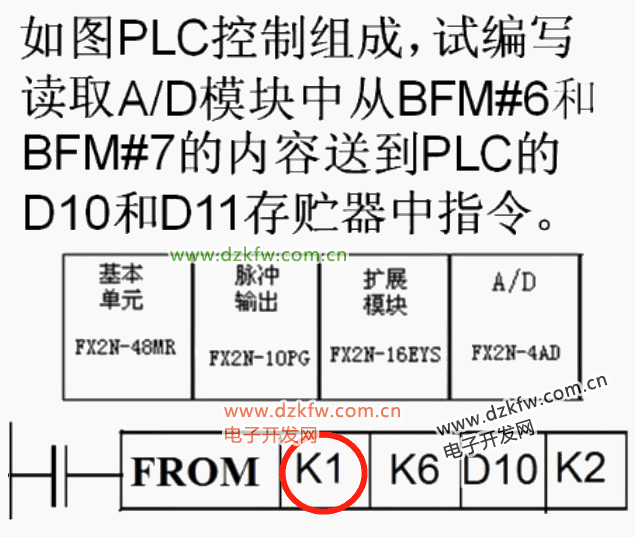

所以,上例的解答為:

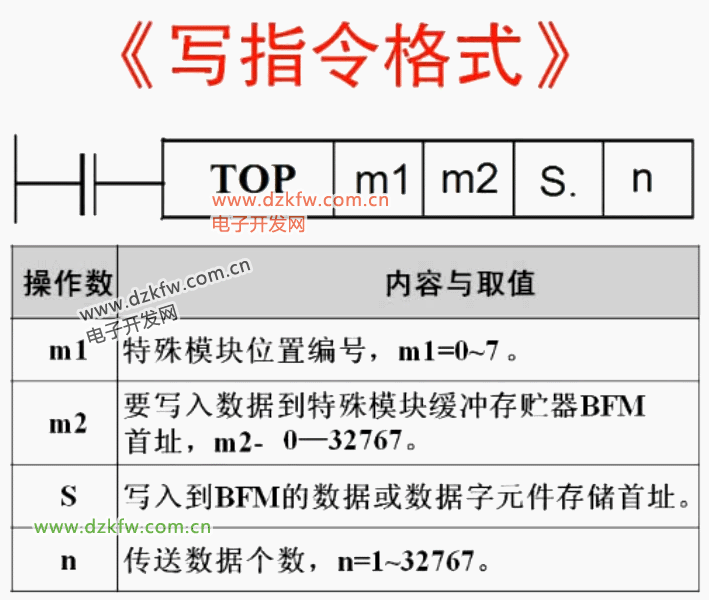

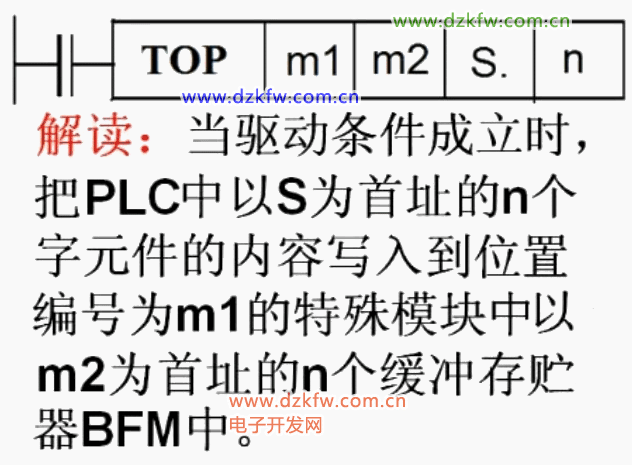

TO寫指令格式


這個指令是經常以TOP形式出現的

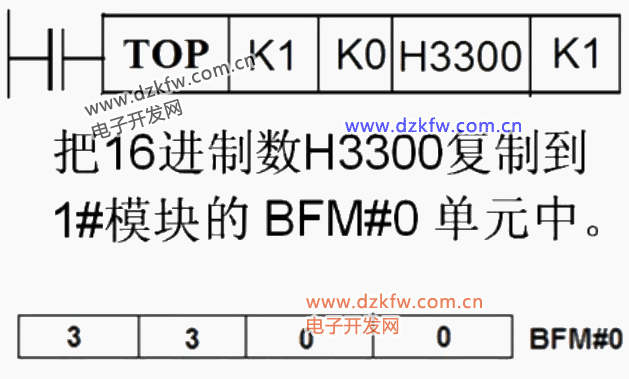

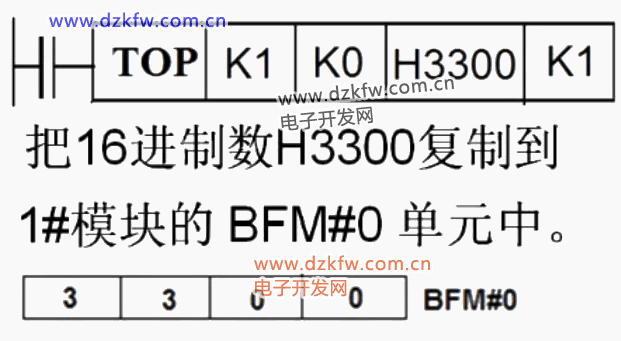

例1:

例2:

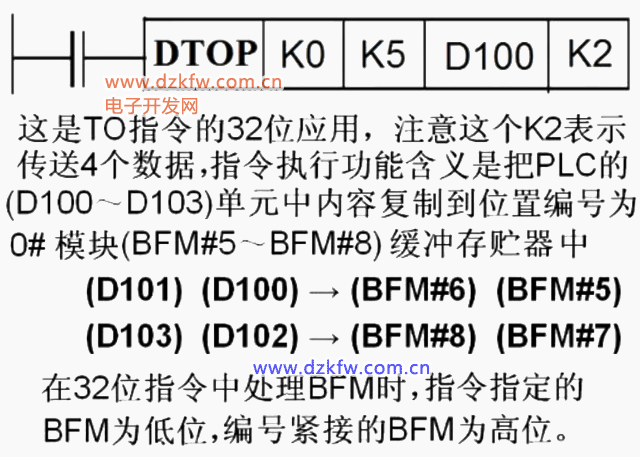

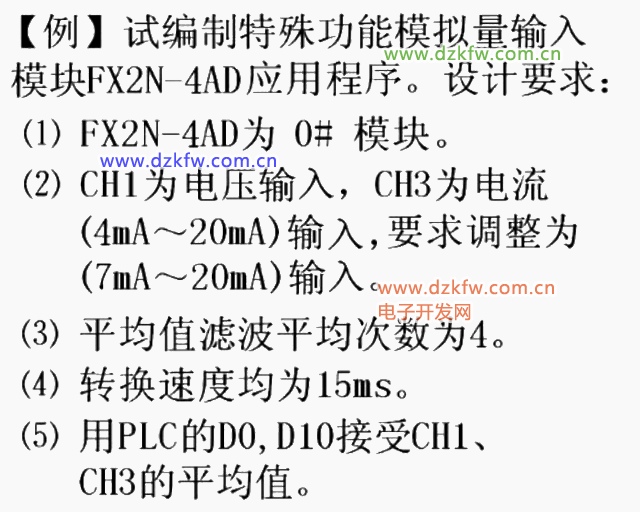

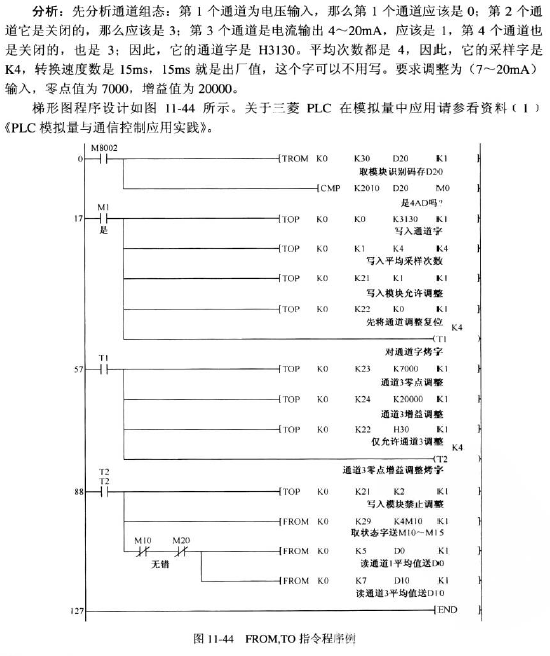

例3:

此例又需學習課程《PLC模擬量與通信控制應用實踐》,筆者也暫時仍未學習此課程,故留作日后講解
