三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、匯川PLC，與組態王軟件以太網通訊。

工具/原料

• 三菱FX系列PLC
• 組態王6.55版本軟件 KingView6.55
• BCNet以太網通訊模塊

方法/步驟

1. 新建工程并打開工程。

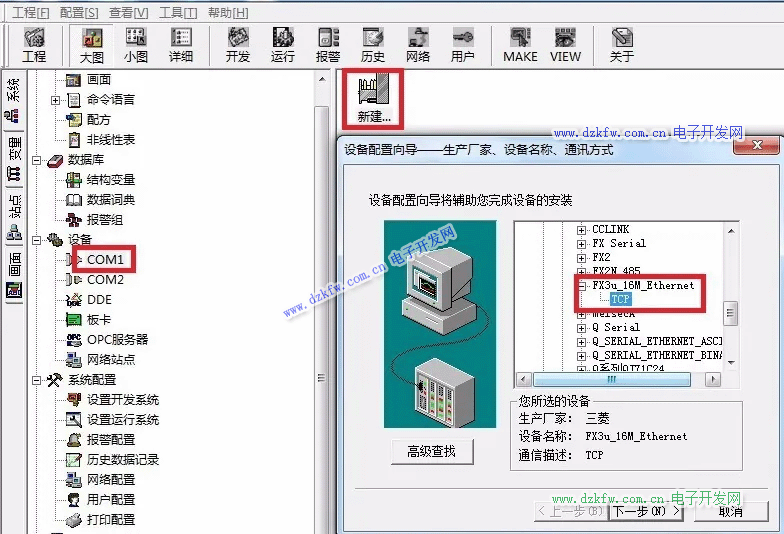

2. 點擊“COM1”，選擇“新建”，在彈出的對話框的選擇“FX3u_16M_Ethernet----TCP”，點擊“下一步”。

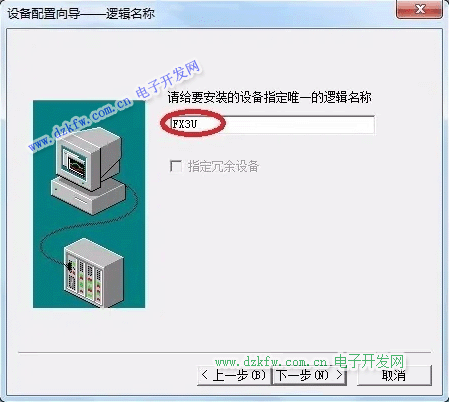

3. 輸入設備的邏輯名稱，點擊“下一步”。

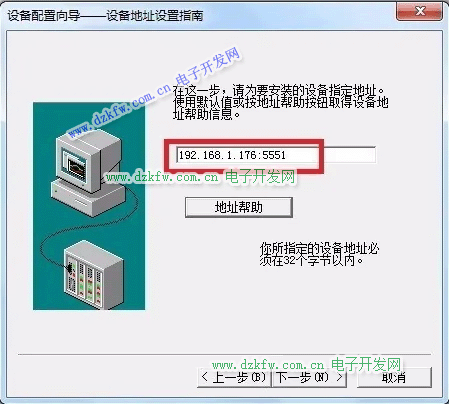

4. 輸入BCNet-FX的IP地址，以及PLC端口號5551。

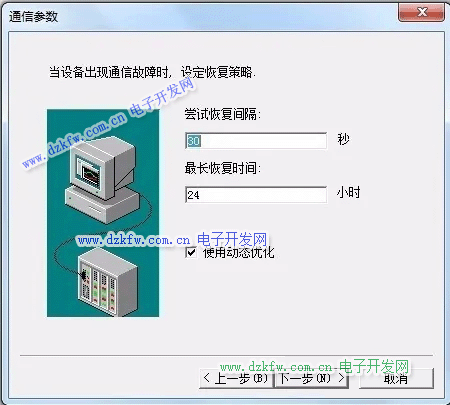

5. 5.輸入通信參數，默認即可，隨后點擊“完成”

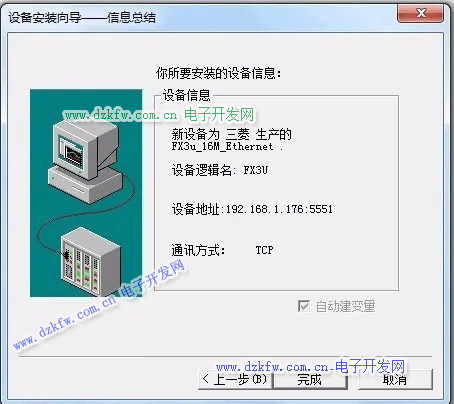

6. 點擊“完成”，完成通訊連接配置。



   END

注意事項

• 組態王6.55的三菱FX以太網驅動，需要更新。
