一、設置觸屏參數

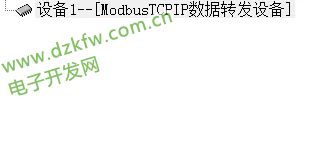

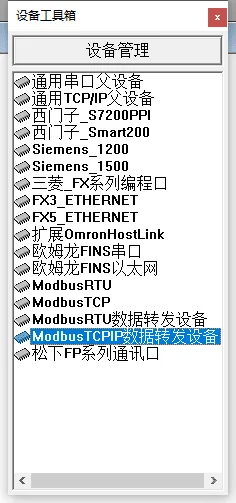

我用的觸屏型號為TCP7032kt，觸屏上電后，點擊屏幕，進入?yún)��?shù)設置模式，更改里面的網絡參數，使其和你鏈接的電腦在一個局域網內；開始創建觸屏設備，





進入屬性設置



設置TCP/UDP 為 TCP；IP地址設置為和電腦在同一局域網內；設備站號設置為 1或其他值；

然后添加設備地址，關聯變量。觸屏就設置好了。

二、設置組態王

1、添加設備

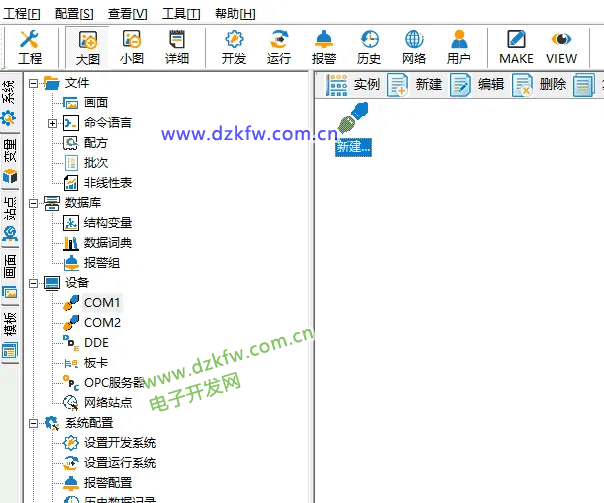

打開設備下的COM口，在新建上雙擊打開，

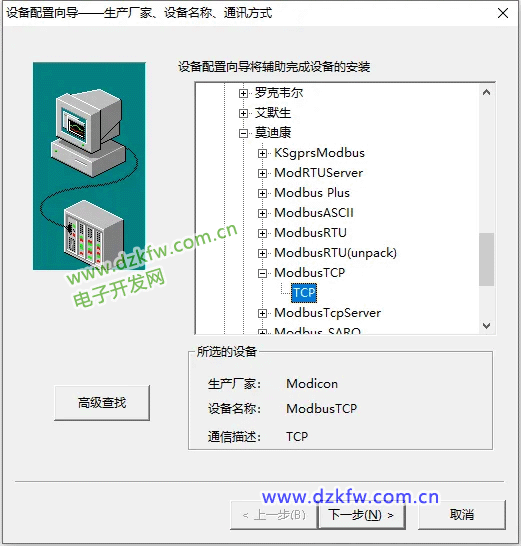

在設備驅動，選擇PLC→莫迪康→ModbusTCP→TCP。

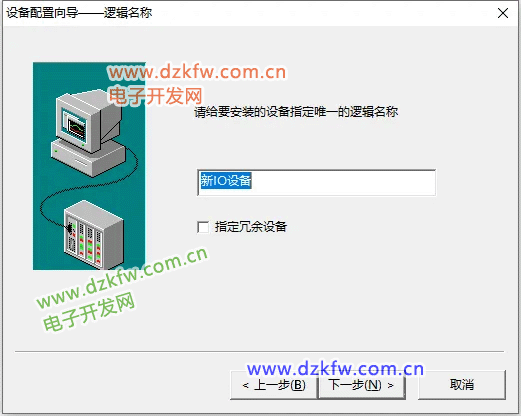

給驅動起一個名字。

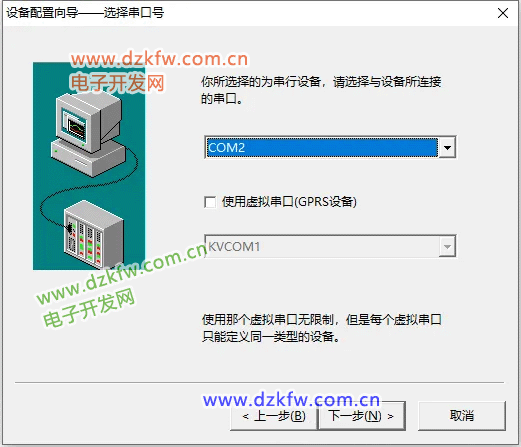

選擇一個端口號，這里我們是走的TCP協議，可以隨便選擇一個。

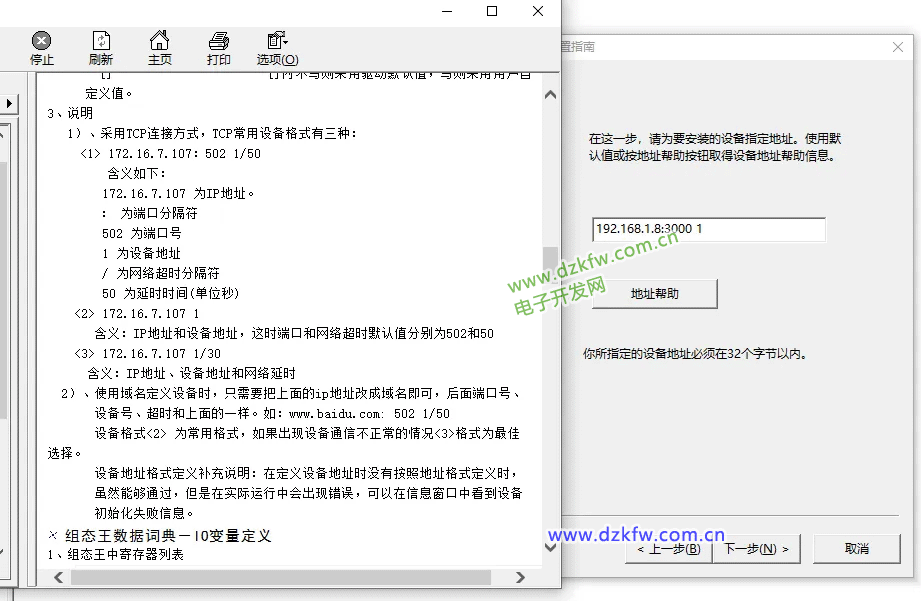

設置IP地址，

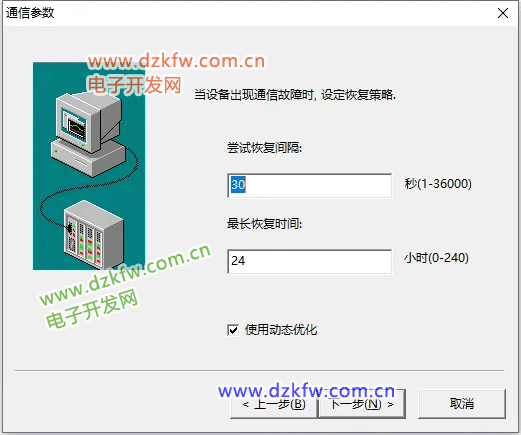

設置嘗試恢復間隔和最長恢復時間。

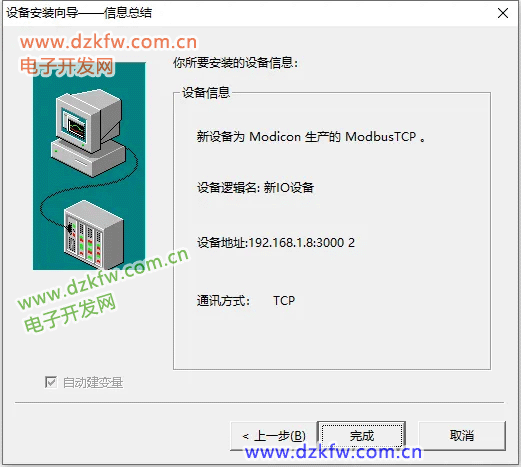

設置完成



2、添加數據變量

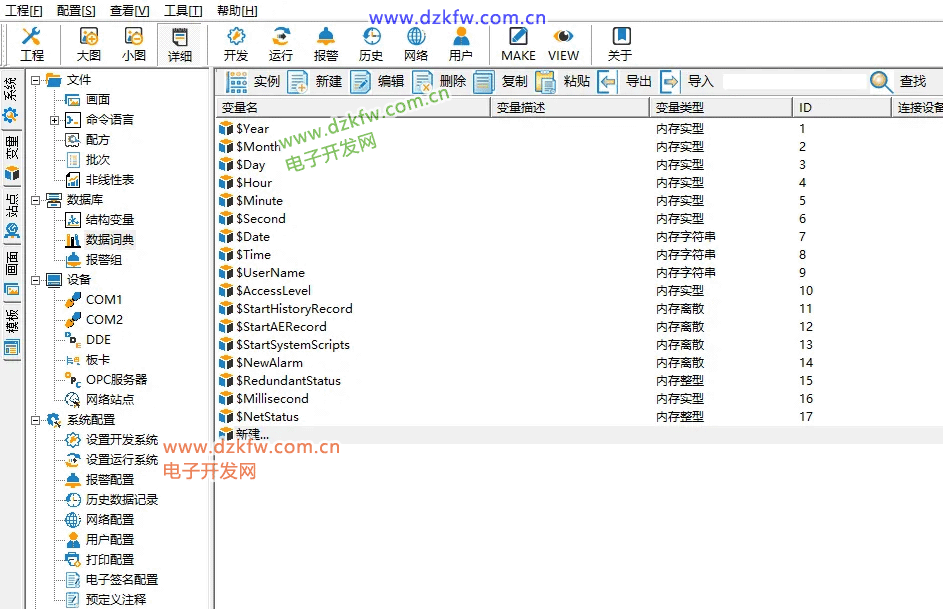

選擇數據庫下的數據詞典，雙擊新建，

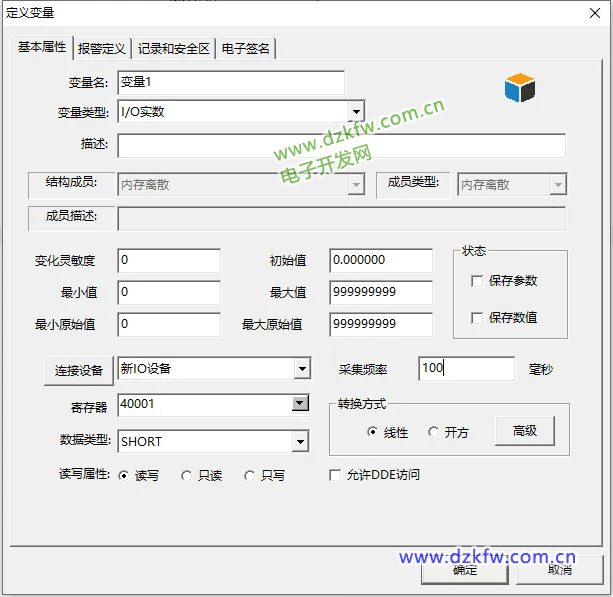

輸入變量名，選擇變量類型，選擇鏈接設備，選擇寄存器，輸入寄存器地址，選擇數據類型。



變量類型：內存類型用來在內部使用，I／O類型用來讀取外部數據，數據分為離散類型、整數、實數、字符串。

寄存器：要寫完整的地址，如40001表示4區的01地址。

數據類型：

Ｂｉｔ	位
ＢＹＴＥ	字節
ＳＨＯＲＴ	整數
ＵＳＨＯＲＴ	無符號整數
ＬＯＮＧ	長整數
ＦＬＯＡＴ	浮點數
Ｓｔｒｉｎｇ	字符串

3、連接數據庫

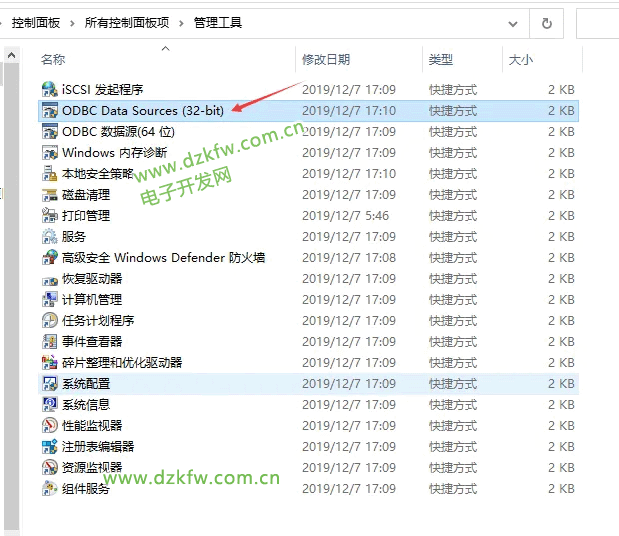

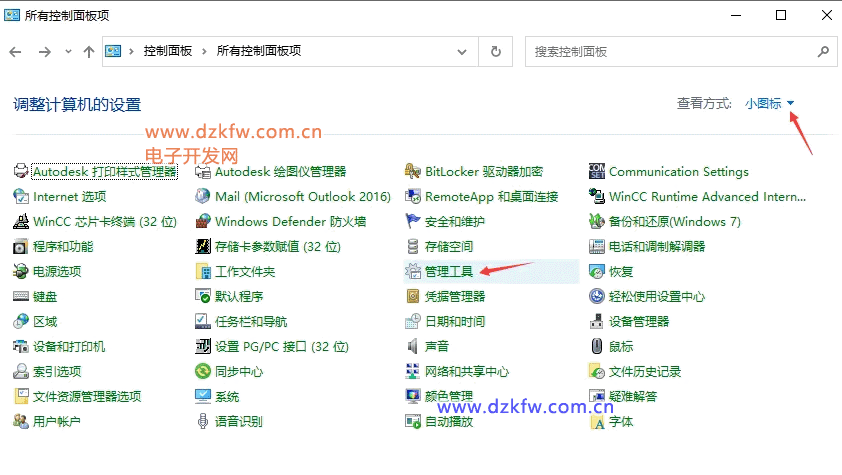

我使用的數據庫是微軟自帶的Microsoft Access 數據庫，使用前先創建好數據表，打開電腦的控制面板，把查看方式改為小圖標，然后選擇管理工具，再選擇 ODBC 數據源32位。

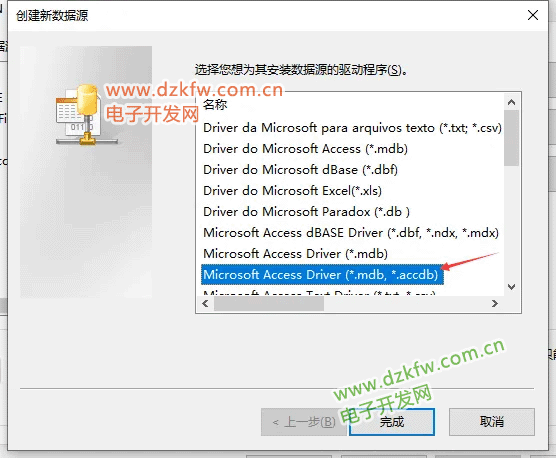

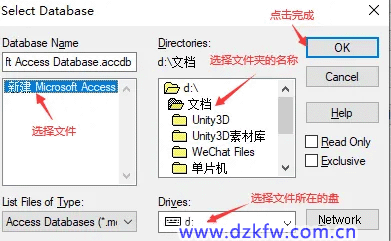

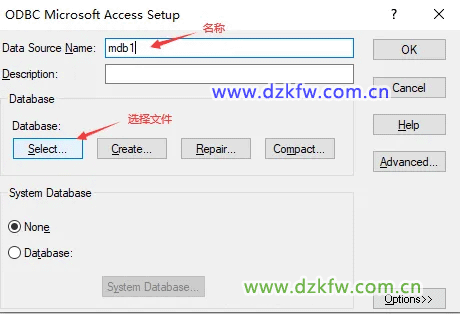

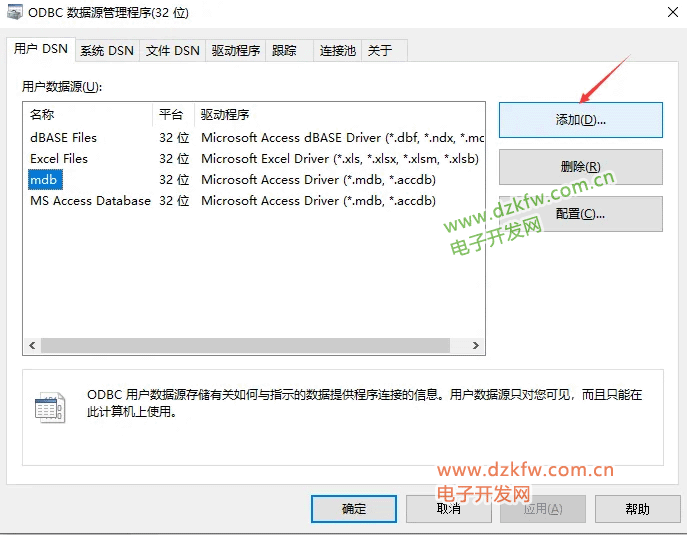

雙擊打開，點擊添加，選擇驅動程序，起個名稱，選擇你新建的數據庫。

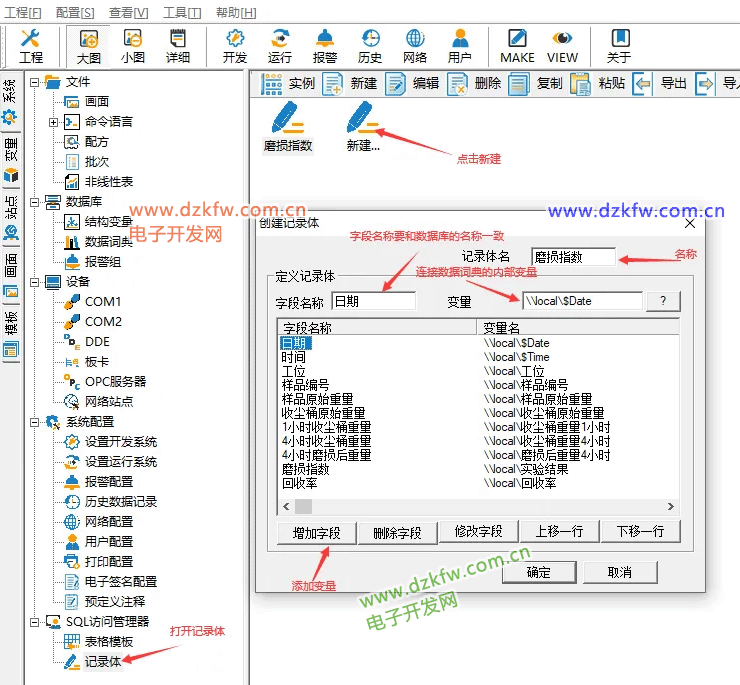

打開組態王，創建記錄體，字段名稱要和數據庫的名稱相同，內部變量的類型要和數據庫中變量類型一致。

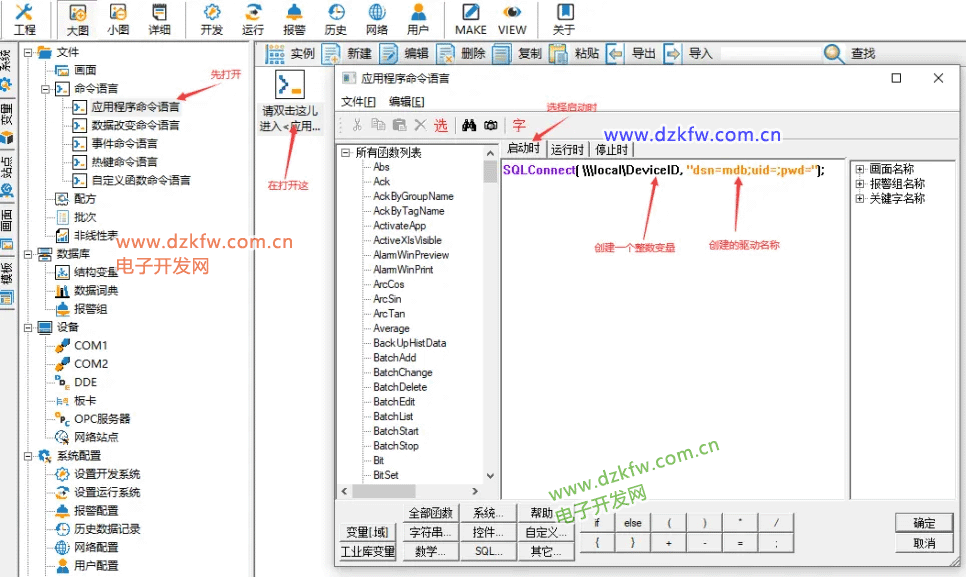

在命令語言中進行設置，運行時寫SQLConnect( \\local\DeviceID, “dsn=mdb;uid=;pwd=”); 。停止時寫SQLDisconnect(\local\DeviceID); 。這樣運行就可以連接上數據庫了。





4、數據庫查詢

首先創建查詢的變量。創建數據庫時，創建一個自動增長的變量，用來在排序時使用。

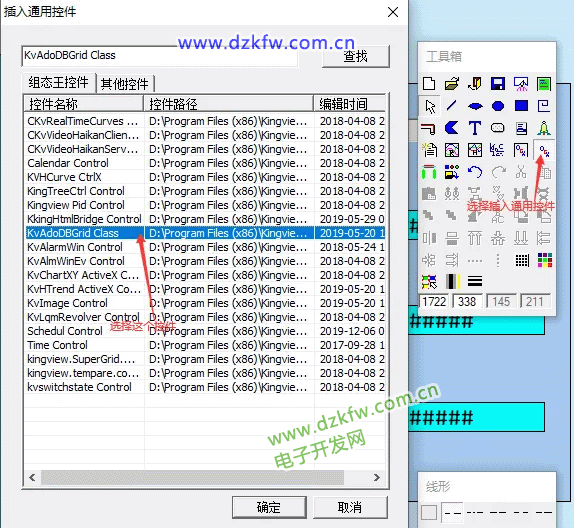

在畫面面板下選擇新建，創建一個畫面，在工具箱選擇插入通用控件。

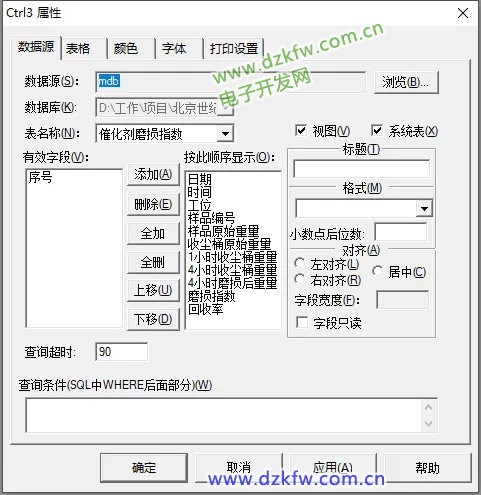

在控件上右擊，選擇控件屬性，把要顯示的數據庫內容添加進來。

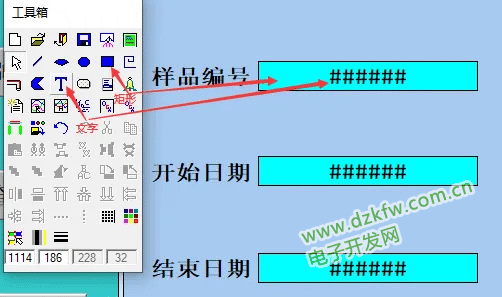

接著添加圓角矩形和文字，圓角矩形用來輸入字符串，文字用來顯示輸入的字符串。

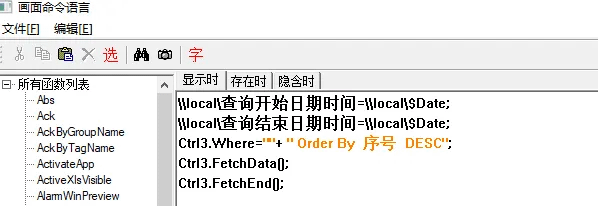

開始日期和結束日期可以做個腳本，打開畫面時獲取當前日期。

\local\查詢開始日期時間=\local$Date;

\local\查詢結束日期時間=\local$Date;



編號查詢時，

Ctrl3.Where=“樣品編號=’”+\local\查詢樣品編號+"’"+ " Order By 序號 DESC";

Ctrl3.FetchData();

Ctrl3.FetchEnd();

日期查詢時，

string a;

a=" 日期 >=#" +\local\查詢開始日期時間+"# and 日期 <=#"+\local\查詢結束日期時間+"#"+ " Order By 序號 DESC";

Ctrl3.Where=a;

Ctrl3.FetchData();

Ctrl3.FetchEnd();

多條件查詢時，

Ctrl3.SetSqlStringWhere(“樣品編號=’”+\local\查詢樣品編號,"’ and 工位=’" +\local\查詢工位 + “’”, " Order By 序號 DESC"," “,” “,” “);

Ctrl3.FetchData();

Ctrl3.FetchEnd();

查詢所有時，

Ctrl3.Where=”"+ " Order By 序號 DESC";

Ctrl3.FetchData();

Ctrl3.FetchEnd();

刪除數據時，

string a ;

a=" 日期 >=#"+\local\查詢開始日期時間+"# and 日期 <=#" +\local\查詢結束日期時間+ “#”;

SQLDelete( DeviceID, “催化劑磨損指數”,a);

a=" 日期 >=#"+\local\查詢開始日期時間+"# and 日期 <=#" +\local\查詢結束日期時間+"# and 工位=’" +\local\查詢工位 + “’”;

SQLDelete( DeviceID, “催化劑磨損指數”,a);

SQLClearTable( DeviceID, “催化劑磨損指數”);

打印數據，

Ctrl3.Print();

導出數據，

Ctrl3.SaveToCSV(“D:\催化劑磨損指數.csv”);
