工程開發人員在開發系統中制作的畫面都是靜態的；

只有數據庫中的變量才是與現場狀況同步變化的；

所謂“動畫連接”就是建立畫面的圖素與數據庫變量的對應關系。


軟件：
組態王軟件
方法/步驟：

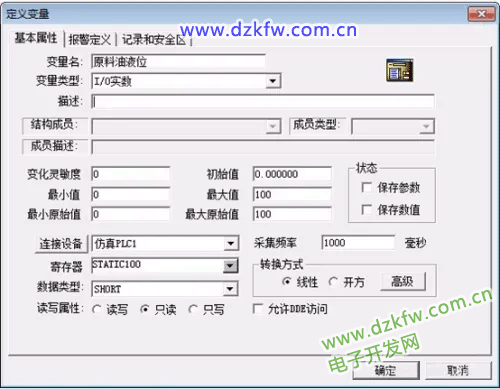

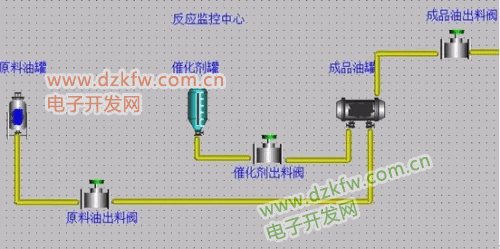

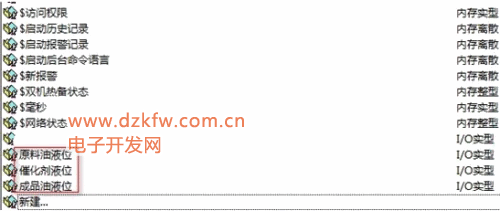

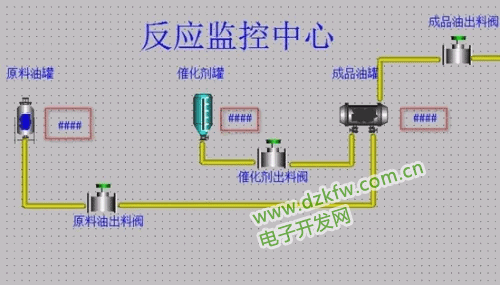

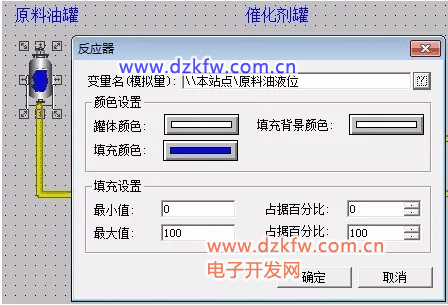

在畫面上雙擊“原料油罐”圖形，

彈出該對象的動畫連接對話框，

完成原料油罐的動畫連接；

用同樣的方法設置催化劑罐和成品油罐的動畫連接；

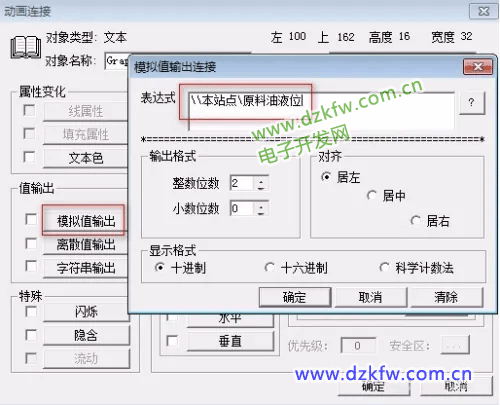

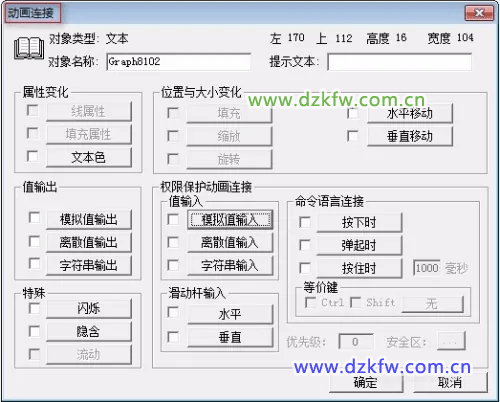

在工具箱中選擇“文本T”工具，

在原料油罐旁邊輸入字符串“####”，這個字符串是任意的；

雙擊進行動畫連接；

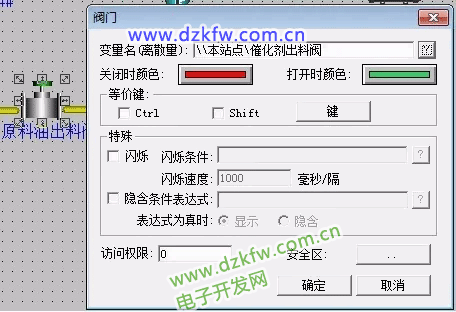

對閥門的設置：

當系統運行時，單擊次閥門，變成綠色，再次打擊關閉閥門，從而達到關閉閥門的目的。

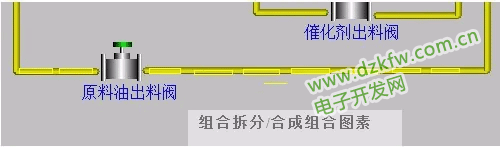

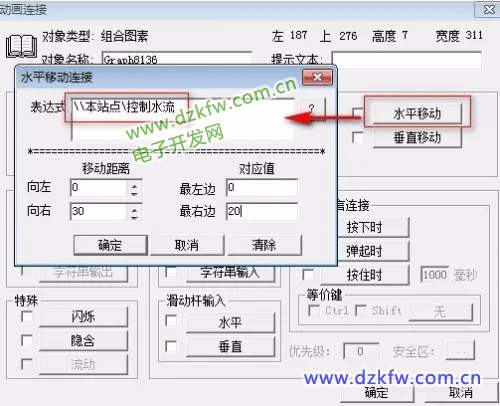

液體流動動畫設置：

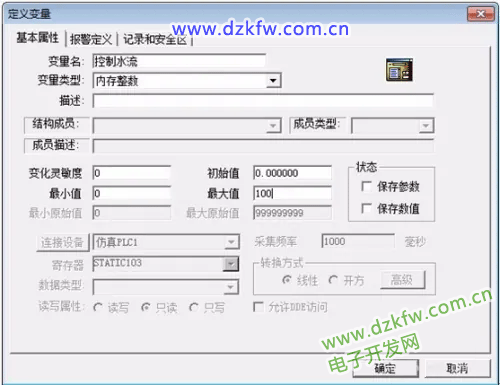

定義內存整形變量，選擇“矩形”工具，組合圖素，設置命令語言；

如圖按步驟操作；

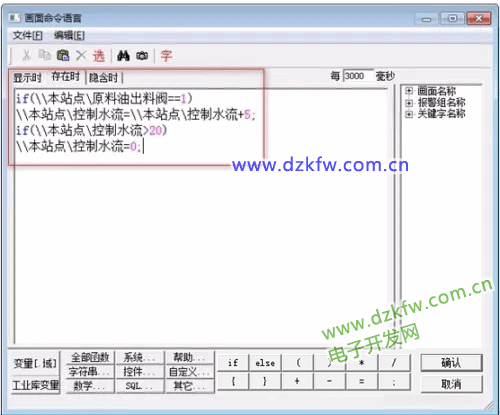

命令語言控制：

在畫面的任意位置單擊鼠標右鍵，“畫面屬性”，選擇“命令語言”；

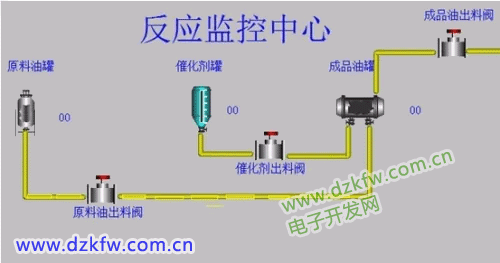

切換到VIEW命令，進入運行系統。


END
注意事項
只有數據庫中的變量才是與現場狀況同步變化的；
在管道中繪制液體
