西門子S7-200PLC cpu226與組態王用原裝數據能過USB通信組態。

工具/原料

• 西門子S7-200PLC CPU226一臺
• 德國原裝數據線一條(USB/PPI)

方法/步驟

1. 1

   把原裝數據連接上電腦與226 PLC

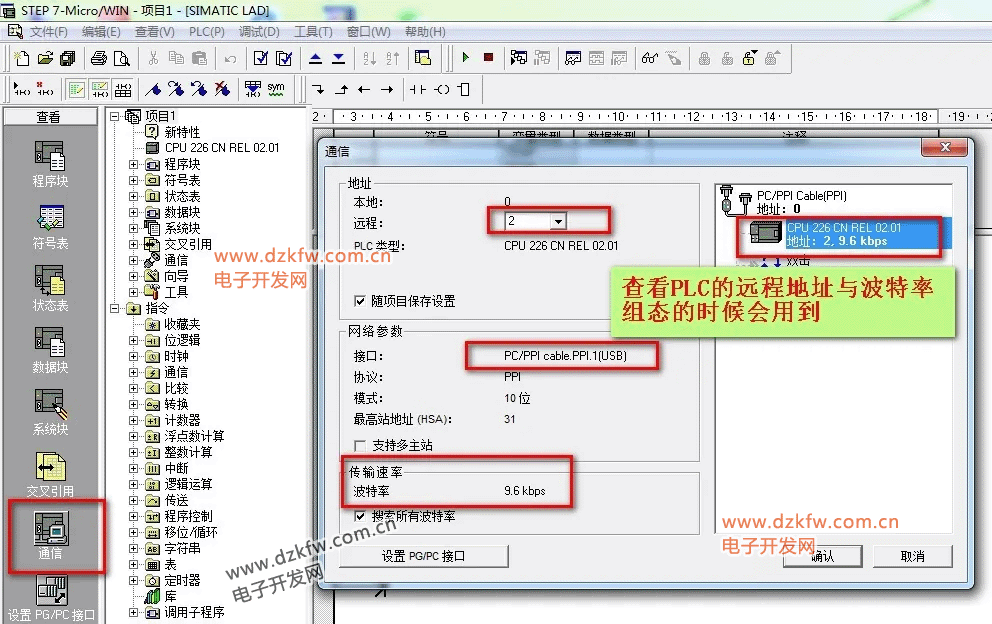

2. 查看PLC的遠程地址與傳輸速度，組態的時候會用到。

   當前PLC的地址是：2

   波特率是：9600

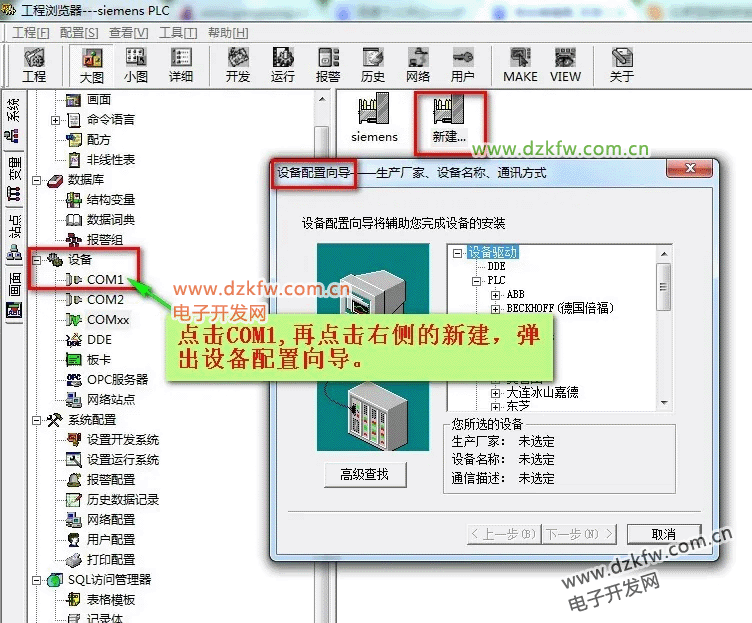

3. 打開組態王軟件，點擊設備下的COM1，再點擊右側的新建，彈出設備配置向導。

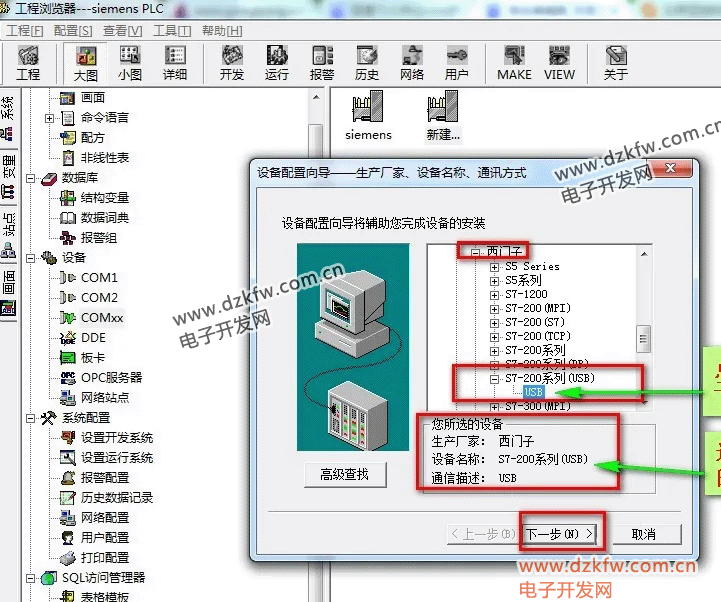

4. 點擊向導下的 PLC - 西門子 - S7-200系列（USB)下的USB選項，選中后，可查看當前的設備情況。然后點擊下一步。

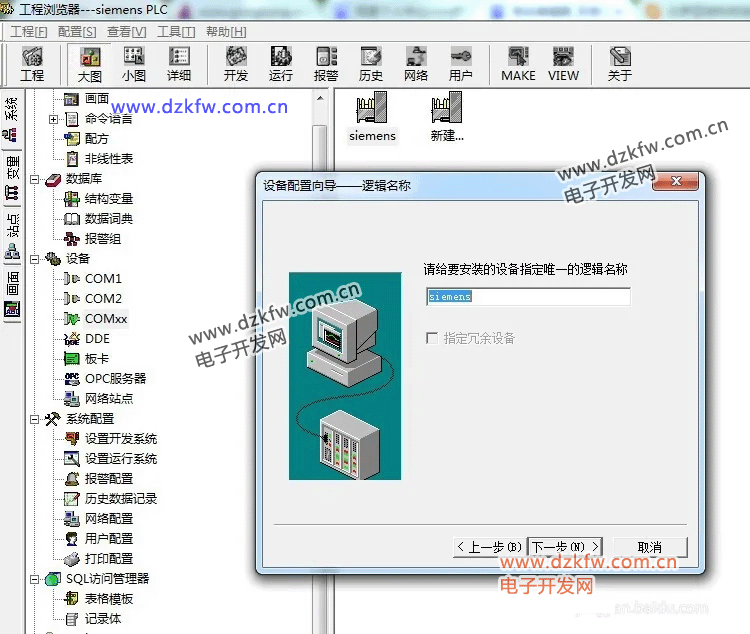

5. 給組態的PLC指定一個名稱，當前指定為： siemens。再點擊下一步

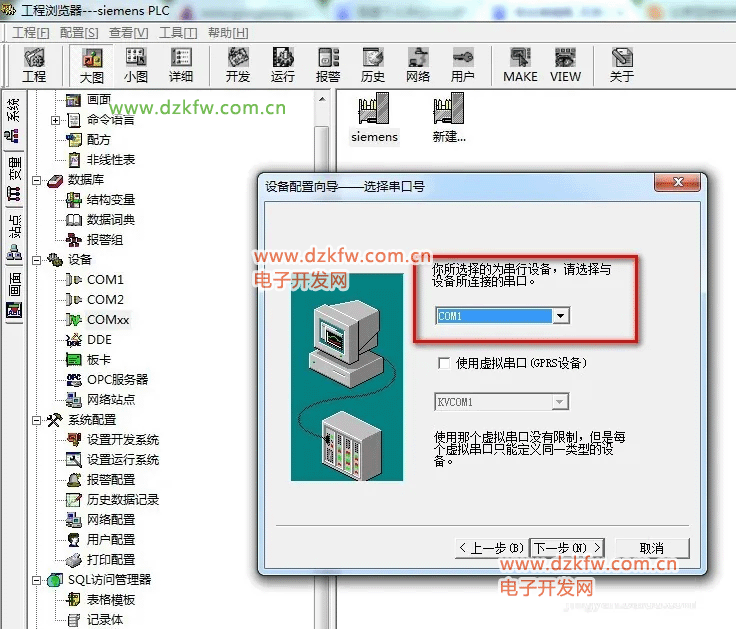

6. 選擇PLC與電腦相連的串口號，選擇COM1即可，再點擊下一步

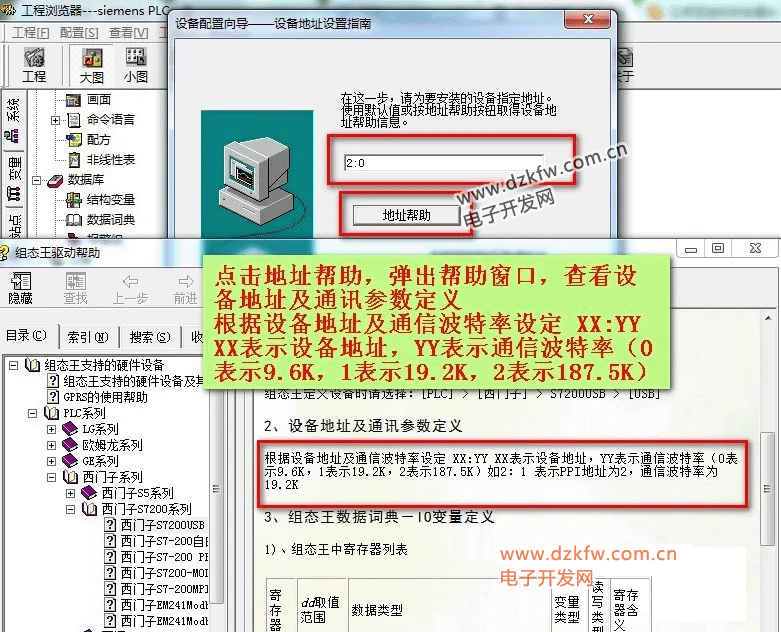

7. 點擊地址幫助，彈出幫助窗口，查看設備地址及通訊參數定義

   根據設備地址及通信波特率設定 XX:YY XX表示設備地址，YY表示通信波特率（0表示9.6K，1表示19.2K，2表示187.5K）

   由第2步可知道，當前PLC的地地址為2， 波特率為9600

   所以我們應該填寫 2：0

   2:0 表示PPI地址為2，通信波特率為9.6K

   完成后點擊下一步

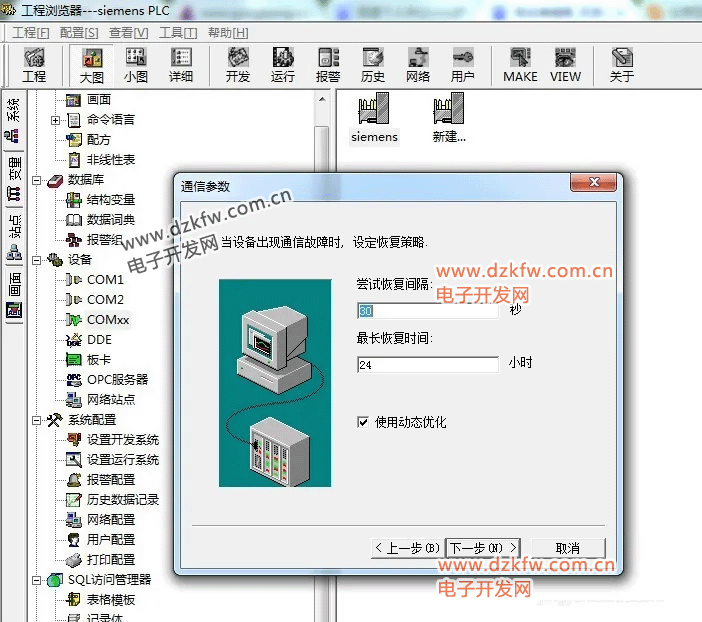

8. 通信參數選擇默認即可，點擊下一步

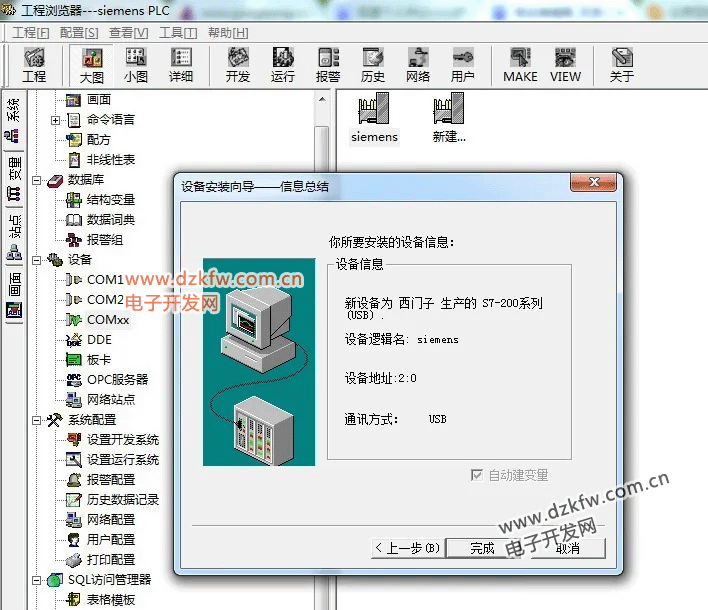

9. 查看組態完成后的信息，點擊完成

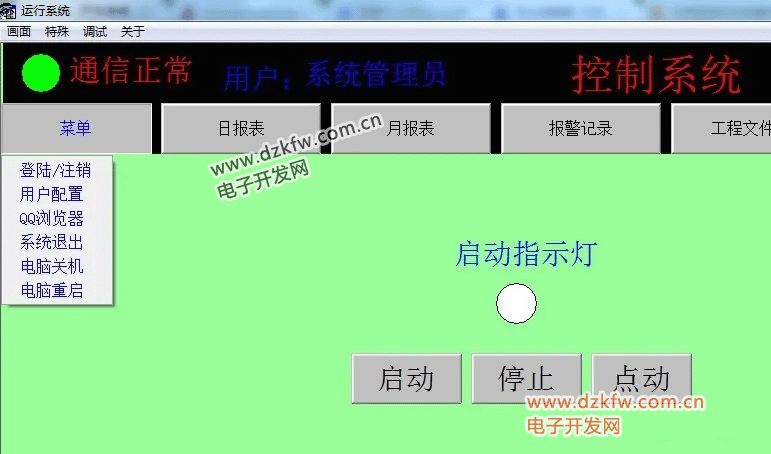

10. 用組態王編輯一個簡單的畫面，可查通信狀態，也可以在線控制PLC動作

    能過所做的畫面可看出通信連接成功。

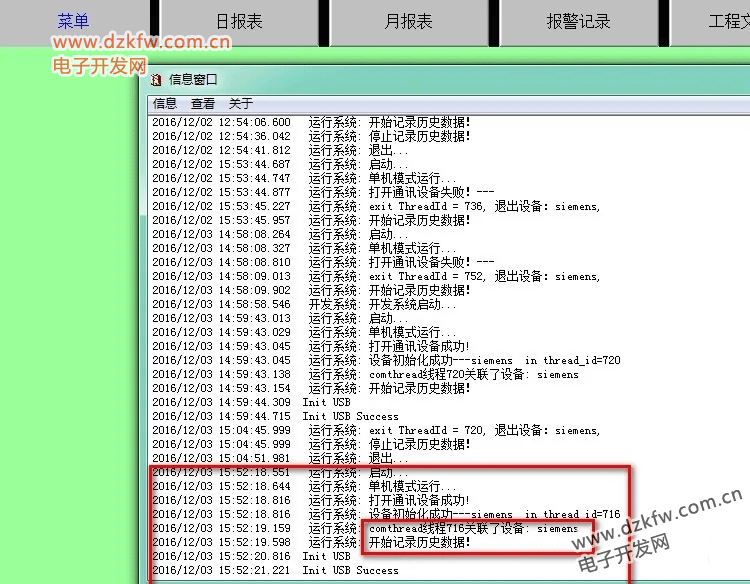

11. 用可以通過信息窗口查看組態王與PLC有沒有連接成功，如圖所示以關聯設備



    END

注意事項

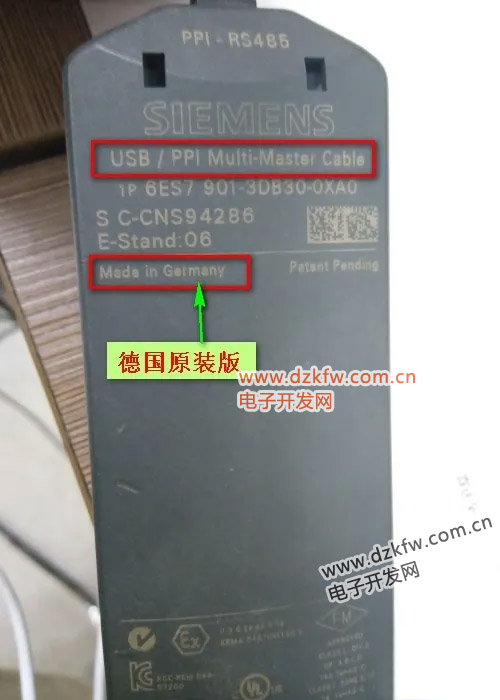

• 德國原裝數據線(USB/PPI)才可能用USB通信，國產高仿的無法通信
