KingView組態王,結合組態的三菱PLC編程學習方法 三菱GX WORK2

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/7/13

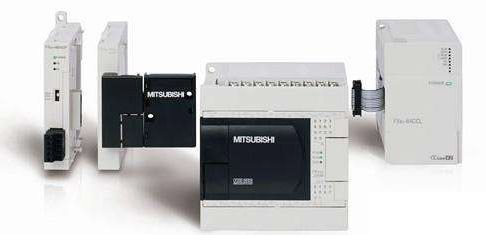

三菱PLC


上期推文發布三菱PLC的系列軟件和虛擬機,其閱讀量完全沒法跟西門子PLC的系列軟件和虛擬機 那期推文比,這是暗示著用三菱PLC的還是少數的,當然,可能也因為三菱PLC的軟件好找 ,安裝方便的緣故吧。

這期推文算是上期推文的終結,因為上回說到 Mx OPC Server,提到組態王與編程軟件的仿真通訊,基于這點,有不少朋友想知道是如何實現,這一期,手把手教你學會組態軟件與編程軟件的組合使用。




上面這種仿真過程估計是很多人一貫的做法,優點為簡單+明顯,缺點:只會了編程,學習過程枯燥~較快失去興趣。

而下面這種學習(仿真過程),是更全面的學習,掌握的不僅僅只有編程,缺點之一:用時較多。



當然,不能一概而論,每個人都不一樣,比如你是只想對某一條程序進行仿真或是急于看到程序的結果,那就沒必要用這種方式了,這里只是建議。

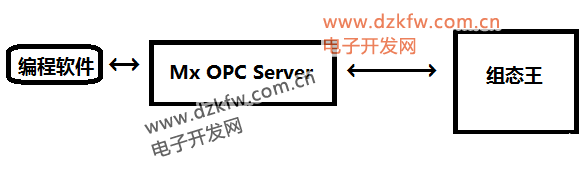

要想實現組態軟件與三菱PLC編程軟件的仿真通信是離不開:Mx OPC Server的。



本次用的是三菱的Mx OPC Server 6.04,軟件鏈接請看上期推文,安裝時需要序列號:12000-48529-66852-11001-5431。

先介紹下Mx OPC Server :是三菱OPC服務軟件,能適用于三菱全系列PLC(可編程邏輯控制器)和組態軟件的連接,百度能搜到關于它的介紹基本是這樣了,而且教程比較少,特別是Mx OPC Server 6.04 的,不信你去試試~

以下內容分為GX Works2與組態王仿真通信和Gx Developery與組態王仿真通訊,基本步驟為:PLC編程,OPC參數設置,組態王畫面建立與參數設置。

1Gx Works2與組態王編程,保存,打開仿真器 本例程CPU類型為FX-3U

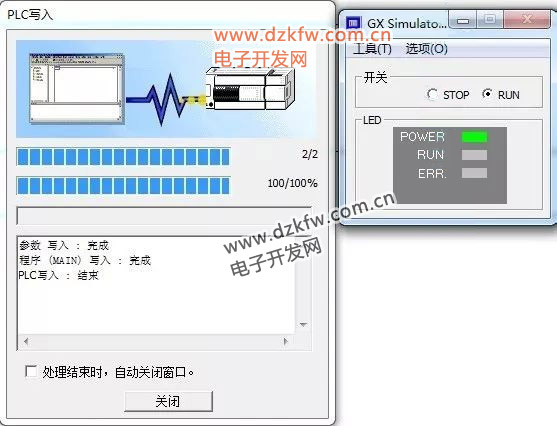

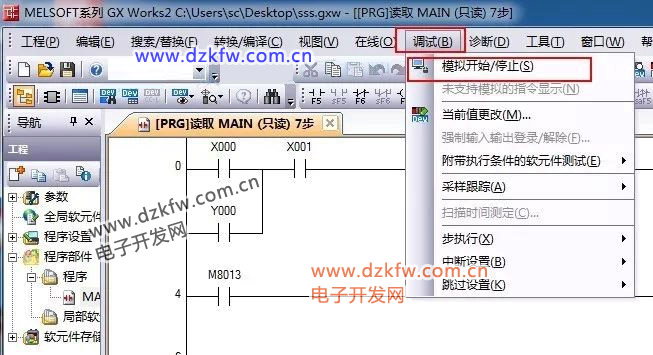

打開仿真器后,其自動下載程序,下完后無需理會。

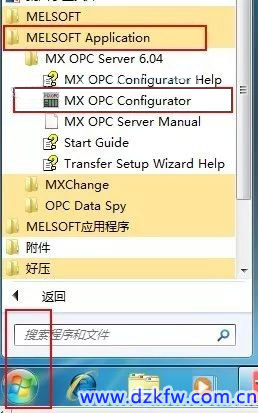

打開OPC軟件。選好文件夾,最后打開Mx OPC Configurator




Mx OPC Configurator里,新建驅動連接

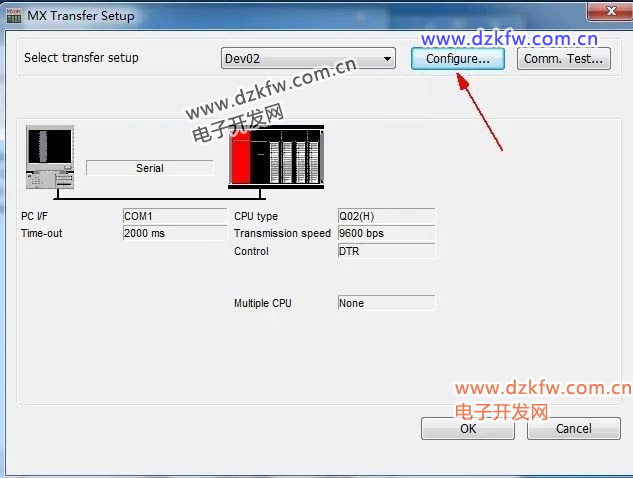

建立連接,自動彈對話框,點Configure...

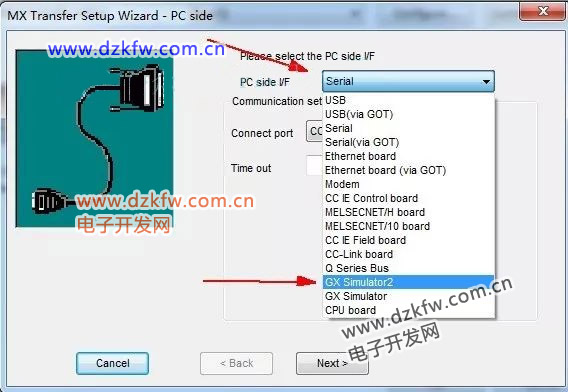

這里需要注意:對于GX Works2,PC Side I/F 需要選GX Simulator2 。                      對于Gx Developery,則選GX Simulator。

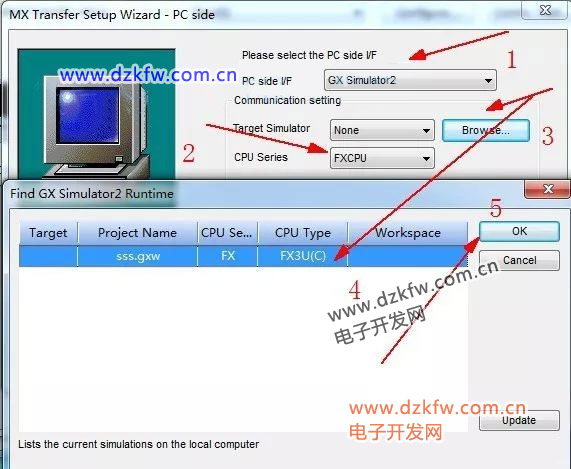

選擇CPU Series,點擊 Browse...可看到編程軟件建立的工程與CPU類型。

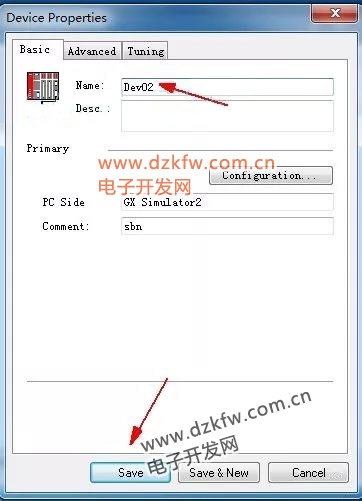

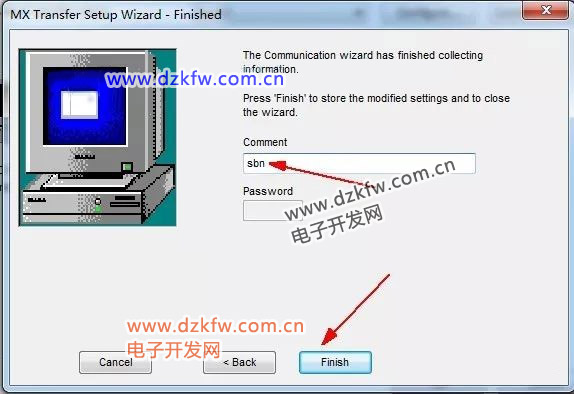

選好參數后,NEXT 然后 Comment 備注下名字,F(xiàn)inish

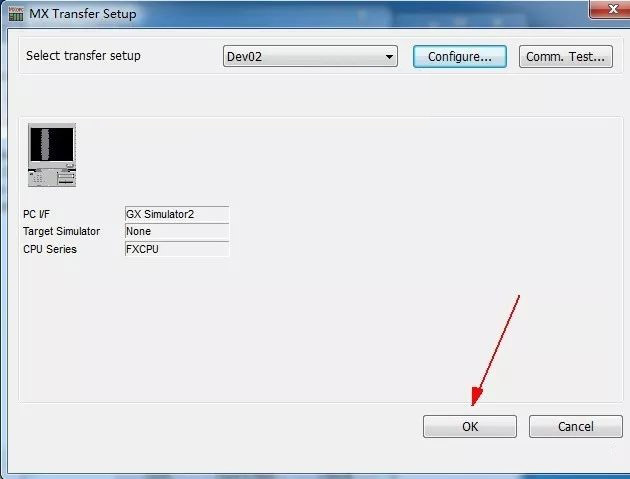

Finish對話框關閉后,本對話框選OK

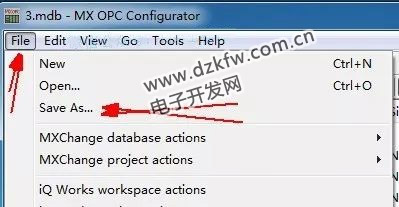

OK對話框關閉后,本對話框選Save

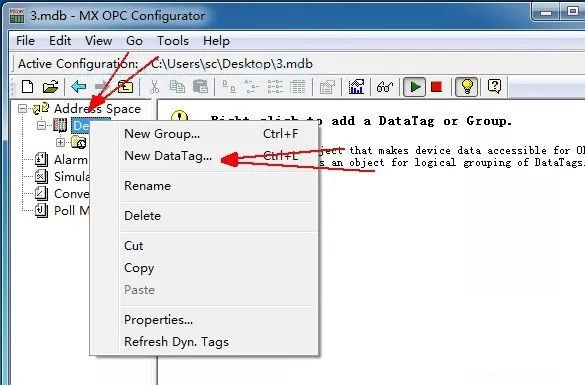

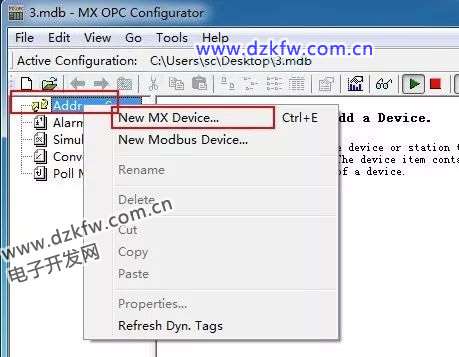

Save后,右鍵Dev02,New DataTag...建立變量

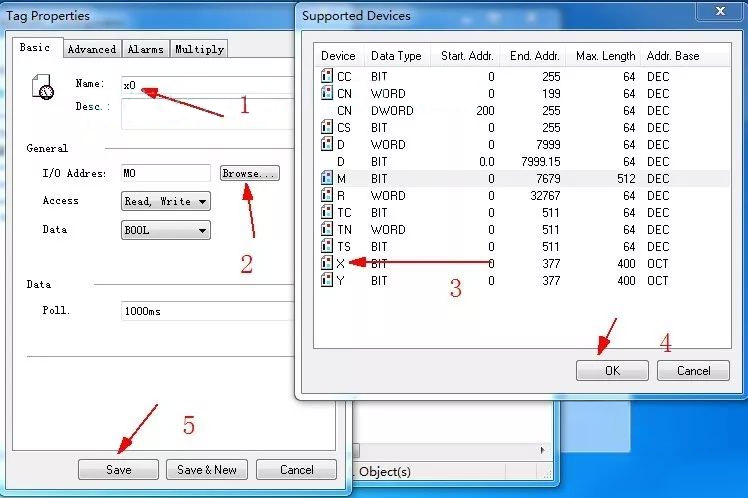

1改名。2選數據類型,記得選好后改I/O Addres名字!

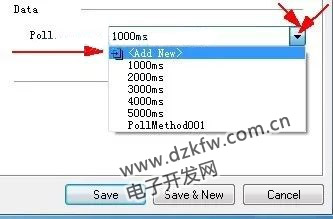

對于變量的實時性,可從這里修改時間。




本例OPC建完變量如下如




記得保存!

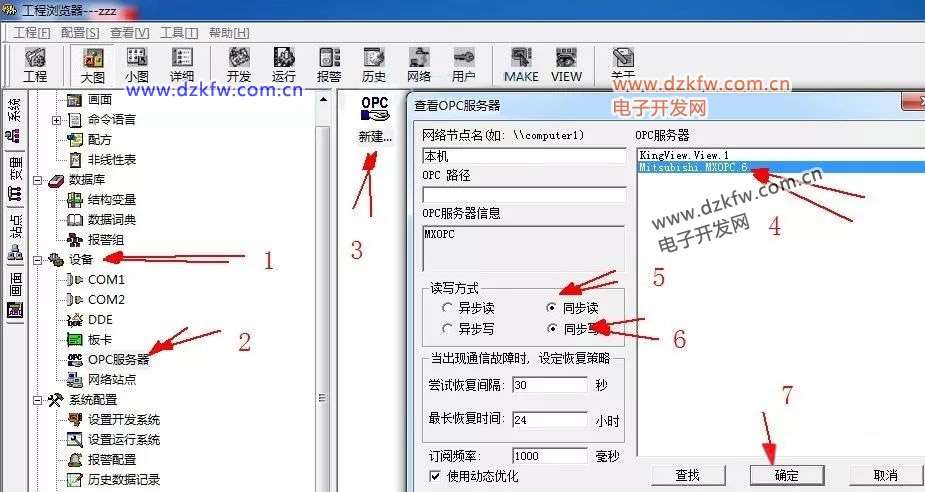

打開KingView組態王,建立OPC服務器連接,記得讀寫方式改為同步讀寫。

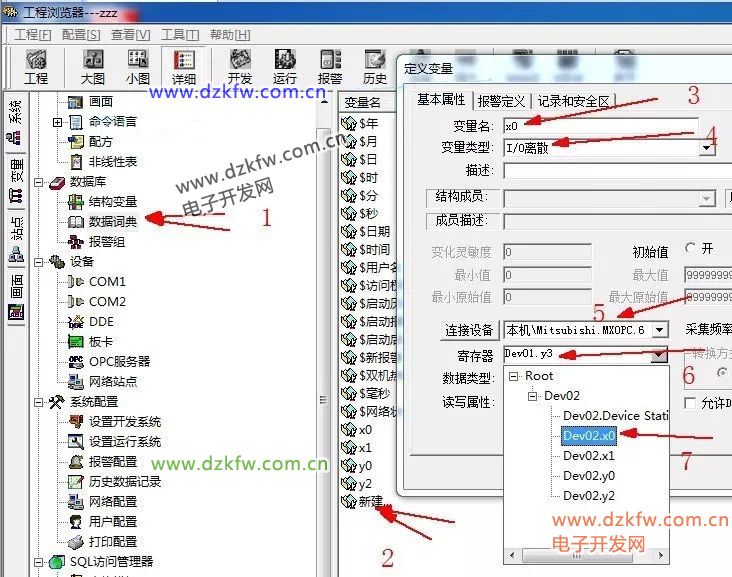

組態王建立變量,連接設備,寄存器,數據類型,與OPC建立的變量對應上。




本例組態王建完變量如下如

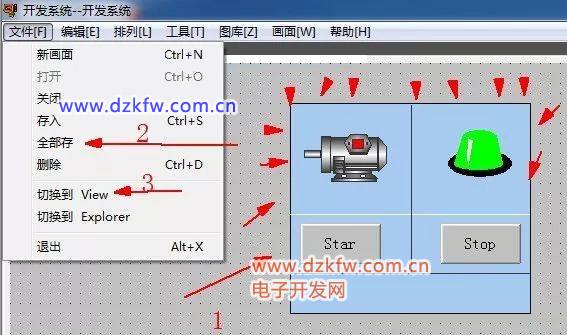

開始組建畫面與變量連接,具體看大伙自己組態,保存,切換到View。

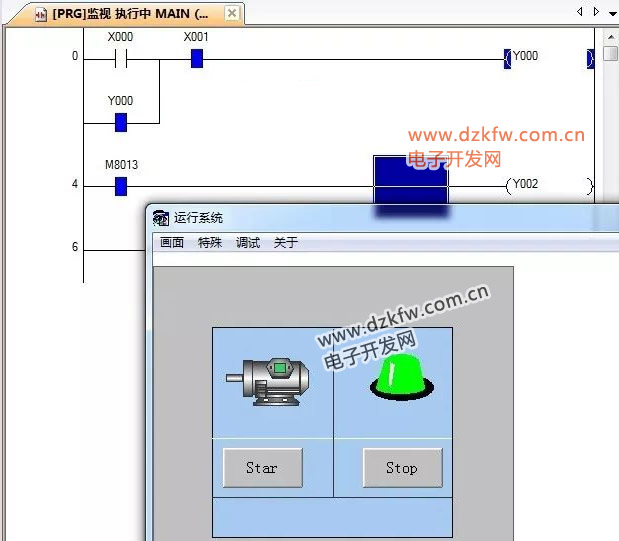

最終效果圖





2Gx Developery與組態王這里需要注意:對于GX Works2,PC Side I/F 需要選GX Simulator2 。                       對于Gx Developery,則選GX Simulator。


其他注意:

GX Developery編程軟件的仿真器對于FX系列CPU最高僅支持FX2N,因此如果CPU類型選FX3U,打開仿真器時候?qū)箦e!因此本例選FX2N系列CPU,除了上圖與GX Works2不一樣,其余都基本類似。


結語:

用GX Work3與組態王的仿真通信,如果采用Mx OPC Server 6.04,是不支持的!

本期基于上期制作的虛擬機文檔進行詳細演示,如果你照著學,出現錯誤提示,僅表示你軟件沒裝好,解決辦法:用我們的虛擬機文檔或重裝!
