組態王和三菱PLC設備數據采集監控之入門實戰篇—組態王采集三菱FX2系列PLC數據

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/3/24

在數據采集監控領域比較常見的工具是組態王,其操作方法簡單易懂,是工控工程師開發設備數據采集監控軟件的常用武器,下面就以組態王采集FX2系列PLC數據為例進行實戰演習。

FX2系列PLC(如FX2N、FX3U)都自帶有圓形的422接口(又叫FX2編程口),可使用SC09通訊電纜和電腦串口相連。組態王軟件可以去網上下載,下面的圖文教程是以6.55版進行實戰演示的。

實戰見真知!理論一大堆不一定聽得下去,直接在實戰中領悟是最簡單粗暴實用的辦法。數據采集新手們只要按照下面列出7個步驟去做,一定會讓你輕松邁入數據采集監控領域的門檻。

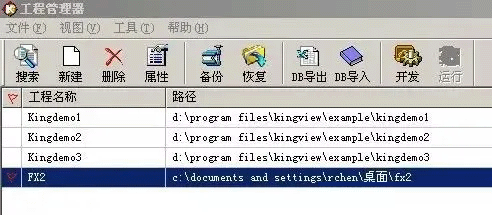

1、新建工程。打開組態王軟件,在“工程管理器”中新建一個工程,如FX2(見下圖1)。


圖1

2、新建設備。

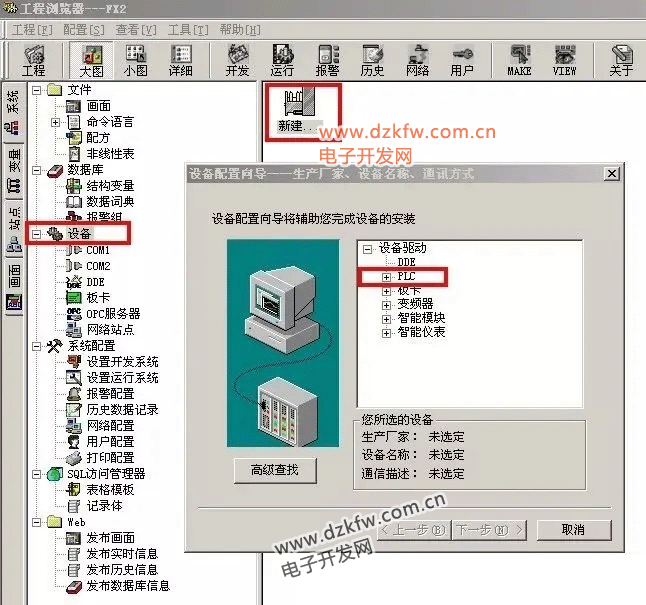

①點擊“FX2”打開工程文件,進入“工程瀏覽器”(見下圖2)。

②點擊“設備—新建”打開設備配置向?qū)ы摚c擊展開“PLC”項(見下圖2);


圖2

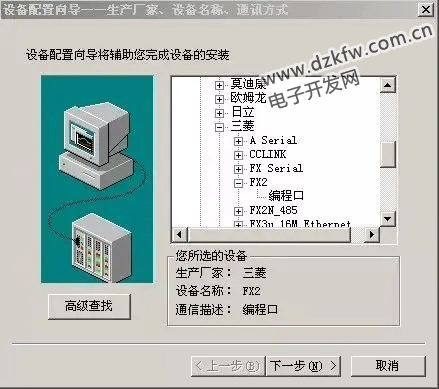

③選擇“三菱—FX2—編程口”(見下圖3);


圖3

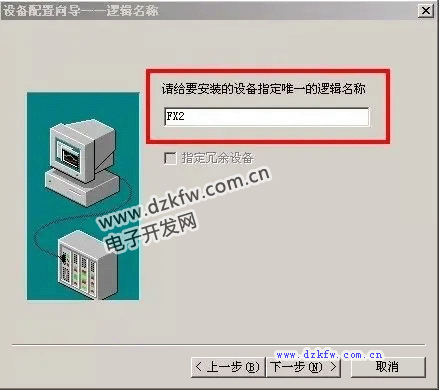

④給安裝的設備指定一個名字,如FX2(見下圖4);


圖4

⑤選擇與FX2系列PLC連接的串口號,如COM5(見下圖5),這個很關鍵,不能搞錯。


圖5

⑥輸入設備地址,按保持默認的設置,即將設備地址設定為0(見下圖6);


圖6

⑦其它的參數按默認設置即可。

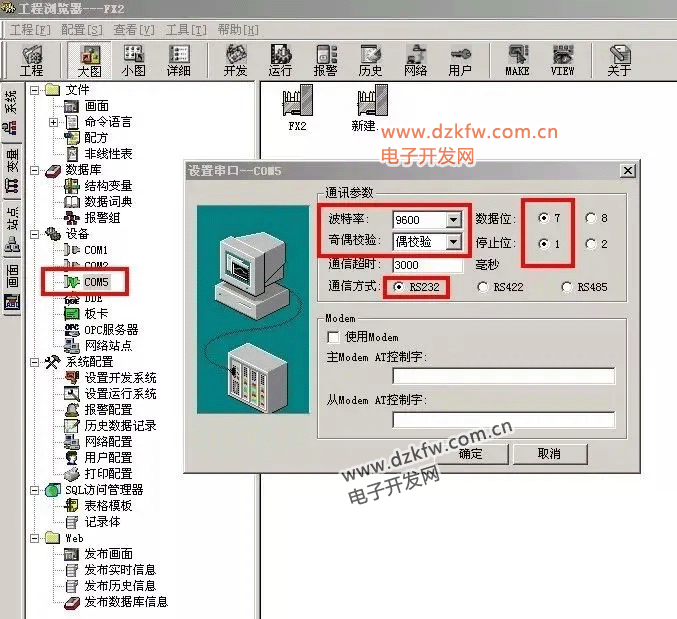

3、設置串口通訊參數。在左側找到設備串口號COM5,雙擊打開設置串口頁面,然后將參數設置如下:波特率:9600;奇偶校驗:偶校驗;數據位:7;停止位:1;通訊方式:RS232,見下圖7。


圖7

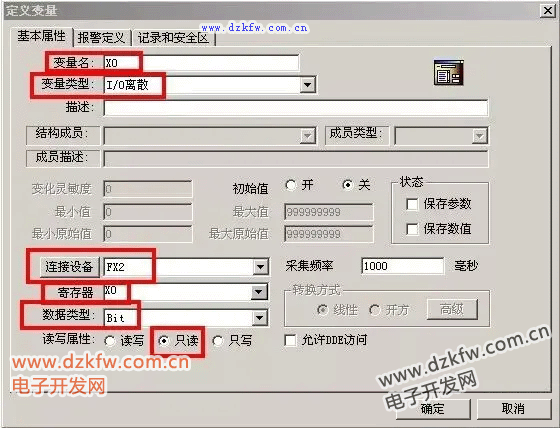

4、變量定義。點擊“數據庫—數據詞典”,選擇“新建”,見下圖8。在變量定義窗口中輸入變量名、變量類型、連接設備、寄存器、數據類型和選擇讀寫屬性,詳見下圖9中紅色方框所示。


圖8

圖9

5、建立監控畫面。

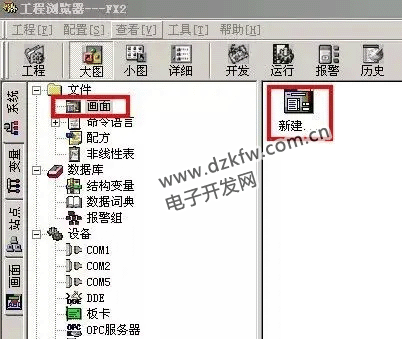

①選擇左側的“畫面”,點擊右側的“新建”(見圖10);


圖10

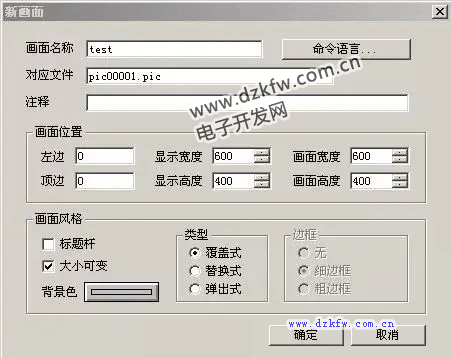

②在彈出的新畫面窗口中輸入畫面名字,如“test”(見圖11);


圖11

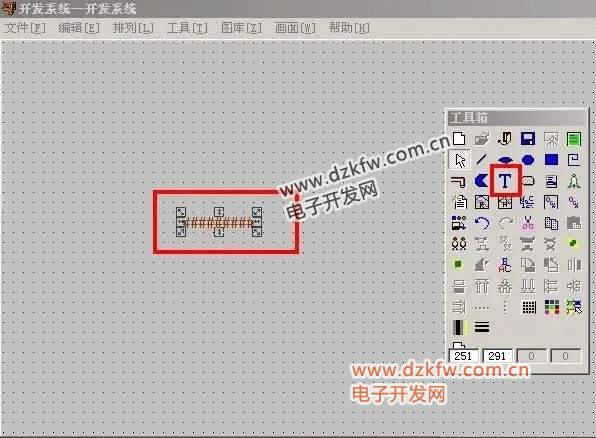

③在畫面頁的工具箱中,選擇文本工具,然后在畫面中輸入一串文本標簽,用#號表示(見圖12);


圖12

④雙擊文本標簽,在彈出的動畫連接窗口中單擊離散值輸出(見下圖13);


圖13

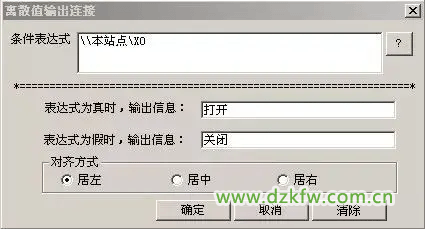

⑤在離散值連接窗口中,輸入“\\本站點\X0”(見下圖14);


圖14

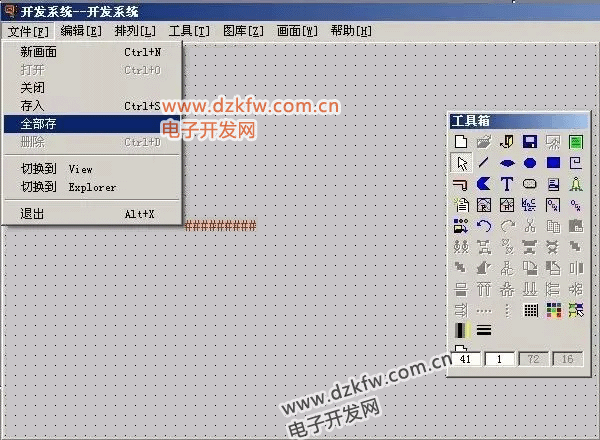

⑥最后點擊“文件—全部存”進行存盤(見圖14)。


圖15

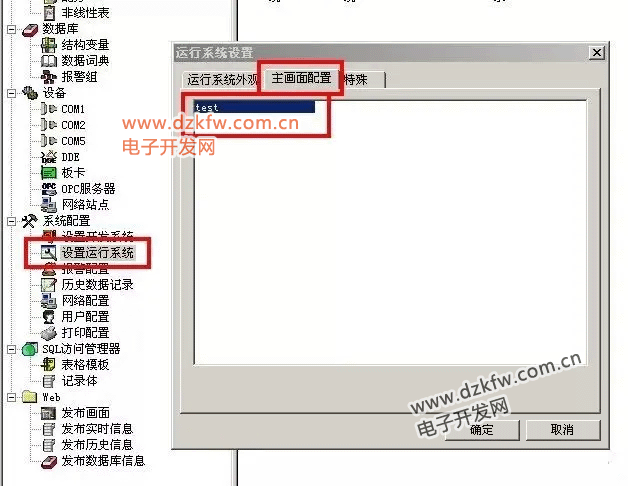

6、設置運行畫面。選回到工程瀏覽器界面,選擇“設置運行系統—主畫面配置—test”,目的是指定系統運行時打開的畫面(見下圖16)。


圖16

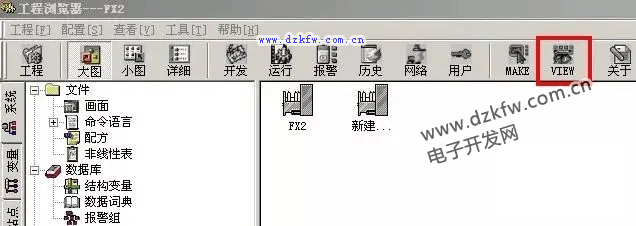

7、運行畫面。在工程瀏覽器窗口的菜單欄中,點擊“VIEW”(見下圖17)即可運行畫面,采集監控FX2系列PLC中X0輸入點的狀態(見下圖18)。畫面顯示“打開”表示X0輸入點此時有輸入信號,沒有輸入信號則顯示“關閉”。


圖17

圖18

至此,一個最簡單的PLC數據采集監控實戰已經完成了?吹奖O(jiān)控畫面上顯示的PLC X0的狀態是不是有點小興奮,不要驕傲,這只是入門第一戰。最后千萬不要忘了總結,上述操作中每一個步驟都是什么意思,必須先靜下心來認真搞明白,有了實戰經驗,相信理解這些步驟應該不會很難,這就是實戰的好處,這一篇文章的目的是拋磚引玉,引起大家的思考,就先到這里了,希望能給數據采集戰場的戰友們帶來幫助,謝謝!
