電壓跟隨電路 LM358組成的電壓跟隨器

作者:佚名    文章來源:本站原創    點擊數:921    更新時間:2024/4/8

電壓跟隨電路

電壓跟隨器是共集電極電路,信號從基極輸入,射極輸出,故又稱射極輸出器。基極電壓與集電極電壓相位相同,即輸入電壓與輸出電壓同相。這一電路的主要特點是:高輸入電阻、低輸出電阻、電壓增益近似為1,所以叫做電壓跟隨器。

電壓跟隨器電路

電壓跟隨器作用及特點:

那么電壓跟隨有什么作用呢?概括地講,電壓跟隨器起緩沖、隔離、提高帶載能力的作用。

共集電路的輸入高阻抗,輸出低阻抗的特性,使得它在電路中可以起到阻抗匹配的作用,能夠使得后一級的放大電路更好的工作。

電壓隔離器輸出電壓近似輸入電壓幅度,并對前級電路呈高阻狀態,對后級電路呈低阻狀態,因而對前后級電路起到“隔離”作用。

電壓跟隨器常用作中間級,以“隔離”前后級之間的影響,此時稱之為緩沖級。基本原理還是利用它的輸入阻抗高和輸出阻抗低之特點。

電壓跟隨器的輸入阻抗高、輸出阻抗低特點,可以極端一點去理解,當輸入阻抗很高時,就相當于對前級電路開路;當輸出阻抗很低時,對后級電路就相當于一個恒壓源,即輸出電壓不受后級電路阻抗影響。一個對前級電路相當于開路,輸出電壓又不受后級阻抗影響的電路當然具備隔離作用,即使前、后級電路之間互不影響。

電壓跟隨器

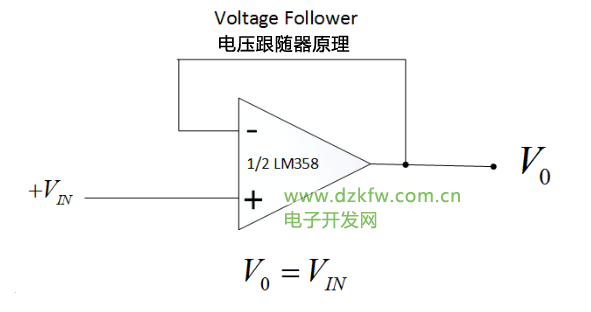

LM358電壓跟隨器原理

LM358是雙運算放大器。內部包括有兩個獨立的、高增益、內部頻率補償的雙運算放大器,適合于電源電壓范圍很寬的單電源使用,也適用于雙電源工作模式,在推薦的工作條件下,電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運算放大器的場合。
