一、共發射極放大電路

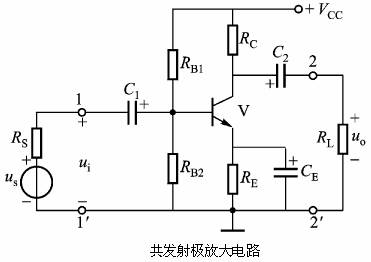

（一）電路的組成：電源VCC通過RB1、RB2、RC、RE使晶體三極管獲得合適的偏置，為三極管的放大作用提供必要的條件，RB1、RB2稱為基極偏置電阻，RE稱為發射極電阻，RC稱為集電極負載電阻，利用RC的降壓作用，將三極管集電極電流的變化轉換成集電極電壓的變化，從而實現信號的電壓放大。與RE并聯的電容CE，稱為發射極旁路電容，用以短路交流，使RE對放大電路的電壓放大倍數不產生影響，故要求它對信號頻率的容抗越小越好，因此，在低頻放大電路中CE通常也采用電解電容器。

   Vcc(直流電源):            使發射結正偏，集電結反偏；向負載和各元件提供功率

   C1、C2(耦合電容):         隔直流、通交流；

   RB1、RB2(基極偏置電阻)：  提供合適的基極電流

   RC(集極負載電阻)：      將 DIC  ? DUC ，使電流放大 ? 電壓放大

   RE(發射極電阻)：          穩定靜態工作點“Q ”

   CE(發射極旁路電容)：      短路交流，消除RE對電壓放大倍數的影響

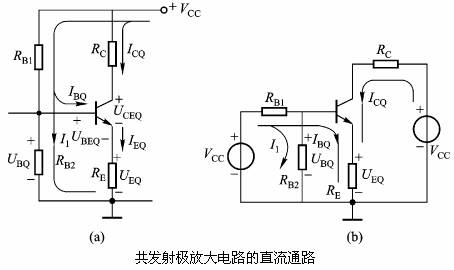

（二）直流分析：開放大電路中的所有電容，即得到直流通路，如下圖所示，此電路又稱為分壓偏置式工作點穩定直電流通路。電路工作要求：I1 ?(5~10)IBQ，UBQ? (5 ~ 10)UBEQ  838電子

    求靜態工作點Q：

    方法1.估算



工作點Q不穩定的主要原因：Vcc波動，三極管老化，溫度變化穩定Q點的原理：

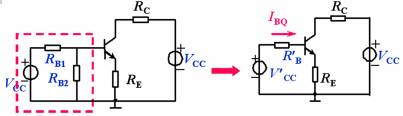

     方法2.利用戴維寧定理求 IBQ



（三）性能指標分析

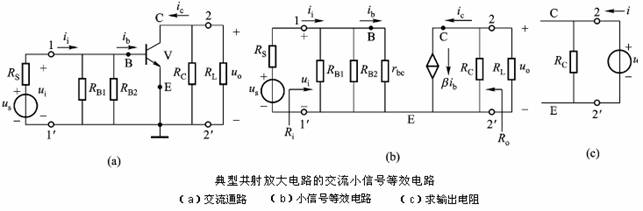

 將放大電路中的C1、C2、CE短路，電源Vcc短路，得到交流通路，然后將三極管用H參數小信號電路模型代入，便得到放大電路小信號電路模型如下圖所示。





1.電壓放大倍數



2.輸入電阻計算



3.輸出電阻 Ro = RC

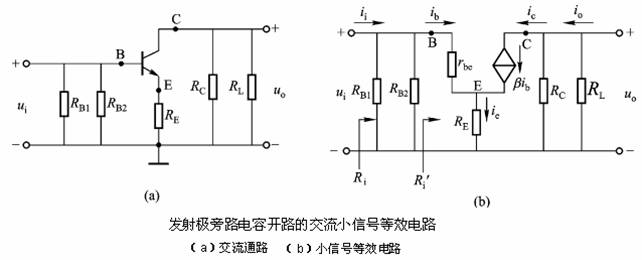

沒有旁路電容CE時：

1.電壓放大倍數



 源電壓放大倍數



2.輸入電阻



3.輸出電阻  Ro = RC



二、共集電極放大電路 (射極輸出器、射極跟隨器)

（一）電路組成與靜態工作點

共集電極放大電路如下圖所示，圖、(c)分別是它的直流通路和交流通路。由交流通路看，三極管的集電極是交流地電位，輸入信號ui和輸出信號uo以它為公共端，故稱它為共集電極放大電路，同時由于輸出信號uo取自發射極，又叫做射極輸出器。

IBQ =(Vcc–UBEQ)/[RB +(1+b) RE]   ICQ = bIBQ，UCEQ=Vcc–ICQRE



（二）性能指標分析



1.電壓放大倍數



2.輸入電阻



    R?L=RE//RL

3.輸出電阻



共集電極電路特點                       共集電極電路用途

1.Uo與Ui同相，具有電壓跟隨作用         1.高阻抗輸入級

2.無電壓放大作用     Au<1              2.低阻抗輸出級

3.輸入電阻高；輸出電阻低               3.中間隔離級

一、共基極放大電路

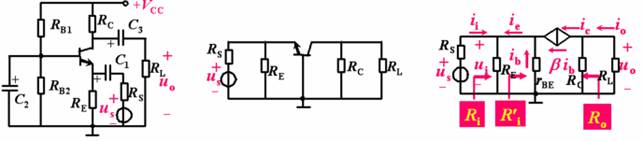

共基極放大電路如下圖所示。由圖可見，交流信號通過晶體三極管基極旁路電容C2接地，因此輸入信號ui由發射極引入、輸出信號uo由集電極引出，它們都以基極為公共端，故稱共基極放大電路。從直流通路看，也構成分壓式電流負反饋偏置。

（一）求“Q”略

（二）性能指標分析



   RO=RC

（三）特點：共基極放大電路具有輸出電壓與輸入電壓同相，電壓放大倍數高、輸入電阻小、輸出電阻大等特點。由于共基極電路有較好的高頻特性，故廣泛用于高頻或?qū)拵Х糯箅娐分小?/P>
